技术领域

本实用新型涉及电力设备技术领域，具体为一种便于调节的太阳能电池板固定架。

背景技术

太阳能光伏板又叫太阳能电池板，也叫光伏组件，光伏板的主要作用是能够将太阳能转化为电能输出，即太阳能发电，一些光伏板直接安装在建筑顶部使用，还有的光伏板是直接通过固定支架与地面固定连接，对于阳光充足的山林地带，光伏板通常都是采用固定支架与地面固定，然而山林地区地势高低不平，太阳能照射角度存在差异，以及树木、林业等高低不平，目前，常规的固定支架也无法调节光伏板的高度和角度，因此无法适用与地势、环境复杂的山林地带，也不能很好的采集到太阳光，因此需要调节太阳能电池板的朝向，提高光电转换效率，因此，我们提出了一种便于调节的太阳能电池板固定架来解决上述问题。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于调节的太阳能电池板固定架，具备方便调节的优点，解决了现有固定架调节麻烦的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种便于调节的太阳能电池板固定架，包括底板，所述底板的顶部固定连接有固定柱，所述底板的底部固定连接有固定齿，所述底板的一侧开设有安装孔，且安装孔的内部螺纹连接有螺纹杆，所述螺纹杆的顶部固定连接有转动块，所述固定柱的一侧开设有滑槽，所述滑槽的内部活动连接有升降杆，所述升降杆的内部开设有通孔，所述通孔的内部活动连接有丝杆，所述丝杆的两端均螺纹连接有锁紧帽，所述升降杆顶端的一侧固定连接有固定杆，所述固定杆的一端活动连接有活动套，所述固定杆远离升降杆的一端开设有环形槽，所述活动套的一端固定连接有安装板，所述活动套一端的两侧均开设有螺纹孔，所述螺纹孔的内部螺纹连接有固定销，所述固定销的一端固定连接有旋钮，所述安装板的两侧均开设有固定孔。

优选的，所述螺纹杆的底端呈尖锐状，所述螺纹杆底端的表面开设有斜豁口。

优选的，所述滑槽和升降杆均呈T型形状，所述升降杆与滑槽的尺寸相匹配。

优选的，所述升降杆顶端的一侧开设有与丝杆相匹配的圆孔，且丝杆的一端贯穿圆孔。

优选的，所述固定销与环形槽的尺寸相匹配，所述固定销的一端顶紧在环形槽的内部。

优选的，所述旋钮表面开设有等间距防滑纹。

优选的，所述固定孔的数量为六个，且六个固定孔对称设置在安装板的两侧。

（三）有益效果

与现有技术相比，本实用新型提供了一种便于调节的太阳能电池板固定架，具备以下有益效果：

该便于调节的太阳能电池板固定架，通过设置升降杆、丝杆和锁紧帽，能够根据需要对升降杆的高度进行调节，进而达到调节太阳能电池板高度的目的，通过设置环形槽、固定销和旋钮，进而可以转动安装板旋转，进而使得太阳能电池板的倾斜角度发生改变，从而方便对太阳光的采集，提高了光电转换的效率，本实用新型装置结构简单，调节方便，实用性强。

附图说明

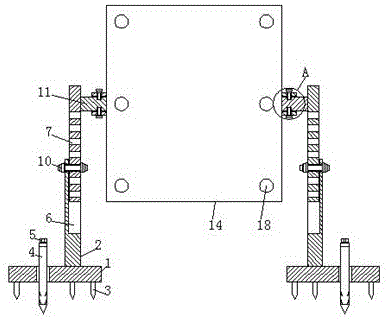

图1为本实用新型结构示意图；

图2为本实用新型固定柱结构俯剖图；

图3为本实用新型图1中A处结构放大图。

图中：1底板、2固定柱、3固定齿、4螺纹杆、5转动块、6滑槽、7升降杆、8通孔、9丝杆、10锁紧帽、11固定杆、12活动套、13环形槽、14安装板、15螺纹孔、16固定销、17旋钮、18固定孔、19圆孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种便于调节的太阳能电池板固定架，包括底板1，所述底板1的顶部固定连接有固定柱2，所述底板1的底部固定连接有固定齿3，所述底板1的一侧开设有安装孔，且安装孔的内部螺纹连接有螺纹杆4，所述螺纹杆4的顶部固定连接有转动块5，所述固定柱2的一侧开设有滑槽6，所述滑槽6的内部活动连接有升降杆7，所述升降杆7的内部开设有通孔8，所述通孔8的内部活动连接有丝杆9，所述丝杆9的两端均螺纹连接有锁紧帽10，所述升降杆7顶端的一侧固定连接有固定杆11，所述固定杆11的一端活动连接有活动套12，所述固定杆11远离升降杆7的一端开设有环形槽13，所述活动套12的一端固定连接有安装板14，所述活动套12一端的两侧均开设有螺纹孔15，所述螺纹孔15的内部螺纹连接有固定销16，所述固定销16的一端固定连接有旋钮17，所述安装板14的两侧均开设有固定孔18。

所述螺纹杆4的底端呈尖锐状，可以快速插入到泥土中，所述螺纹杆4底端的表面开设有斜豁口，泥土进入到斜豁口的内部，防止螺纹杆4发生晃动脱离；所述滑槽6和升降杆7均呈T型形状，所述升降杆7与滑槽6的尺寸相匹配，通过升降杆7在滑槽6的内部进行上下移动，进而可以对该固定架的高度进行调节；所述升降杆7顶端的一侧开设有与丝杆9相匹配的圆孔19，且丝杆9的一端贯穿圆孔19，通过将丝杆9插入到圆孔19和通孔8的内部，利用锁紧帽10对其进行锁紧固定；所述固定销16与环形槽13的尺寸相匹配，所述固定销16的一端顶紧在环形槽13的内部，通过旋钮17拧紧固定销16，使得固定销16的一端顶紧在环形槽13的内部，进而达到固定安装板14的目的，防止发生旋转；所述旋钮17表面开设有等间距防滑纹，能够增大摩擦力，便于转动；所述固定孔18的数量为六个，且六个固定孔18对称设置在安装板14的两侧，有利于对太阳能电池板进行安装固定。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，利用固定齿3将底板1固定在地面上，通过扳手拧动转动块5，使得螺纹杆4的底端插入到泥土中，从而可以将底板1进行固定，通过拧动锁紧帽10，将丝杆9拉出，向上或向下拉动升降杆7进行移动，使得升降杆7在滑槽6的内部进行上下移动，升降杆7的高度调整到合适高度时，通过丝杆9和锁紧帽10将升降杆7进行锁紧固定，从而达到调节高度的目的，利用螺栓将太阳能电池板固定在安装板14上，通过旋钮17拧松固定销16，使得固定销16的一端与环形槽13之间产生间隙，进而可以推动安装板14进行旋转，使得安装板14带动太阳能电池板进行转动，从而可以调节太阳能电池板的倾斜角度，使得太阳能电池板的朝向发生改变。

综上所述，该便于调节的太阳能电池板固定架，通过设置升降杆7、丝杆9和锁紧帽10，能够根据需要对升降杆7的高度进行调节，进而达到调节太阳能电池板高度的目的，通过设置环形槽13、固定销16和旋钮17，进而可以转动安装板14旋转，进而使得太阳能电池板的倾斜角度发生改变，从而方便对太阳光的采集，提高了光电转换的效率，本实用新型装置结构简单，调节方便，实用性强。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
