技术领域

本实用新型涉及养蚕技术领域，具体为一种自动化给桑装置。

背景技术

蚕(学名：Bombyxmori)是鳞翅目的昆虫，丝绸的主要原料来源，在人类经济生活及文化历史上占有重要地位，原产中国，华南地区及台湾俗称之蚕宝宝或娘仔，家蚕的英文名为“silkworm”(意为“丝虫”)是因为它用丝织茧，茧是由一根300-900米长的丝织成的，现如今我国茧丝绸产量与出口量均占世界总量的70％以上,已成为可以主导世界茧丝价格走势的茧丝绸大国。

现有技术中蚕的养殖一般是人工进行加桑叶给蚕喂食，这种方式工作效率较慢，不利于现在大规模的养蚕，所以现在提出一种自动化给桑装置来解决上述问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种自动化给桑装置，具备工作效率更加高等优点，解决了现有技术中蚕的养殖一般是人工进行加桑叶给蚕喂食，这种方式工作效率较慢，不利于现在大规模的养蚕的问题。

(二)技术方案

为实现上述工作效率更加高的目的，本实用新型提供如下技术方案：一种自动化给桑装置，包括底座和振动筛，所述振动筛位于底座的上方，所述底座的顶部固定安装有传送带，所述传送带的正面和背面均固定安装有固定侧板，所述底座顶部的左侧并位于传送带的正面和背面均固定安装有支撑杆，所述支撑杆的顶部固定安装有固定板，所述固定板的顶部固定安装有碎叶机，所述碎叶机的顶部固定连接有进料管，所述碎叶机的底部并位于固定板的底部设置有出料口，两个所述固定侧板的顶部均固定安装有上料挡板，所述固定侧板的右侧固定安装有输送导板，所述振动筛位于传送带的右侧，所述振动筛的中部固定安装有给料挡板，所述振动筛底部的四角均固定连接有导向杆，所述导向杆的底端固定安装有加强板，所述加强板的底部固定安装有滑动板，所述底座顶部的正面和背面并位于振动筛的下方均固定安装有导轨，所述滑动板滑动连接于导轨的顶部，左侧两个所述加强板的左侧均固定连接有液压伸缩杆，所述底座的顶部并位于导轨的左侧固定安装有限位板，所述振动筛底部的正面和背面均固定安装有电动推杆。

优选的，所述固定板位于传送带的上方，两个所述支撑杆之间通过固定板连接。

优选的，所述进料管与碎叶机的顶部呈十五到三十度的夹角，所述出料口位于传送带的上方且不与传送带接触。

优选的，所述上料挡板位于固定板与固定侧板之间，所述上料挡板的顶部高于出料口的底部。

优选的，所述输送导板的左侧通过固定扣分别固定安装于两个固定侧板的右侧，所述输送导板的右端位于振动筛的上方。

优选的，所述滑动板正面和背面的内壁均固定安装有侧滑轮，所述导轨的正面和背面均开设有侧滑槽，所述侧滑轮滑动连接于侧滑槽的内部，所述滑动板与导轨之间的侧面通过侧滑轮和侧滑槽滑动连接。

优选的，所述滑动板的内顶壁固定安装有主滑轮，所述导轨的顶部开设有主滑槽，所述主滑轮滑动连接于主滑槽内，所述滑动板与导轨之间的顶部通过主滑轮和主滑槽滑动连接。

优选的，所述液压伸缩杆的左侧固定安装于限位板的右侧，所述液压伸缩杆的右侧固定安装于加强板的左侧。

优选的，正面两个所述导向杆和背面两个导向杆之间均固定安装有连接杆，所述电动推杆的底端固定安装于连接杆的顶部。

(三)有益效果

与现有技术相比，本实用新型提供了一种自动化给桑装置，具备以下有益效果：

1、该自动化给桑装置，通过碎叶机将桑叶进行搅碎，然后搅碎的桑叶通过出料口掉落到传送带上，此时通过上料挡板进行格挡，避免桑叶掉落出传送带的外部，然后通过传送带将桑叶传输到输送导板内，通过输送导板将桑叶导入到振动筛内，然后启动振动筛和液压伸缩杆，通过振动筛的振动实现自动将桑叶加入到蚕架中，然后通过液压伸缩杆使得在给料的过程中振动筛能够左右移动，使得加料更加均匀，从而达到了工作效率更加高的目的。

2、该自动化给桑装置，通过电动推杆使得振动筛能够上下移动，给不同高度的蚕台进行送料，同时通过导向杆对其进行导向，增加其稳定性，然后通过滑动板和导轨使得振动筛在液压伸缩杆的作用下能够更为便利的作用移动进行给料，从而达到了工作效率更加高的目的。

附图说明

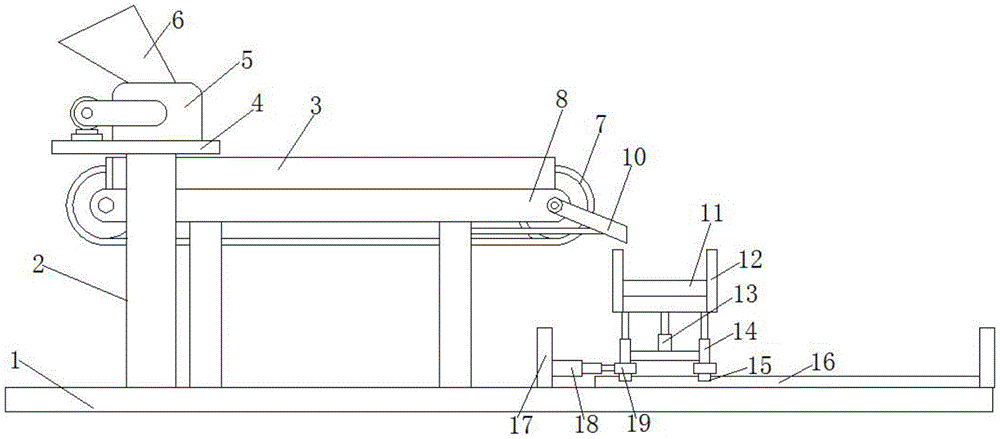

图1为本实用新型整体结构示意图；

图2为本实用新型碎叶机与传送带连接侧视图；

图3为本实用新型振动筛与底座连接侧视图；

图4为本实用新型图3内A部放大图；

图5为本实用新型输送导板立体图；

图6为本实用新型限位板与液压伸缩杆连接俯视图。

图中：1、底座；2、支撑杆；3、上料挡板；4、固定板；5、碎叶机；6、进料管；7、传送带；8、固定侧板；9、出料口；10、输送导板；11、给料挡板；12、振动筛；13、电动推杆；14、导向杆；15、滑动板；16、导轨；17、限位板；18、液压伸缩杆；19、加强板；20、侧滑轮；21、主滑轮；22、主滑槽；23、侧滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，一种自动化给桑装置,包括底座1和振动筛12，振动筛12位于底座1的上方，底座1的顶部固定安装有传送带7，传送带7的正面和背面均固定安装有固定侧板8，底座1顶部的左侧并位于传送带7的正面和背面均固定安装有支撑杆2，支撑杆2的顶部固定安装有固定板4，固定板4的顶部固定安装有碎叶机5，碎叶机5的顶部固定连接有进料管6，碎叶机5的底部并位于固定板4的底部设置有出料口9，两个固定侧板8的顶部均固定安装有上料挡板3，固定侧板8的右侧固定安装有输送导板10，振动筛12位于传送带7的右侧，在使用时，将桑叶从进料管6放入到碎叶机5内，通过碎叶机5将桑叶进行搅碎，然后搅碎的桑叶通过出料口9掉落到传送带7上，此时通过上料挡板3进行格挡，避免桑叶掉落出传送带7的外部，然后通过传送带7将桑叶传输到输送导板10内，通过输送导板10将桑叶导入到振动筛12内，然后启动振动筛12和液压伸缩杆18，通过振动筛12的振动实现自动将桑叶加入到蚕架中，然后通过液压伸缩杆18使得在给料的过程中振动筛12能够左右移动，使得加料更加均匀，从而达到了工作效率更加高的目的，振动筛12的中部固定安装有给料挡板11，振动筛12底部的四角均固定连接有导向杆14，导向杆14的底端固定安装有加强板19，加强板19的底部固定安装有滑动板15，底座1顶部的正面和背面并位于振动筛12的下方均固定安装有导轨16，滑动板15滑动连接于导轨16的顶部，左侧两个加强板19的左侧均固定连接有液压伸缩杆18，底座1的顶部并位于导轨16的左侧固定安装有限位板17，振动筛12底部的正面和背面均固定安装有电动推杆13，在振动筛12给料的过程中，通过电动推杆13使得振动筛12能够上下移动，给不同高度的蚕台进行送料，同时通过导向杆14对其进行导向，增加其稳定性，然后通过滑动板15和导轨16使得振动筛12在液压伸缩杆18的作用下能够更为便利的作用移动进行给料，从而达到了工作效率更加高的目的，电动推杆13的型号可为LT05，液压伸缩杆18的型号可为ROB32-16-50FA，振动筛12的型号可为YZ-1230。

具体的，固定板4位于传送带7的上方，两个支撑杆2之间通过固定板4连接，通过固定板4将碎叶机5固定在传送带7的上方，从而方便将搅碎的桑叶输送到传送带7上。

具体的，进料管6与碎叶机5的顶部呈十五到三十度的夹角，出料口9位于传送带7的上方且不与传送带7接触，将进料管6与碎叶机5直接设置一定的夹角使得上料更为方便。

具体的，上料挡板3位于固定板4与固定侧板8之间，上料挡板3的顶部高于出料口9的底部，通过上料挡板3对桑叶进行格挡，避免桑叶掉落出传送带7的外部。

具体的，输送导板10的左侧通过固定扣分别固定安装于两个固定侧板8的右侧，输送导板10的右端位于振动筛12的上方，通过输送导板10将桑叶导入到振动筛12内，避免桑叶掉落到振动筛12的外部。

具体的，滑动板15正面和背面的内壁均固定安装有侧滑轮20，导轨16的正面和背面均开设有侧滑槽23，侧滑轮20滑动连接于侧滑槽23的内部，滑动板15与导轨16之间的侧面通过侧滑轮20和侧滑槽23滑动连接，通过侧滑轮20和侧滑槽23使得滑动板15与导轨16之间的连接更为紧固，且同时滑动更为便利。

具体的，滑动板15的内顶壁固定安装有主滑轮21，导轨16的顶部开设有主滑槽22，主滑轮21滑动连接于主滑槽22内，滑动板15与导轨16之间的顶部通过主滑轮21和主滑槽22滑动连接，通过主滑轮21和主滑槽22使得滑动板15与导轨16之间的连接更为紧固，且同时滑动更为便利。

具体的，液压伸缩杆18的左侧固定安装于限位板17的右侧，液压伸缩杆18的右侧固定安装于加强板19的左侧，通过液压伸缩杆18使得在给料的过程中振动筛12能够左右移动，使得加料更加均匀。

具体的，正面两个导向杆14和背面两个导向杆14之间均固定安装有连接杆，电动推杆13的底端固定安装于连接杆的顶部，通过电动推杆13使得振动筛12能够上下移动，给不同高度的蚕台进行送料。

工作原理：在使用时，将桑叶从进料管6放入到碎叶机5内，通过碎叶机5将桑叶进行搅碎，然后搅碎的桑叶通过出料口9掉落到传送带7上，此时通过上料挡板3进行格挡，避免桑叶掉落出传送带7的外部，然后通过传送带7将桑叶传输到输送导板10内，通过输送导板10将桑叶导入到振动筛12内，然后启动振动筛12和液压伸缩杆18，通过振动筛12的振动实现自动将桑叶加入到蚕架中，然后通过液压伸缩杆18使得在给料的过程中振动筛12能够左右移动，通过电动推杆13使得振动筛12能够上下移动，给不同高度的蚕台进行送料，同时通过导向杆14对其进行导向，增加其稳定性，然后通过滑动板15和导轨16使得振动筛12在液压伸缩杆18的作用下能够更为便利的作用移动进行给料。

综上所述，该自动化给桑装置，通过碎叶机5将桑叶进行搅碎，然后搅碎的桑叶通过出料口9掉落到传送带7上，此时通过上料挡板3进行格挡，避免桑叶掉落出传送带7的外部，然后通过传送带7将桑叶传输到输送导板10内，通过输送导板10将桑叶导入到振动筛12内，然后启动振动筛12和液压伸缩杆18，通过振动筛12的振动实现自动将桑叶加入到蚕架中，然后通过液压伸缩杆18使得在给料的过程中振动筛12能够左右移动，使得加料更加均匀，从而达到了工作效率更加高的目的。

并且，通过电动推杆13使得振动筛12能够上下移动，给不同高度的蚕台进行送料，同时通过导向杆14对其进行导向，增加其稳定性，然后通过滑动板15和导轨16使得振动筛12在液压伸缩杆18的作用下能够更为便利的作用移动进行给料，从而达到了工作效率更加高的目的。
