技术领域

本实用新型涉及石墨烯电池生产设备技术领域，尤其涉及一种石墨烯电池负极制备装置运输装置。

背景技术

石墨烯是一种由碳原子构成的单层片状结构的新材料，它具有超强的导电性能，以及较高的载流子迁移率，使得电子、锂离子可以在它表面大量快速的迁徙且几乎不会对相应载体有任何损耗。因此如何将石墨烯材料运用到电极中是技术人员所要达到的目的，石墨烯电池负极制备装置比较精密，在运输的过程中需要安全性较好的保护装置。现有的石墨烯电池负极制备装置运输装置安全性较低，在运输的过程中发生碰撞会对石墨烯电池负极制备装置造成损坏造成较大的损失，且现有的运输装置通风性较差。

实用新型内容

本实用新型的目的是为了解决现有技术中安全性较低和通风性较差的问题，而提出的一种石墨烯电池负极制备装置运输装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种石墨烯电池负极制备装置运输装置，包括运输底板，所述运输底板的顶端固定连接有支撑壁底座，所述支撑壁底座的顶端固定连接有支撑壁，所述支撑壁的一侧固定连接有支撑侧壁，所述支撑壁底座的顶端固定连接有制备装置固定座，所述制备装置固定座的内部开设有固定槽，所述固定槽的内部设置有石墨烯电池负极制备装置，所述支撑壁的一侧固定连接有减震器，所述减震器的一端固定连接有稳定板。

优选的，所述石墨烯电池负极制备装置的一侧活动连接有第一固定块，所述石墨烯电池负极制备装置的另一侧固定连接有第二固定块，所述第一固定块和第二固定块的一端均固定连接有支撑侧壁。

优选的，所述支撑壁和支撑侧壁的顶端均开设有滑槽，所述滑槽的内部活动连接有滑动顶盖。

优选的，所述运输底板的底端固定连接有万向轮，所述万向轮的外表面活动连接有万向轮刹闸装置。

优选的，所述运输底板的顶端固定连接有手推把支撑壁，所述手推把支撑壁的一端开设有连接孔，所述连接孔的内部活动连接有手推把。

优选的，所述支撑侧壁的外表面固定连接有固定柱，所述固定柱的一端与手推把支撑壁的一侧固定连接。

优选的，所述支撑壁的一侧开设有通风口，所述支撑侧壁的一侧开设有通风孔，所述通风孔的外部固定连接有通风窗。

与现有技术相比，本实用新型提供了一种石墨烯电池负极制备装置运输装置，具备以下有益效果：

1、本实用新型，通过设置制备装置固定座、第一固定块、第二固定块和稳定板，把石墨烯电池负极制备装置放置在制备装置固定座开设的固定槽中，加强石墨烯电池负极制备装置的稳定性，第一固定块和第二固定块分别固定石墨烯电池负极制备装置的两侧进一步加强对石墨烯电池负极制备装置的固定，有减震器所连接的稳定板紧贴石墨烯电池负极制备装置的另外两侧，在发生碰撞时可以减小震动，加强对石墨烯电池负极制备装置的保护，从而达到了安全性较高的目的。

2、本实用新型，通过设置通风口和通风窗，通风口开设在支撑壁上面，是在运输装置的左右两侧，可以对其内部的石墨烯电池负极制备装置左右两侧进行通风，通风窗开设在支撑侧壁上，在运输装置的前后两面，可以对其内前后进行通风，从而达到了通风性较好的目的。

附图说明

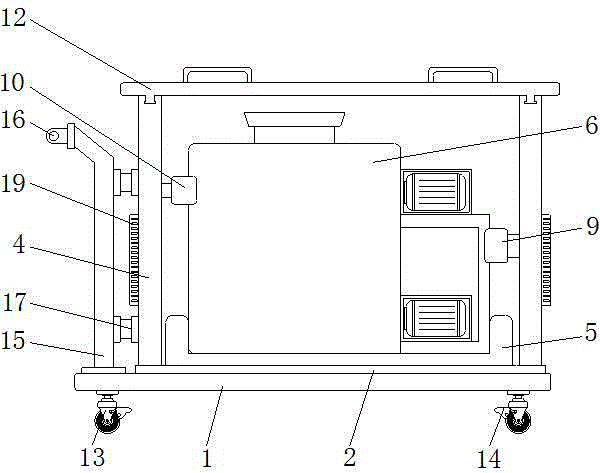

图1为本实用新型的结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型俯视结构示意图；

图4为本实用新型图2中A处放大结构示意图。

图中：1、运输底板；2、支撑壁底座；3、支撑壁；4、支撑侧壁；5、制备装置固定座；6、石墨烯电池负极制备装置；7、减震器；8、稳定板；9、第一固定块；10、第二固定块；11、滑槽；12、滑动顶盖；13、万向轮；14、万向轮刹闸装置；15、手推把支撑壁；16、手推把；17、固定柱；18、通风口；19、通风窗。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-4，一种石墨烯电池负极制备装置运输装置，包括运输底板1，运输底板1的底端固定连接有万向轮13，万向轮13的外表面活动连接有万向轮刹闸装置14，万向轮13的作用是方便运输装置进行移动，万向轮刹闸装置14的作用是可以停止万向轮13进行移动，运输底板1的顶端固定连接有手推把支撑壁15，手推把支撑壁15的一端开设有连接孔，连接孔的内部活动连接有手推把16，手推把支撑壁15的作用是连接手推把16和运输底板1，手推把16可以方便推着运输装置进行移动，支撑侧壁4的外表面固定连接有固定柱17，固定柱17的一端与手推把支撑壁15的一侧固定连接，固定柱17的作用是加强手推把支撑壁15的稳定性，运输底板1的顶端固定连接有支撑壁底座2，支撑壁底座2的顶端固定连接有支撑壁3，支撑壁3的一侧开设有通风口18，支撑侧壁4的一侧开设有通风孔，通风孔的外部固定连接有通风窗19，通风口18可以对石墨烯电池负极制备装置6的左右两侧进行通风，通风窗19可以对石墨烯电池负极制备装置6的前后进行通风，支撑壁3和支撑侧壁4的顶端均开设有滑槽11，滑槽11的内部活动连接有滑动顶盖12，滑动顶盖12可在所开出的滑槽11中滑动开关运输装置，方便打开运输装置的内部，支撑壁3的一侧固定连接有支撑侧壁4，支撑壁底座2的顶端固定连接有制备装置固定座5，制备装置固定座5的内部开设有固定槽，固定槽的内部设置有石墨烯电池负极制备装置6，石墨烯电池负极制备装置6的一侧活动连接有第一固定块9，石墨烯电池负极制备装置6的另一侧固定连接有第二固定块10，第一固定块9和第二固定块10的一端均固定连接有支撑侧壁4，第一固定块9和第二固定块10分别固定石墨烯电池负极制备装置6的两侧加强石墨烯电池负极制备装置6的稳定性，支撑壁3的一侧固定连接有减震器7，减震器7的一端固定连接有稳定板8。

本实用新型中，工作时，把石墨烯电池负极制备装置6放置到制备装置固定座5所开设的固定槽中，使第一固定块9和第二固定块10分别固定石墨烯电池负极制备装置6的前后两侧，使稳定板8紧贴石墨烯电池负极制备装置6的左右两侧，加强对石墨烯电池负极制备装置6的固定，增强其稳定性，使滑动顶盖12在支撑壁3和支撑侧壁4的滑槽11中移动进行闭合。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
