技术领域

本实用新型涉及纳米材料技术领域，具体为一种纳米材料研究用吸液装置。

背景技术

目前，纳米材料是指在三维空间中至少有一维处于纳米尺寸(0.1-100nm)或由它们作为基本单元构成的材料，这大约相当于10～100个原子紧密排列在一起的尺度，被广泛应用于电子、通信、航天、航空等领域，市场前景广阔。

现有的纳米材料研究用吸液装置，还存在着一些不足的地方，例如：现有纳米材料研究用吸液装置不具备压板自动复位功能，在推进密封塞上下吸液时，压板需人力复位上拉压板，进行吸液，需单手握住玻璃吸管外壁，手部或手套易沾染物料溶液，十分不便，且沾染的溶液受污染无法回收，造成物料浪费现有纳米材料研究用吸液装置采用简单的橡胶捏头和玻璃吸管组合而成，采样剂量较小，需反复取料等等问题。

实用新型内容

本实用新型的目的在于提供一种纳米材料研究用吸液装置，通过安装有弹簧和环形边沿，在吸液过程中，使玻璃吸管及吸嘴置于物料溶液内，将掌心及手指分别置于压板上方和环形边沿外侧的凸块下方，并掌心施力下压压板底部的推杆，带动推进密封塞下移，松开压板，弹簧张力带动压板上移，无需人力拉动压板复位操作，省力便捷，使装置更人性化，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种纳米材料研究用吸液装置，包括玻璃吸管，所述玻璃吸管顶部置有压板，所述压板底部安装有推杆一端，所述推杆远离压板的一端安装有推进密封塞且推进密封塞置于玻璃吸管内，所述玻璃吸管顶部外侧安装有环形边沿，所述环形边沿顶部外侧固定设置有弹簧，所述弹簧缠绕于玻璃吸管外侧且弹簧顶部与压板下表面固定连接，所述环形边沿左右两侧均安装有凸块，所述环形边沿内靠近玻璃吸管的外侧安装有滑环，所述滑环内置有导向杆，两组所述导向杆底部安装有清液环，所述清液环右外壁安装有捏片，所述清液环内侧安装有吸液棉且吸液棉套于玻璃吸管外壁，所述玻璃吸管底端中部设置有吸嘴。

作为本实用新型的一种优选实施方式，所述凸块下表面开设有指槽且指槽表面设置有防滑纹。

作为本实用新型的一种优选实施方式，所述压板上表面设置有软垫。

作为本实用新型的一种优选实施方式，所述玻璃吸管采用透明玻璃制成。

作为本实用新型的一种优选实施方式，所述弹簧采用不锈钢材质制品。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型一种纳米材料研究用吸液装置，通过安装有弹簧和环形边沿，在吸液过程中，使玻璃吸管及吸嘴置于物料溶液内，将掌心及手指分别置于压板上方和环形边沿外侧的凸块下方，并掌心施力下压压板底部的推杆，带动推进密封塞下移，松开压板，弹簧张力带动压板上移，无需人力拉动压板复位操作，省力便捷，使装置更人性化且可较大剂量抽取溶液。

2.本实用新型一种纳米材料研究用吸液装置，通过安装有清液环和吸液棉，在吸液完毕后，将堵件置于吸嘴内，将清液环的导向杆插入环形边沿的滑环内并套接于玻璃吸管外侧，手持捏片，使玻璃吸管上下移动，由吸液棉吸收玻璃吸管外壁残液，吸液完毕后，可挤压吸液棉回收物料，防止物料过度浪费，且避免残液滴落至取药区域，降低清理频率。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

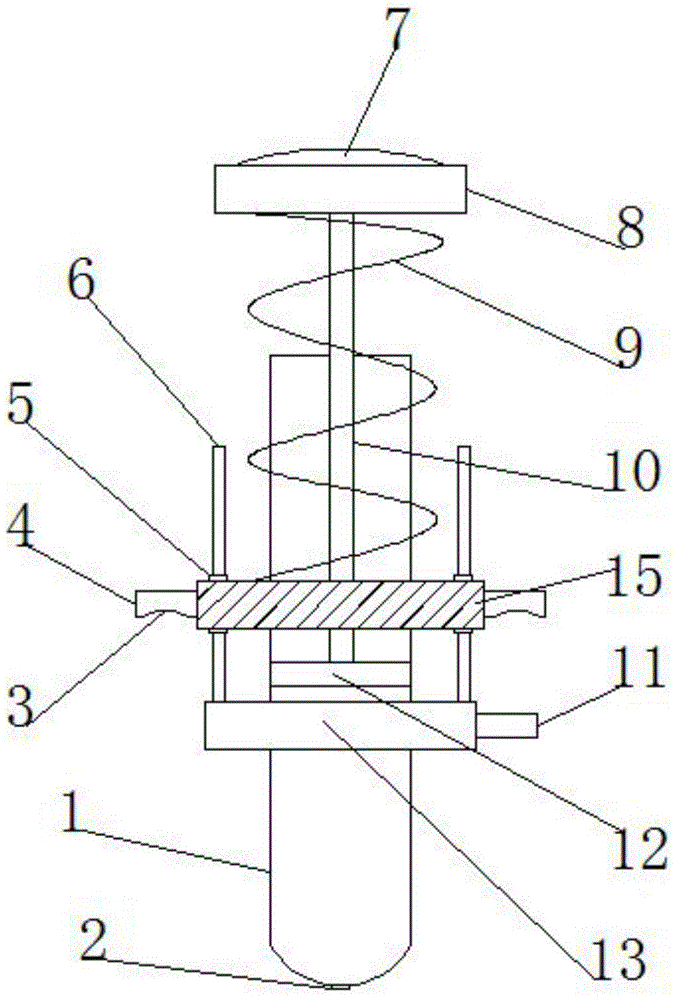

图1为本实用新型一种纳米材料研究用吸液装置的整体主视结构示意图；

图2为本实用新型一种纳米材料研究用吸液装置的清液环俯视结构示意图。

图中：1、玻璃吸管；2、吸嘴；3、指槽；4、凸块；5、滑环；6、导向杆；7、软垫；8、压板；9、弹簧；10、推杆；11、捏片；12、推进密封塞；13、清液环；14、吸液棉；15、环形边沿。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-2，本实用新型提供一种技术方案：一种纳米材料研究用吸液装置，包括玻璃吸管1，所述玻璃吸管1顶部置有压板8，所述压板8底部安装有推杆10一端，所述推杆10远离压板8的一端安装有推进密封塞12且推进密封塞12置于玻璃吸管1内，所述玻璃吸管1顶部外侧安装有环形边沿15，所述环形边沿15顶部外侧固定设置有弹簧9，所述弹簧9缠绕于玻璃吸管1外侧且弹簧9顶部与压板8下表面固定连接，所述环形边沿15左右两侧均安装有凸块4，所述环形边沿15内靠近玻璃吸管1的外侧安装有滑环5，所述滑环5内置有导向杆6，两组所述导向杆6底部安装有清液环13，所述清液环13右外壁安装有捏片11，所述清液环13内侧安装有吸液棉14且吸液棉14套于玻璃吸管1外壁，所述玻璃吸管1底端中部设置有吸嘴2。

本实施例中(如图1和图2所示)通过安装有弹簧9和环形边沿15，在吸液过程中，使玻璃吸管1及吸嘴2置于物料溶液内，将掌心及手指分别置于压板8上方和环形边沿15外侧的凸块4下方，并掌心施力下压压板8底部的推杆10，带动推进密封塞12下移，松开压板8，弹簧9张力带动压板8上移，无需人力拉动压板9复位操作，省力便捷，使装置更人性化，通过安装有清液环13和吸液棉14，在吸液完毕后，将清液环13的导向杆6插入环形边沿15的滑环5内并套接于玻璃吸管1外侧，手持捏片11，使玻璃吸管1上下移动，由吸液棉14吸收玻璃吸管1外壁残液，吸液完毕后，可挤压吸液棉14回收物料，防止物料过度浪费，且避免残液滴落至取药区域，降低清理频率。

其中，所述凸块4下表面开设有指槽3且指槽3表面设置有防滑纹。

本实施例中(如图1所示)通过安装有指槽3，可以通过指槽3置放手指，增加手指3与凸块4之间的摩擦力，防止出现滑脱现象。

其中，所述压板8上表面设置有软垫7。

本实施例中(如图1所示)通过安装有软垫7，可以通过软垫7与手部掌心接触，使装置更人性化。

其中，所述玻璃吸管1采用透明玻璃制成。

本实施例中(如图1所示)通过玻璃吸管1采用透明玻璃制成，便于定量取液，实用便捷。

其中，所述弹簧9采用不锈钢材质制品。

本实施例中(如图1所示)通过弹簧9采用不锈钢材质制品，防止弹簧9生锈，保证弹簧9伸缩的流畅。

工作原理：需要说明的是，本实用新型为一种纳米材料研究用吸液装置，包括玻璃吸管1、吸嘴2、指槽3、凸块4、滑环5、导向杆6、软垫7、压板8、弹簧9、推杆10、捏片11、推进密封塞12、清液环13、吸液棉14、环形边沿15，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规试验方法获知，在一种纳米材料研究用吸液装置使用的时候，通过安装有弹簧9和环形边沿15，在吸液过程中，使玻璃吸管1及吸嘴2置于物料溶液内，将掌心及手指分别置于压板8上方和环形边沿15外侧的凸块4下方，并掌心施力下压压板8底部的推杆10，带动推进密封塞12下移，松开压板8，弹簧9张力带动压板8上移，无需人力拉动压板9复位操作，省力便捷，使装置更人性化，通过安装有清液环13和吸液棉14，在吸液完毕后，将清液环13的导向杆6插入环形边沿15的滑环5内并套接于玻璃吸管1外侧，手持捏片11，使玻璃吸管1上下移动，由吸液棉14吸收玻璃吸管1外壁残液，吸液完毕后，可挤压吸液棉14回收物料，防止物料过度浪费，且避免残液滴落至取药区域，降低清理频率，使用效果较为理想。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
