技术领域

本实用新型涉及调色设备技术领域，具体为一种全自动壶铃多色计量智能调色机。

背景技术

调色机,直译即为色浆调色机。调色机相对于手工调色有效率高、准确度高的优点。特别是能保证同一个颜色每次调出来是完全相同的。手动调色机和自动调色机在原理和精确度上没有什么区别，只是自动调色机的色浆添加的动作是用电脑来控制的，而手动调色机色浆的添加是用精密标尺来保证。

调色机在工作的过程中，需要手动调配色浆，继而进行色彩调制，这样不仅效率低下，而且因为人工调色，导致多批次色浆的色差和色准容易发生偏移，同时现有的色浆调色混合装置，因为单向进行混合，色浆混合装置的完成度较低，效率也较慢。

实用新型内容

针对现有技术的不足，本实用新型提供了一种全自动壶铃多色计量智能调色机，具备色浆多向混合和智能调色，色准高的优点，解决了导致多批次色浆的色差和色准容易发生偏移和色浆混合装置的完成度较低，效率也较慢的问题。

本实用新型提供如下技术方案：一种全自动壶铃多色计量智能调色机，包括控制装置，所述控制装置正面的顶部开设有连接槽口，所述连接槽口的数量为四个，所述控制装置右侧的顶部固定安装有混料装置，所述混料装置的顶部和控制装置的顶部之间通过连接管固定连接，所述连接管的数量为四个，四个所述连接管之间存在间隙，所述混料装置的正面固定安装有挤浆器，所述挤浆器的数量为四个，所述混料装置的下方设有储料箱，所述储料箱位于控制装置的右侧，所述储料箱的内部固定安装有封闭板，所述混料装置的内部固定安装有混合电机，所述混合电机的底部输出端固定连接有混料主杆，所述混料主杆的底端贯穿混料装置并延伸至封闭板的内部，所述控制装置正面的底部开设有散热板，所述混料主杆位于储料箱内部的两侧均通过连接轴活动连接有混浆杆。

优选的，所述混浆杆的顶部和底部均固定安装有辅助杆，所述辅助杆的数量为十个，十个所述辅助杆以混浆杆的中心对称分布。

优选的，所述混料装置的底部固定连接有色浆软管，所述色浆软管的数量为四个，四个所述色浆软管的底端均贯穿储料箱并延伸至封闭板的下方。

优选的，所述控制装置正面的中部固定安装有控制主板，所述控制主板位于连接槽口和散热板之间。

优选的，所述储料箱的右侧固定连接有出浆管，所述出浆管的左端贯穿并延伸至储料箱的内部。

优选的，所述控制装置和储料箱的底部均固定安装有撑腿，所述撑腿的数量为四个。

与现有技术对比，本实用新型具备以下有益效果：

1、该全自动壶铃多色计量智能调色机，通过连接槽口进行不同色浆的进料，色浆随后通过连接管进入挤浆器的内部，继而通过控制主板对挤浆器进行控制，由色浆软管进入储料箱的内部，避免了人工调色，色差和色准容易发生偏移的弊端，即可达到智能调色，色准高的效果。

2、该全自动壶铃多色计量智能调色机，通过混合电机带动封闭板进行旋转，随后带动混浆杆对多种色浆进行横向混合，同时混浆杆在色浆的被动作用下，通过连接轴进行被动旋转，继而带动辅助杆对色浆进行竖向混合，避免了色浆混合装置的完成度较低，效率也较慢，即可达到色浆多向混合的效果。

附图说明

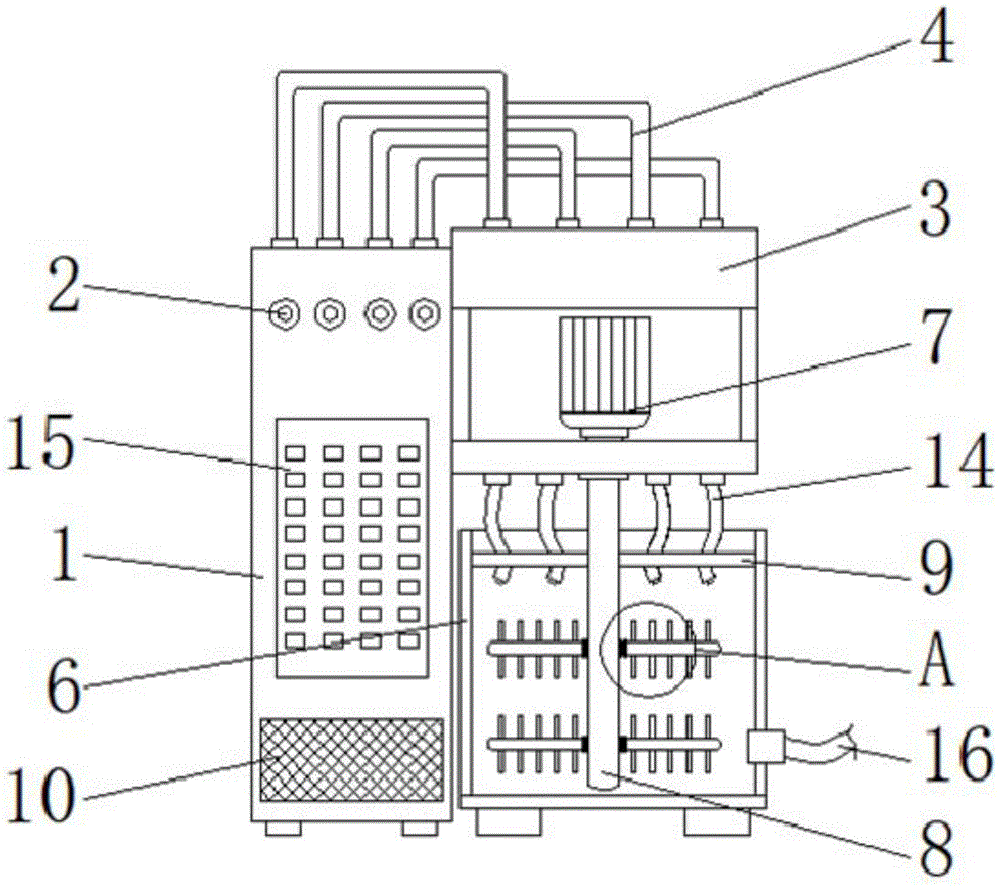

图1为本实用新型内部结构示意图；

图2为本实用新型结构示意图；

图3为本实用新型图1中A处放大结构示意图。

图中：1、控制装置；2、连接槽口；3、混料装置；4、连接管；5、挤浆器；6、储料箱；7、混合电机；8、混料主杆；9、封闭板；10、散热板；11、连接轴；12、混浆杆；13、辅助杆；14、色浆软管；15、控制主板；16、出浆管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种全自动壶铃多色计量智能调色机，包括控制装置1，控制装置1正面的顶部开设有连接槽口2，连接槽口2的数量为四个，控制装置1右侧的顶部固定安装有混料装置3，混料装置3的顶部和控制装置1的顶部之间通过连接管4固定连接，连接管4的数量为四个，四个连接管4之间存在间隙，混料装置3的正面固定安装有挤浆器5，挤浆器5的数量为四个，混料装置3的下方设有储料箱6，储料箱6位于控制装置1的右侧，储料箱6的内部固定安装有封闭板9，混料装置3的内部固定安装有混合电机7，混合电机7的底部输出端固定连接有混料主杆8，混料主杆8的底端贯穿混料装置3并延伸至封闭板9的内部，控制装置1正面的底部开设有散热板10，混料主杆8位于储料箱6内部的两侧均通过连接轴11活动连接有混浆杆12，混浆杆12的顶部和底部均固定安装有辅助杆13，辅助杆13的数量为十个，十个辅助杆13以混浆杆12的中心对称分布，通过混合电机7带动封闭板9进行旋转，随后带动混浆杆12对多种色浆进行横向混合，同时混浆杆12在色浆的被动作用下，通过连接轴11进行被动旋转，继而带动辅助杆13对色浆进行竖向混合，避免了色浆混合装置的完成度较低，效率也较慢，即可达到色浆多向混合的效果，混料装置3的底部固定连接有色浆软管14，色浆软管14的数量为四个，四个色浆软管14的底端均贯穿储料箱6并延伸至封闭板9的下方，控制装置1正面的中部固定安装有控制主板15，控制主板15位于连接槽口2和散热板10之间，通过连接槽口2进行不同色浆的进料，色浆随后通过连接管4进入挤浆器5的内部，继而通过控制主板15对挤浆器5进行控制，由色浆软管14进入储料箱6的内部，避免了人工调色，色差和色准容易发生偏移的弊端，即可达到智能调色，色准高的效果，储料箱6的右侧固定连接有出浆管16，出浆管16的左端贯穿并延伸至储料箱6的内部，控制装置1和储料箱6的底部均固定安装有撑腿，撑腿的数量为四个。

工作原理，通过连接槽口2进行不同色浆的进料，色浆随后通过连接管4进入挤浆器5的内部，继而通过控制主板15对挤浆器5进行控制，由色浆软管14进入储料箱6的内部，当多种色浆进入储料箱6的内部后，开动混合电机7带动封闭板9进行旋转，随后带动混浆杆12对多种色浆进行横向混合，同时混浆杆12在色浆的被动作用下，通过连接轴11进行被动旋转，继而带动辅助杆13对色浆进行竖向混合，避免了色浆混合装置的完成度较低，即可。
