技术领域

本实用新型涉及电池箱领域，尤其涉及一种保护效果好的稳定型新能源电池箱。

背景技术

电池箱是由若干单体电池、箱体、电池管理系统及相关安装结构件(设备)等组成的成组电池。现有技术中的电池箱结构较为简单，箱体的外部缺乏保护，不能保证安全稳定，并且电池箱也不方便拆装。

实用新型内容

本实用新型的目的是为了解决现有技术中存在缺乏保护、不方便拆装的缺点，而提出的一种保护效果好的稳定型新能源电池箱。

为达到以上目的，本实用新型采用的技术方案为：一种保护效果好的稳定型新能源电池箱，包括箱体，所述箱体的两侧均连接有凸棱，两条所述凸棱相互平行，两条所述凸棱分别滑动安装在两条滑槽中，两条所述滑槽的端部共同垂直连接有挡板，所述箱体的一侧端面抵住挡板表面，其中一个所述滑槽外壁上螺纹安装有定位销，所述定位销穿过滑槽且端部插装在箱体一侧凸棱上开设的插孔中，所述箱体的上方设有U形的防护板，所述防护板的两侧分别与两个滑槽固定连接，所述箱体的下方设有底座结构，所述滑槽的两侧通过弹性连接件与底座结构连接。

优选的，所述底座结构包括安装板，所述安装板的两端垂直连接有L形的支板，所述支板的端部设有安装孔。

优选的，所述弹性连接件包括连接块，所述连接块与滑槽的一端外壁固定连接，所述连接块的底部固定连接有导杆，所述导杆垂直贯穿安装板且端部固定连接有限位块，所述连接块与安装板之间的导杆上套装有弹簧。

优选的，两个所述安装板之间设有风筒，所述风筒朝向箱体的底面，所述风筒的外壁通过多个连杆与安装板垂直连接，所述风筒内通过支架固定安装有风机。

优选的，所述箱体远离挡板的端面上设有U形的把手，所述防护板上均布有散热孔。

与现有技术相比，本实用新型具有以下有益效果：

1、本实用新型在箱体的两侧设置了凸棱，并且设置了与底座结构固定的滑槽，通过凸棱和滑槽的配合能够方便对箱体进行安装定位，并且通过两侧的滑槽能够提高箱体的稳定性，其中一个滑槽上螺纹安装了定位销，通过拆装定位销能够方便对箱体进行拆装；

2、滑槽通过弹性连接件与底座结构连接，通过弹性连接件能够起到缓冲保护的作用；

3、滑槽的上部连接U形的防护板，通过防护板能够对箱体的外部进行包围式的防护，从而提高安全保护的效果。

附图说明

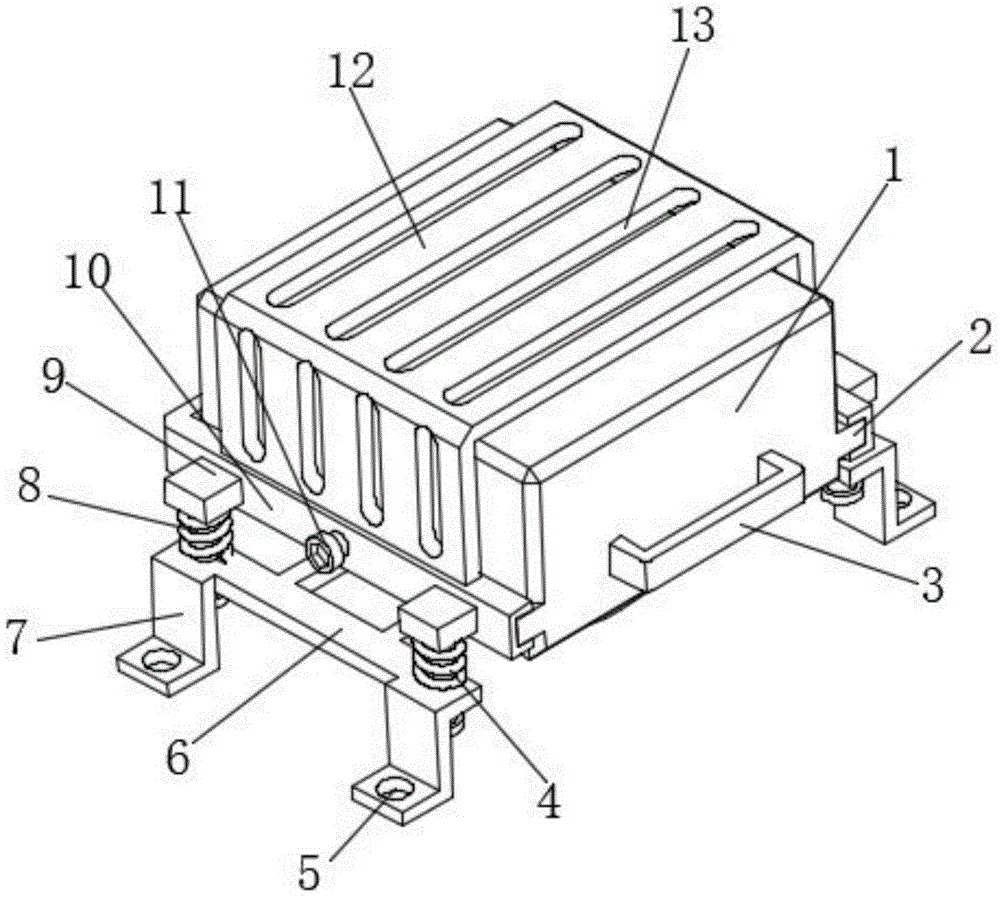

图1为本实用新型的结构示意图；

图2为本实用新型拆掉箱体后的局部剖视图。

图中：箱体1、凸棱2、把手3、弹簧4、安装孔5、安装板6、支板7、导杆8、连接块9、滑槽10、定位销11、防护板12、散热孔13、限位块14、挡板15、风筒16、风机17、连杆18。

具体实施方式

以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。

如图1-2所示的一种保护效果好的稳定型新能源电池箱，包括箱体1，箱体1的两侧均连接有凸棱2，两条凸棱2相互平行，两条凸棱2分别滑动安装在两条滑槽10中，两条滑槽10的端部共同垂直连接有挡板15，箱体1的一侧端面抵住挡板15表面，其中一个滑槽10外壁上螺纹安装有定位销11，定位销11穿过滑槽10且端部插装在箱体1一侧凸棱2上开设的插孔中。凸棱2和滑槽10配合对箱体1进行安装，挡板15起到对箱体1的端面进行定位的作用，从而方便将定位销11对准插孔插入凸棱2中进行限位，通过拆装定位销11能够方便对箱体1进行拆装。

箱体1的上方设有U形的防护板12，防护板12的两侧分别与两个滑槽10固定连接，箱体1的下方设有底座结构，底座结构包括安装板6，安装板6的两端垂直连接有L形的支板7，支板7的端部设有安装孔5。滑槽10的两侧通过弹性连接件与底座结构连接。防护板12能够对箱体1进行包围式的防护，从而能够提高电池箱的安全性，安装孔5对支板7进行定位安装，支板7对安装板6进行定位。

弹性连接件包括连接块9，连接块9与滑槽10的一端外壁固定连接，连接块9的底部固定连接有导杆8，导杆8垂直贯穿安装板6且端部固定连接有限位块14，连接块9与安装板6之间的导杆8上套装有弹簧4。弹性连接件起到减震的效果，在震动时导杆8沿着安装板6的内壁上下滑动，弹簧4进行缓冲减震。

两个安装板6之间设有风筒16，风筒16朝向箱体1的底面，风筒16的外壁通过多个连杆18与安装板6垂直连接，风筒16内通过支架固定安装有风机17。箱体1远离挡板15的端面上设有U形的把手3，防护板12上均布有散热孔13。通过风机17对箱体1外部的空气流动进行加速，达到散热的目的，散热孔13可以通过空气，提高散热效果。风机17可以根据实际情况灵活选择，例如选择DC4020直流鼓风机。

工作原理：通过滑槽10和凸棱2配合对箱体1进行定位安装，通过拆装限位销11能够达到对箱体1进行拆装的目的，拆装方便，滑槽10、挡板15以及防护板12从外围对箱体1进行防护，提高安全性。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
