技术领域

本实用新型涉及物联网花池技术领域，具体为一种可自动浇水的物联网花池。

背景技术

随着时代不断发展，社会不断进步，家庭中或者办公楼中，人们喜欢种植一些绿植，提高家庭或者办公环境的色彩，但是有些时候外出游玩或者出差，一时间难以回到家中或者办公楼，因为太阳过大导致植物晒伤，或者干枯，为了解决上述中存在的问题，因此，我们提出一种可自动浇水的物联网花池。

实用新型内容

本实用新型的目的在于提供一种可自动浇水的物联网花池，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可自动浇水的物联网花池，包括花池和壳体，所述壳体顶端安装有第一水管，所述第一水管底端安装有小型水泵，所述第一水管另一端安装有第二水管，所以第二水管右端连通有浇水管，所述浇水管网状连通花池底部，所述壳体底部左侧安装有蓄电池，所述蓄电池左端安装充电口，所述小型水泵右端连接有进水管。

作为本实用新型的一种优选实施方式，所述浇水管底部开设有浇水阀门。

作为本实用新型的一种优选实施方式，所述第二水管外壁开设有阀门，所述阀门螺纹连接连接管，所述连接管末端安装控制雾化喷头。

作为本实用新型的一种优选实施方式，所述壳体顶端依次安装有温度传感器和单片机，所述温度传感器位于单片机右侧，所述温度传感器的型号为PT-100，所述单片机型号为MCS-51，所述温度传感器的信号输出端与单片机的信号输入端连接，所述单片机的信号输出端与阀门的信号输入端连接。

作为本实用新型的一种优选实施方式，所述壳体的内壁左端安装有无线信号接收器，所述无线信号接收器的型号为MW301RE，所述无线信号接收器的信号输出端与单片机的信号输入端连接。

与现有技术相比，本实用新型的有益效果如下：

本实用新型一种可自动浇水的物联网花池：

1.本实用新型一种可自动浇水的物联网花池，通过浇水阀门和浇水管网格状的设置，通过将浇水管如网格状，布置于花池底部，当接收到浇水信号时，打开浇水阀门可以均匀将花池内土壤浇透，有利于花池内的植物生长，也节约水源。

2.本实用新型一种可自动浇水的物联网花池，通过温度传感器、浇水阀门、无线接收器、阀门、连接管和雾化喷头的设置，通过温度传感器将事实温度传输给无限接收器，无线接收器将温度上传物联网，通过无线网控制打开阀门或者浇水阀门，水流进入连接管(根据实际花池大小选择合适长度连接管)，通过雾化喷头形成水雾，给植物降温，提高湿度，可以远程操控方便快捷，有利于避免因外出有事，或者距离较远，及时给植物进行保湿或者浇水，避免植物干燥晒伤，或者干枯。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

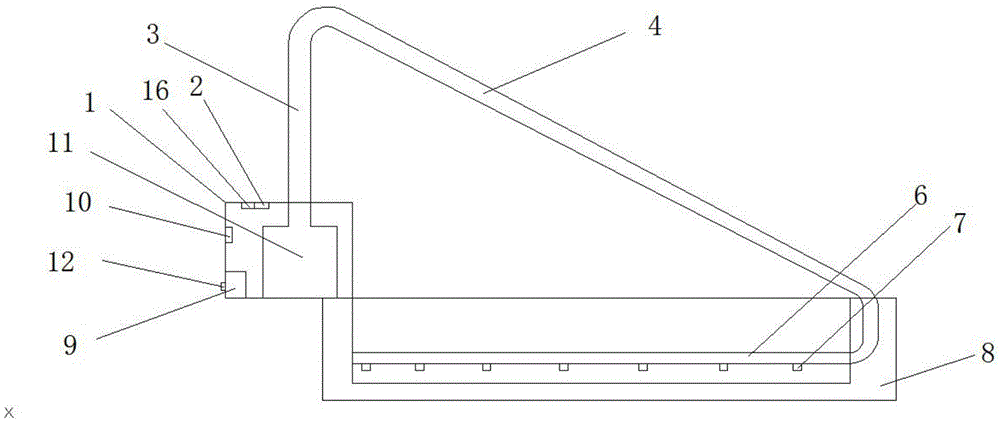

图1为本实用新型一种可自动浇水的物联网花池的结构正视图；

图2为本实用新型一种可自动浇水的物联网花池的结构俯视图；

图3为本实用新型一种可自动浇水的物联网花池的第二水管示意图。

图中：1壳体，2温度传感器，3第一水管，4第二水管，5阀门，6浇水管，7浇水阀门，8花池，9蓄电池，10无线接收器，11小型水泵，12充电口，13进水管，14雾化喷头，15连接管,16单片机。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种可自动浇水的物联网花池，包括花池8和壳体1，所述壳体1顶端安装有第一水管3，所述第一水管3底端安装有小型水泵11，所述第一水管3另一端安装有第二水管4，所以第二水管4右端连通有浇水管6，所述浇水管6网状连通花池8底部，所述壳体1底部左侧安装有蓄电池9，所述蓄电池9左端安装充电口12，所述小型水泵11右端连接有进水管13。

本实施例中如图1所示，进水管13连接外部水源，通过启动小型水泵11将水流压入第一水管3和第二水管4，最后水流进入网状胶水管6，通过将浇水管6如网格状，布置于花池底部，便于浇水时将花池8浇透。

其中，所述浇水管6底部开设有浇水阀门6。

本实施例中如图1所示，通过开设浇水阀门6，便于使用信号控制浇水阀门6的开关，方便快捷。

其中，所述第二水管4外壁开设有阀门5，所述阀门5螺纹连接连接管15，所述连接管15末端安装控制雾化喷头14。

本实施例中如图1所示，通过开设阀门5，便于使用信号控制阀门5的开关，根据花池实际大小选择不同长度的连接管15，通过雾化喷头14形成水雾，给植物降温，提高湿度。

其中，所述壳体1顶端依次安装有温度传感器2和单片机16，所述温度传感器2位于单片机16右侧，所述温度传感器2的型号为PT-100，所述单片机16型号为MCS-51，所述温度传感器2的信号输出端与单片机16的信号输入端连接，所述单片机16的信号输出端与阀门5的信号输入端连接。

本实施例中如图1所示，通过温度传感器2便于直接了解，花池8的温度，通过单片机16便于信号转化和下达指令，方便控制装置。

其中，所述壳体1的内壁左端安装有无线信号接收器10，所述无线信号接收器10的型号为MW301RE，所述无线信号接收器10的信号输出端与单片机16的信号输入端连接。

本实施例中如图1所示，通过安装有无线信号接收器10，便于将信号上传物联网，也便于远程接收命令信号，完成远程操控，方便快捷。

需说明的是，本实用新型为一种可自动浇水的物联网花池，包括壳体1、温度传感器2、第一水管3、第二水管4、阀门5、浇水管6、浇水阀门7、花池8、蓄电池9、无线接收器10、小型水泵11、充电口12、进水管13、雾化喷头14、连接管15和单片机16均为通用标准件或本领域技术人员只晓部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时水管13连接外部水源，通过单片机16启动小型水泵11将水流压入第一水管3和第二水管4，最后水流进入网状胶水管6，通过将浇水管6如网格状，布置于花池底部，便于浇水时将花池8浇透，单片机16控制阀门5的开关，根据花池实际大小选择不同长度的连接管15，通过雾化喷头14形成水雾无线信号接收器10，便于将信号上传物联网，也便于远程接收命令信号，温度传感器2将花池实时上传，便于人们实时了解花池温度，从而下达浇水或者加湿的命令，当全程命令下达，通过无线接收器10接收命令，在通过单片机16将命令转化为信号下达。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
