技术领域

本实用新型涉及新能源电机领域，具体是一种新能源汽车电机安装座。

背景技术

电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置，按工作电源种类划分：可分为直流电机和交流电机，按工作电源种类划分可分为直流电机和交流电机，直流电动机按结构及工作原理可划分无刷直流电动机和有刷直流电动机，电机安装在电动车，以驱动电动车车轮，保证电动车进行移动的器件。

但是目前市场上的新能源汽车电机在长时间使用后，需要经常对其进行维护，维护过程中往往需要将新能源电机进行拆装，而现有技术的新能源汽车电机的安装座无法实现对新能源进行快速的拆装，无法很好的满足新能源汽车电机在维护过程中的快速拆装要求，而且新能源汽车电机在运转过程中，其产生的热量需要及时的散发出去，以避免新能源汽车电机过热导致其受损。

实用新型内容

本实用新型的目的在于提供一种新能源汽车电机安装座，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种新能源汽车电机安装座，包括具有安装槽的安装座本体以及设置在安装座本体上并用于对其底部具有固定底板的新能源电机本体进行安装固定的紧固机构，所述紧固机构包括具有导向倾斜面和固定平面的限位块以及对所述限位块起弹性支撑作用的弹性支撑件，所述紧固机构还包括用于调整所述限位块朝向的调节机构以及用于对所述调节机构进行锁定的锁定组件；

所述安装座本体上还具有位于安装槽下方的布气腔，其中安装槽与布气腔之间通过旋转的布气转盘相隔开，且所述布气转盘转动连接在支撑环座的底面，所述支撑环座的顶面均布安装有若干对所述新能源电机本体进行支撑的支承凸块，以使固定底板与支撑环座之间形成用于空气流通的通道；在本实用新型实施例中，所述安装座本体的一侧还安装有用于向所述布气腔内通入空气的引风机；所述安装座本体的另一侧还安装有用于驱动布气转盘旋转的驱动马达；

所述布气转盘上开设的若干布气孔呈一字型排布，布气腔内的气流经布气孔向上逸出并进入安装槽内，以实现对安装槽内的新能源电机本体进行散热，且旋转的布气转盘能够使得经布气孔向上逸出的均匀的吹向新能源电机本体上，保证了气流的均匀性，提高了对新能源电机本体的散热效果。

作为本实用新型进一步的方案：所述紧固机构设于安装座本体端部开设的柱形腔内，其中弹性支撑件转动设于柱形腔内，且所述弹性支撑件与设置在柱形腔外端部的调节机构固定连接，所述限位块与弹性支撑件固定连接。

作为本实用新型进一步的方案：所述弹性支撑件包括通过轴承转动设于固定底板内的支撑筒以及设于支撑筒内的支撑弹簧，其中支撑筒内开设有椭圆形腔，所述支撑弹簧置于椭圆形腔内，水平滑动设于椭圆形腔内的椭圆形滑块与所述支撑弹簧的一端连接，所述支撑弹簧的另一端与所述椭圆形腔远离限位块的一侧相连接。

作为本实用新型进一步的方案：所述弹性支撑件还包括与所述椭圆形滑块固定连接的支撑杆，其中所述限位块固定安装在所述支撑杆的另一端。

作为本实用新型进一步的方案：所述弹性支撑件中的支撑杆滑动贯穿于安装槽与柱形腔之间隔板上开设的通孔内。

作为本实用新型进一步的方案：所述调节机构包括调节盘、锁定螺栓、锁定槽和支撑轴，其中支撑轴转动贯穿设置在柱形腔的外端部，置于所述柱形腔内的支撑轴端部与所述弹性支撑件中的支撑筒固定连接，置于安装座本体外的支撑轴端部固定安装有调节盘。

作为本实用新型进一步的方案：所述锁定组件包括开设于所述安装座本体的外端上且与调节盘相对应的锁定槽以及与所述锁定槽相配合的锁定螺栓，所述锁定螺栓通过螺纹连接方式贯穿安装在调节盘上。

作为本实用新型进一步的方案：所述支撑环座的底面开设有环形导轨槽，所述布气转盘的顶面开设有与所述环形导轨槽相配合的环形导向块。

与现有技术相比，在本实用新型实施例提供的新能源汽车电机安装座中，当需要将新能源电机本体进行安装时，保持限位块的导向倾斜面朝上，然后将新能源电机本体放置在安装槽内并下压，此时新能源电机本体底部的固定底板向下运动时，固定底板的外端在导向倾斜面表面滑动，并推动限位块朝向远离固定底板的方向运动，此时的弹性支撑件处于压缩状态，让固定底板运动至越过限位块时，在弹性支撑的弹力支撑作用下，限位块复位并使导向倾斜面盖在固定底板的上方，从而实现对其底部具有固定底板的新能源电机本体进行安装固定；当需要将新能源电机本体进行拆除时，通过调节机构调整限位块的朝向至导向倾斜面朝下，此时工作人员向上拉动固定底板，固定底板能够推动弹性支撑件压缩，直至固定底板越过限位块，即可轻松将新能源电机本体取出。

本实用新型实施例还通过旋转的布气转盘能够使得经布气孔向上逸出的均匀的吹向新能源电机本体上，保证了气流的均匀性，提高了对新能源电机本体的散热效果。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例。

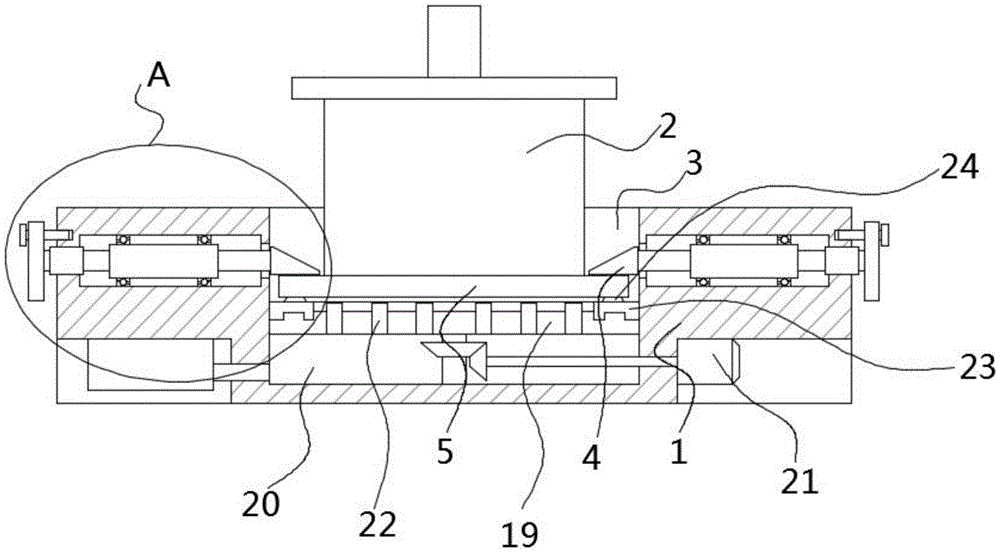

图1为本实用新型实施例提供的新能源汽车电机安装座的结构示意图。

图2为图1中A部分的放大结构示意图。

图3为本实用新型实施例提供的新能源汽车电机安装座中弹性支撑件的示意图。

图4为本实用新型实施例提供的新能源汽车电机安装座中支撑环座视角一的立体图。

图5为本实用新型实施例提供的新能源汽车电机安装座中支撑环座视角二的立体图。

图6为本实用新型实施例提供的新能源汽车电机安装座中布气转盘的立体结构图。

图中：1-安装座本体，2-新能源电机本体，3-安装槽，4-限位块，5-固定底板，6-柱形腔，7-调节盘，8-锁定螺栓，9-锁定槽，10-轴承，11-支撑筒，12-支撑杆，13-支撑弹簧，14-椭圆形滑块，15-椭圆形腔，16-支撑轴，17-通孔；

18-引风机，19-布气转盘，20-布气腔，21-驱动马达，22-布气孔，23-支撑环座，24-支承凸块，25-环形导轨槽，26-环形导向块；

41-导向倾斜面，42-固定平面。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1～3，在本实用新型提供的一个实施例中，一种新能源汽车电机安装座，包括具有安装槽3的安装座本体1以及设置在安装座本体1上并用于对其底部具有固定底板5的新能源电机本体2进行安装固定的紧固机构，所述紧固机构包括具有导向倾斜面41和固定平面42的限位块4以及对所述限位块4起弹性支撑作用的弹性支撑件，所述紧固机构还包括用于调整所述限位块4朝向的调节机构以及用于对所述调节机构进行锁定的锁定组件。

进一步的，所述安装座本体1上还具有位于安装槽3下方的布气腔20，其中安装槽3与布气腔20之间通过旋转的布气转盘19相隔开，且所述布气转盘19转动连接在支撑环座23的底面，所述支撑环座23的顶面均布安装有若干对所述新能源电机本体2进行支撑的支承凸块24，以使固定底板5与支撑环座23之间形成用于空气流通的通道；在本实用新型实施例中，所述安装座本体1的一侧还安装有用于向所述布气腔20内通入空气的引风机18；所述安装座本体1的另一侧还安装有用于驱动布气转盘19旋转的驱动马达21；

特别的是，在本实用新型实施例中，所述布气转盘19上开设的若干布气孔22呈一字型排布，布气腔20内的气流经布气孔22向上逸出并进入安装槽3内，以实现对安装槽3内的新能源电机本体2进行散热，且旋转的布气转盘19能够使得经布气孔22向上逸出的均匀的吹向新能源电机本体2上，保证了气流的均匀性，提高了对新能源电机本体2的散热效果。

在本实用新型实施例中，所述支撑环座23的底面开设有环形导轨槽25，所述布气转盘19的顶面开设有与所述环形导轨槽25相配合的环形导向块26。

为实现驱动马达21驱动布气转盘19的旋转，所述布气腔20内转动设有转动杆，所述布气转盘19沿其中轴线底面固定安装在转动杆的顶端，所述转动杆上安装有从动锥齿轮，所述驱动马达21的输出轴延伸至所述布气腔20内，且置于布气腔20内的驱动马达21的输出轴上安装有与所述从动锥齿轮相啮合的主动锥齿轮。

具体的，当需要将新能源电机本体2进行安装时，保持限位块4的导向倾斜面41朝上，然后将新能源电机本体2放置在安装槽3内并下压，此时新能源电机本体2底部的固定底板5向下运动时，固定底板5的外端在导向倾斜面41表面滑动，并推动限位块4朝向远离固定底板5的方向运动，此时的弹性支撑件处于压缩状态，让固定底板5运动至越过限位块4时，在弹性支撑的弹力支撑作用下，限位块4复位并使导向倾斜面41盖在固定底板5的上方，从而实现对其底部具有固定底板5的新能源电机本体2进行安装固定。

当需要将新能源电机本体2进行拆除时，通过调节机构调整限位块4的朝向至导向倾斜面41朝下，此时工作人员向上拉动固定底板5，固定底板5能够推动弹性支撑件压缩，直至固定底板5越过限位块4，即可轻松将新能源电机本体2取出。

具体的，在本实用新型实施例中，所述紧固机构设于安装座本体1端部开设的柱形腔6内，其中弹性支撑件转动设于柱形腔6内，且所述弹性支撑件与设置在柱形腔6外端部的调节机构固定连接，所述限位块4与弹性支撑件固定连接。

进一步的，如图2和图3所示，在本实用新型提供的实施例中，所述弹性支撑件包括通过轴承10转动设于固定底板5内的支撑筒11以及设于支撑筒11内的支撑弹簧13，其中支撑筒11内开设有椭圆形腔15，所述支撑弹簧13置于椭圆形腔15内，水平滑动设于椭圆形腔15内的椭圆形滑块14与所述支撑弹簧13的一端连接，所述支撑弹簧13的另一端与所述椭圆形腔15远离限位块4的一侧相连接；所述弹性支撑件还包括与所述椭圆形滑块14固定连接的支撑杆12，其中所述限位块4固定安装在所述支撑杆12的另一端，当新能源电机本体2安装在安装座本体1上，且支撑弹簧13处于自然状态下时，限位块4置于固定底板5的上方。

更进一步的，所述弹性支撑件中的支撑杆12滑动贯穿于安装槽3与柱形腔6之间隔板上开设的通孔17内。

进一步的，如图1和图2所示，所述调节机构包括调节盘7、锁定螺栓8、锁定槽9和支撑轴16，其中支撑轴16转动贯穿设置在柱形腔6的外端部，置于所述柱形腔6内的支撑轴16端部与所述弹性支撑件中的支撑筒11固定连接，置于安装座本体1外的支撑轴16端部固定安装有调节盘7。

在本实施例中，所述锁定组件包括开设于所述安装座本体1的外端上且与调节盘7相对应的锁定槽9以及与所述锁定槽9相配合的锁定螺栓8，所述锁定螺栓8通过螺纹连接方式贯穿安装在调节盘7上，通过操作调节盘7能够带动支撑轴16旋转，进而能够带动弹性支撑件旋转，进而使得限位块4旋转，调整限位块4的朝向完毕后，通过使锁定螺栓8旋转直至锁定螺栓8的端部抵在锁定槽9内，能够实现锁定、防止限位块4转动的效果。

在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
