技术领域

本实用新型涉及PVC管材技术领域，具体为一种可塑性蜂窝截面PVC管材。

背景技术

PVC即聚氯乙烯，是氯乙烯单体在过氧化物、偶氮化合物等引发剂；或在光、热作用下按自由基聚合反应机理聚合而成的聚合物，氯乙烯均聚物和氯乙烯共聚物统称之为氯乙烯树脂，其材料是一种非结晶性材料，PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂，具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性，其生产成本低且经济效益较优，被大量广泛应用于城市污水、雨水的排放回收，以及农业、化工、地下通信、电力等管道管网中，有技术中常采用不同颜色以区分不同线材，但是，在布线数量大，布线距离较远时，简单通过颜色已无法满足布线需求，而且各种线材直接裸露在地下或墙体内，容易受到腐蚀或其他损坏，对此，现有技术中出现了专用于布线用线管即蜂窝管，不仅能够轻易地寻找同一根线的线头和线尾，实现准确接线，而且还能对线材起到较好的保护作用，PVC蜂窝管是一种新型的光缆护套管，外形是采用一体多孔蜂窝结构，便于光缆的穿导、隔离及保护，具有耐酸性、抗老化、阻燃性和绝缘性能等特点，在光缆的保护中，需要较好的保温特性，以便于其长期使用，现有的PVC蜂窝管还存在以下缺点：

(1)、现有的PVC蜂窝管保温效果不够好，且两段管材之间的连接口易松动，容易影响管材的保温效果，因此需要改进。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种可塑性蜂窝截面PVC管材，通过设置密封塞，使其能够将蜂窝管的出口进行有效的密封，并且通过其内部开设的通线孔和通过密封环的设置，使光缆、线缆能够穿过通线孔并与具有弹性密封环接触，从而有效的保持蜂窝管内的密封效果，有效的减少了其内部空气的流通，进而有效的减少热量的流失，并且有效的减少了外部冷空气的进入，以至有效的增强了该管材的保温效果，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种可塑性蜂窝截面PVC管材，包括PVC外管本体，所述PVC外管本体的一端固定连接有卡块，所述PVC外管本体远离卡块的一端开设有与卡块相适配的卡槽，所述且所述卡块于卡槽的内部均开设有螺丝孔，所述且所述螺丝孔的内部螺纹连接有固定螺丝；

所述PVC外管本体的内部设置有蜂窝管，所述蜂窝管的一端设置有密封块，所述密封块包括密封塞与限位环，所述限位环的内部开设有通线孔，所述通线孔的内表面固定连接有密封环；

所述PVC外管本体的内部设置有保温层，所述保温层与蜂窝管之间设置有填充物。

可选的，所述卡块的数量为两个，且两个所述卡块于PVC外管本体的中心相对称。

可选的，所述卡槽的数量为六个，且六个所述卡槽以PVC外管本体截面的中心为圆点均匀阵列。

可选的，所述PVC外管本体通过其一端设有的卡块与相邻的PVC外管本体的一端开设的卡槽卡接，且所述卡块于卡槽的内部通过固定螺丝进行固定。

可选的，所述橡胶塞为与蜂窝管相适配的橡胶塞，所述密封块通过橡胶塞卡接于蜂窝管的一端，且通过所述限位环进行限位。

可选的，所述密封塞与限位环的内部均开设有通线孔，所述密封环为橡胶材质。

可选的，所述保温层的材质为保温棉，且所述填充物为岩棉。

(三)有益效果

本实用新型提供了一种可塑性蜂窝截面PVC管材，具备以下有益效果：

(1)、该可塑性蜂窝截面PVC管材，通过设置密封塞，使其能够将蜂窝管的出口进行有效的密封，并且通过其内部开设的通线孔和通过密封环的设置，使光缆、线缆能够穿过通线孔并与具有弹性密封环接触，从而有效的保持蜂窝管内的密封效果，有效的减少了其内部空气的流通，进而有效的减少热量的流失，并且有效的减少了外部冷空气的进入，以至有效的增强了该管材的保温效果。

(2)、该可塑性蜂窝截面PVC管材，一方面通过设置保温层且保温层的材质采用保温棉，使该管材具有良好的保温效果，从而有效的增强了该装置对光缆、线缆的保护效果，进而有效的延长了光缆、线缆的使用寿命，通过保温层与蜂窝管之间设置填充物，且填充物采用岩棉，岩棉具有良好的抗冻性，从而有效的增强了蜂窝管的抗冻性能，进而有效的延长了该管材的使用寿命，另一方面通过卡块与卡槽的配合使用，使两个PVC外管本体之间通过卡块与卡槽之间进行卡接，有效的增强了该装置的便捷性，通过螺丝钉的进一步固定，有效的增强了两个PVC外管本体之间的牢固性。

附图说明

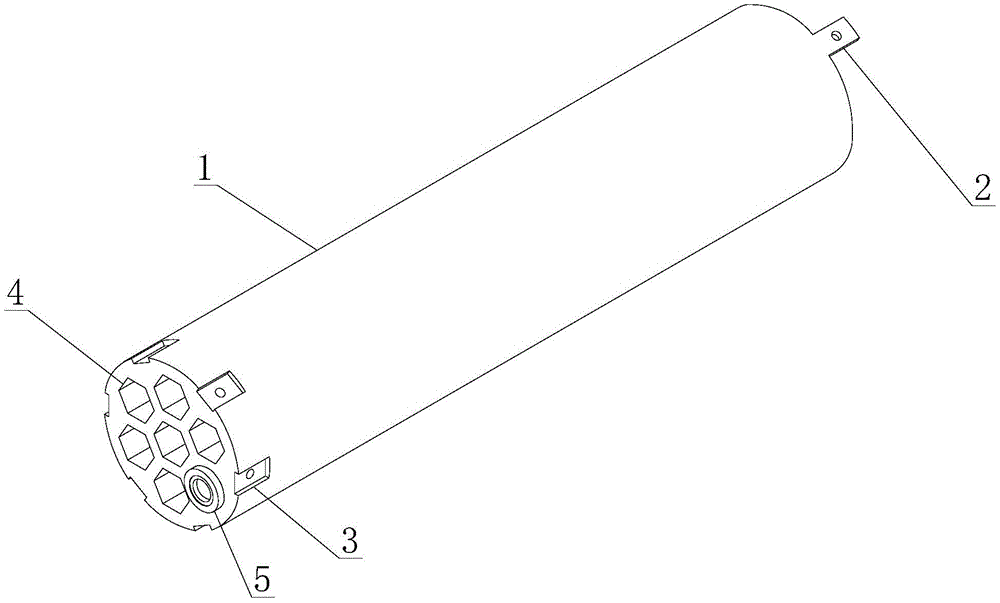

图1为本实用新型的结构示意图；

图2为本实用新型卡块的结构示意图；

图3为本实用新型密封块的结构示意图；

图4为本实用新型的内部结构示意图。

图中：1-PVC外管本体，2-卡块，3-卡槽，4-蜂窝管，5-密封块，501-密封塞，502-限位环，6-密封环，7-保温层，8-填充物。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1-4，本实用新型提供一种技术方案：一种可塑性蜂窝截面PVC管材，包括PVC外管本体1，PVC外管本体1的一端固定连接有卡块2，PVC外管本体1远离卡块2的一端开设有与卡块2相适配的卡槽3，且卡块2于卡槽3的内部均开设有螺丝孔，且螺丝孔的内部螺纹连接有固定螺丝；

PVC外管本体1的内部设置有蜂窝管4，蜂窝管4的一端设置有密封块5，密封块5包括密封塞501与限位环502，限位环502的内部开设有通线孔，通线孔的内表面固定连接有密封环6；

PVC外管本体1的内部设置有保温层7，保温层7与蜂窝管4之间设置有填充物8。

作为本实用新型的一种可选技术方案：

卡块2的数量为两个，且两个卡块2于PVC外管本体1的中心相对称。

作为本实用新型的一种可选技术方案：

卡槽3的数量为六个，且六个卡槽3以PVC外管本体1截面的中心为圆点均匀阵列。

作为本实用新型的一种可选技术方案：

PVC外管本体1通过其一端设有的卡块2与相邻的PVC外管本体1的一端开设的卡槽3卡接，且卡块2于卡槽3的内部通过固定螺丝进行固定，通过卡块2与卡槽3的配合使用，使两个PVC外管本体1之间通过卡块2与卡槽3之间进行卡接，有效的增强了该装置的便捷性，通过螺丝钉的进一步固定，有效的增强了两个PVC外管本体1之间的牢固性，并且使该装置便于安装和拆卸。

作为本实用新型的一种可选技术方案：

密封塞501为与蜂窝管4相适配的橡胶塞，密封块5通过密封塞501卡接于蜂窝管4的一端，且通过限位环502进行限位。

作为本实用新型的一种可选技术方案：

密封塞501与限位环502的内部均开设有通线孔，密封环6为橡胶材质，通过设置密封塞501，使其能够将蜂窝管4的出口进行有效的密封，并且通过其内部开设的通线孔和通过密封环6的设置，使光缆、线缆能够穿过通线孔并与具有弹性密封环6接触，从而有效的保持蜂窝管4内的密封效果，有效的减少了其内部空气的流通，进而有效的减少热量的流失，并且有效的减少了外部冷空气的进入，以至有效的增强了该管材的保温效果。

作为本实用新型的一种可选技术方案：

保温层7的材质为保温棉，且填充物8为岩棉，保温棉是由高纯度的黏土熟料、氧化铝粉、硅石粉、铬英砂等原料制成的无毒、无害、无污染的新型保温材料,保温棉可进一步加工成纤维毯、板、纸、布、绳等制品,陶瓷纤维是一种高效绝热材料，具有重量轻、强度高、抗氧化、导热率低、柔软性好、耐腐蚀、热容小及隔音等特点，通过设置保温层7且保温层7的材质采用保温棉，使该管材具有良好的保温效果，从而有效的增强了该装置对光缆、线缆的保护效果，进而有效的延长了光缆、线缆的使用寿命，通过保温层7与蜂窝管4之间设置填充物8，且填充物8采用岩棉，岩棉具有良好的抗冻性，从而有效的增强了蜂窝管4的抗冻性能，进而有效的延长了该管材的使用寿命。

使用者在使用时，通过设置密封塞501，使其能够将蜂窝管4的出口进行有效的密封，并且通过其内部开设的通线孔和通过密封环6的设置，使光缆、线缆能够穿过通线孔并与具有弹性密封环6接触，从而有效的保持蜂窝管4内的密封效果，有效的减少了其内部空气的流通，进而有效的减少热量的流失，并且有效的减少了外部冷空气的进入，以至有效的增强了该管材的保温效果，一方面通过设置保温层7且保温层7的材质采用保温棉，使该管材具有良好的保温效果，从而有效的增强了该装置对光缆、线缆的保护效果，进而有效的延长了光缆、线缆的使用寿命，通过保温层7与蜂窝管4之间设置填充物8，且填充物8采用岩棉，岩棉具有良好的抗冻性，从而有效的增强了蜂窝管4的抗冻性能，进而有效的延长了该管材的使用寿命，另一方面通过卡块2与卡槽3的配合使用，使两个PVC外管本体1之间通过卡块2与卡槽3之间进行卡接，有效的增强了该装置的便捷性，通过螺丝钉的进一步固定，有效的增强了两个PVC外管本体1之间的牢固性，并且使该装置便于安装和拆卸。

综上所述，该可塑性蜂窝截面PVC管材，使用时通过设置密封塞501，使其能够将蜂窝管4的出口进行有效的密封，并且通过其内部开设的通线孔和通过密封环6的设置，使光缆、线缆能够穿过通线孔并与具有弹性密封环6接触，从而有效的保持蜂窝管4内的密封效果，有效的减少了其内部空气的流通，进而有效的减少热量的流失，并且有效的减少了外部冷空气的进入，以至有效的增强了该管材的保温效果，一方面通过设置保温层7且保温层7的材质采用保温棉，使该管材具有良好的保温效果，从而有效的增强了该装置对光缆、线缆的保护效果，进而有效的延长了光缆、线缆的使用寿命，通过保温层7与蜂窝管4之间设置填充物8，且填充物8采用岩棉，岩棉具有良好的抗冻性，从而有效的增强了蜂窝管4的抗冻性能，进而有效的延长了该管材的使用寿命，另一方面通过卡块2与卡槽3的配合使用，使两个PVC外管本体1之间通过卡块2与卡槽3之间进行卡接，有效的增强了该装置的便捷性，通过螺丝钉的进一步固定，有效的增强了两个PVC外管本体1之间的牢固性，并且使该装置便于安装和拆卸，该管材不仅具有良好的保温效果，并且连接牢固，因此该管材具有一定的实用性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
