技术领域

本实用新型属于一种PVC管材，具体涉及一种PVC管扩口安装结构。

背景技术

目前，国内经济发展迅猛，各个城市的急速发展，基建设施和市政工程的大量开展，对大型地下管道铺设势在必行。管道是人们日常生活生产中用于供水、排水的设施，管道在生产时长度有限，为了满足长距离输送水的要求，需要将多段管道连接起来，对于PVC或HDPE类型的管道，一般采用套接的方式进行连接，因此亟需一种PVC管扩口安装结构。

实用新型内容

(一)技术问题

综上所述，本实用新型目的在于提供一种PVC管扩口安装结构，以解决背景技术中指出的问题。

(二)技术方案

本实用新型提供了一种PVC管扩口安装结构，包括：管体、管孔、支撑杆、橡胶层、上抱箍、下抱箍、固定块、螺栓、螺母、第一套管、第二套管、圆孔，所述管体顶部固定安装有上抱箍，所述管体底部固定安装有下抱箍，所述上抱箍左右两端均固定安装有固定块，所述下抱箍左右两端均固定安装有固定块，所述管体内部固定设有管孔，所述第一套管和第二套管均呈空心结构，所述管孔内部固定安装有第一套管，所述第一套管的管孔内部固定安装有第二套管，所述第一套管和第二套管管孔内部均固定安装有橡胶层，所述第二套管管孔内部固定安装有支撑杆。

优选的，所述固定块上固定设有圆孔。

优选的，所述橡胶层外部呈螺纹状。

优选的，所述第一套管和第二套管呈密封结构。

优选的，所述支撑杆呈十字架结构。

优选的，所述螺栓贯穿于圆孔中，且圆孔底部与螺母套接。

(三)有益效果

本实用新型通过管体顶部和底部固定安装有抱箍，管孔内部固定安装大小不同的套管和套管内部固定安装的橡胶层，能够起到固定管道，根据不同的管道选择不同的套管，易于安装等优点。

附图说明

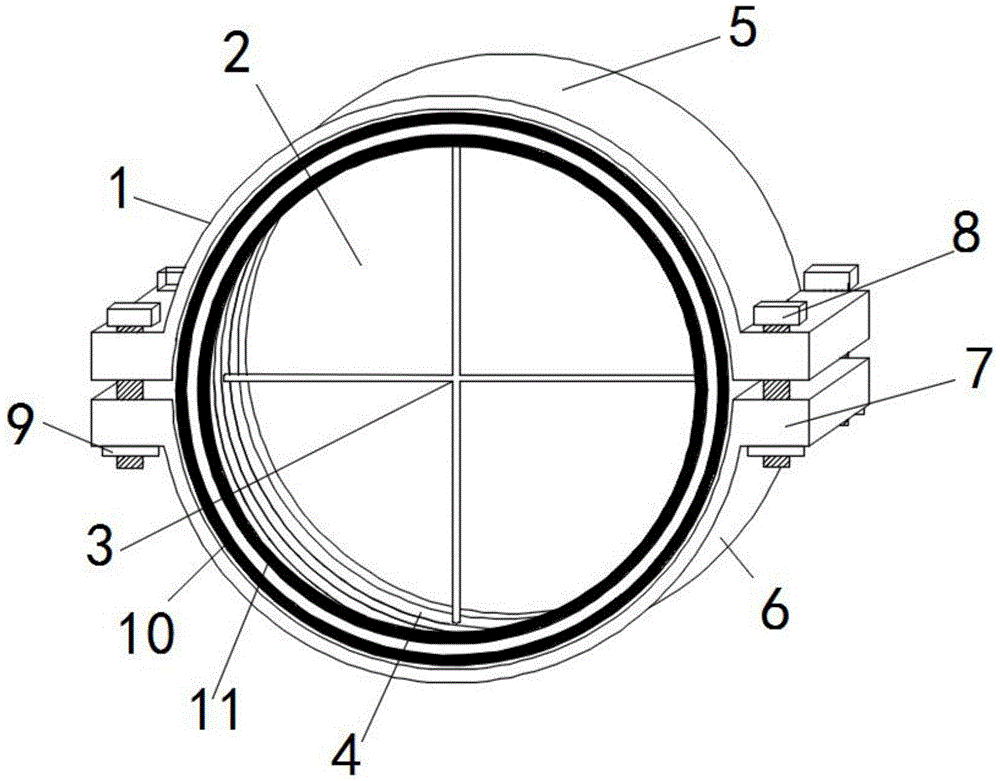

图1是本实用新型的整体结构示意图；

图2是本实用新型的固定块放大图。

图1-2，部件名称或线条与附图编号的对应关系为：

管体-1，管孔-2，支撑杆-3，橡胶层-4，上抱箍-5，下抱箍-6，固定块-7，螺栓-8，螺母-9，第一套管-10，第二套管-11，圆孔-12。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

参阅图1-2；

本实用新型的实施提供了一种PVC管扩口安装结构，包括:管体1、管孔2、支撑杆3、橡胶层4、上抱箍5、下抱箍6、固定块7、螺栓8、螺母9、第一套管10、第二套管11、圆孔12，所述管体1顶部固定安装有上抱箍5，所述管体1底部固定安装有下抱箍6，所述上抱箍5左右两端均固定安装有固定块7，所述下抱箍6左右两端均固定安装有固定块7，所述管体1内部固定设有管孔2，所述第一套管10和第二套管11均呈空心结构，所述管孔2内部固定安装有第一套管10，所述第一套管10的管孔2内部固定安装有第二套管11，所述第一套管10和第二套管11管孔2内部均固定安装有橡胶层4，所述第二套管11管孔2内部固定安装有支撑杆3。

其中，固定块7上固定设有圆孔12，便于螺栓8能够贯穿圆孔12固定上抱箍5和下抱箍6。

其中，橡胶层4外部呈螺纹状，便于管道套接后不易滑落。

其中，第一套管10和第二套管11呈密封结构，便于根据不同的管道而选择合适的套管安装。

其中，支撑杆3呈十字架结构，便于支撑套管使套管不易变形。

其中，螺栓8贯穿圆孔12，且圆孔12底部螺母9套接，便于固定和加固套管。

工作原理：首先，通过上抱箍5，起到对管道进行固定和加固的作用，其次，通过上抱箍5和下抱箍6左右两端均固定安装有固定块7，固定块7上固定设有圆孔12，可使用螺栓8贯穿圆孔12，圆孔12底部使用螺母9固定，第一套管10和第二套管11底部密封结构，安装管道时，可以根据不同的管道选择第一套管10或者第二套管11，最后，通过橡胶层4上呈螺纹结构，使得安装管道时能够起到固定作用，第二套管11管孔2内部固定安装有支撑杆3，起到保护套管不易变形的作用，而且安装简便，安装效率高。
