技术领域

本实用新型涉及PVC管技术领域，尤其涉及一种PVC管材锯断夹装台装置。

背景技术

目前国内塑料管道生产能力达500万吨，主要有PVC、PE和PP－R管道三大类，其中PVC管道是市场份额最大的塑料管道，占塑料管道近70％的份额。PVC管材生产线3000余条。年生产能力400万吨以上，2015年PVC管道(管件)年产量达350多万吨。在塑料管道中，PVC的份额为70％，PE占25％，PP－R占4％，其它占1％。现有技术中，PVC管道在连续加工过程中需要进行及时切断操作，一般都采用传统的人工切断方法，切割效率低，且切口不整齐。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种PVC管材锯断夹装台装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种PVC管材锯断夹装台装置，包括底座和防护壳体，所述底座的上方固定安装有防护壳体，所述防护壳体的顶部固定安装有控制开关，所述防护壳体内壁的底端固定安装有滑槽，所述防护壳体的内部上方固定安装有液压缸，所述液压缸的底端通过活塞杆固定连接有底板，所述底板的左右两端均固定连接有限位杆，所述底板的下方左侧固定安装有驱动电机，所述驱动电机的下方通过传动轴转动安装有刀片，所述底板的下方右侧固定安装有固定板，所述底板的内部嵌入设置有支撑杆，所述支撑杆的另一端固定连接有限位弹簧。

作为上述技术方案的进一步描述：所述固定板的底端呈中空的半圆柱状，所述支撑杆的数量为五个，五个所述支撑杆围绕固定板的底端呈圆弧状设置。

作为上述技术方案的进一步描述：所述限位弹簧的另一端与底板内部固定连接。

作为上述技术方案的进一步描述：所述刀片的底端与固定板的底端处在同一横向水平面上。

作为上述技术方案的进一步描述：所述液压缸和驱动电机均通过控制开关与外部电源之间电性连接。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，通过安装有固定板，使得当PVC管道放置在装置内部时，固定板和刀片同时下移，固定板可对PVC管道的一侧进行固定，使得左侧的刀片在对PVC管道一侧进行切断时，PVC管道另一端被固定，使得其不容易翘起，切割效率更高，切口更加整齐。

2、本实用新型中，通过安装有驱动电机，使得在调整刀片对PVC管道的切割角度时，可通过打开驱动电机，使得驱动电机可带动刀片缓慢旋转至相对应的角度，不需要反复调整刀片位置，使用更加便捷安全。

附图说明

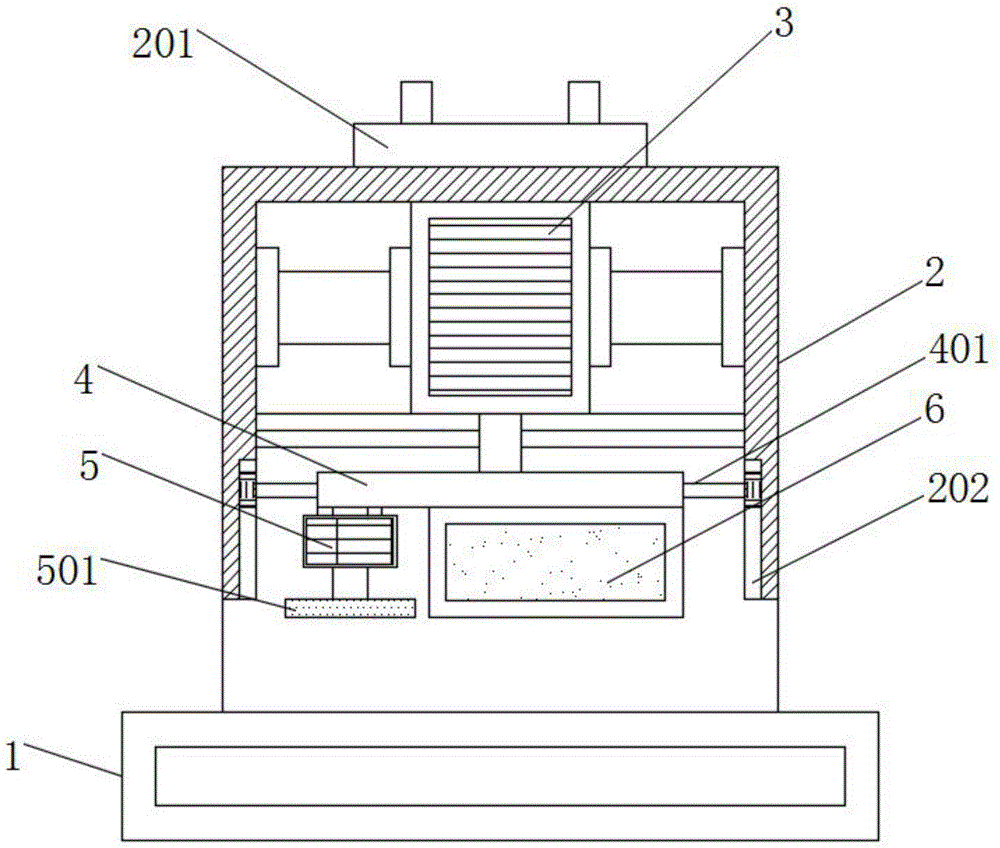

图1为本实用新型中整体结构示意图；

图2为本实用新型中固定板局部结构右侧剖面示意图；

图3为本实用新型中图2A处放大结构示意图。

图例说明：

1、底座；2、防护壳体；201、控制开关；202、滑槽；3、液压缸；4、底板；401、限位杆；5、驱动电机；501、刀片；6、固定板；7、支撑杆；701、限位弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-3，一种PVC管材锯断夹装台装置，包括底座1和防护壳体2，底座1的上方固定安装有防护壳体2，防护壳体2的顶部固定安装有控制开关201，防护壳体2内壁的底端固定安装有滑槽202，防护壳体2的内部上方固定安装有液压缸3，液压缸3的底端通过活塞杆固定连接有底板4，底板4的左右两端均固定连接有限位杆401，底板4的下方左侧固定安装有驱动电机5，驱动电机5的下方通过传动轴转动安装有刀片501，底板4的下方右侧固定安装有固定板6，底板4的内部嵌入设置有支撑杆7，支撑杆7的另一端固定连接有限位弹簧701。

进一步的，固定板6的底端呈中空的半圆柱状，支撑杆7的数量为五个，五个支撑杆7围绕固定板6的底端呈圆弧状设置，更加便于PVC管道放置在固定板6下方时，固定板6下方的支撑杆7可对PVC管道的上方的多个面进行固定支撑，有效的防止了PVC管道在切割时翘起，影响刀片501的切割效果。

进一步的，限位弹簧701的另一端与底板4内部固定连接，使得当固定板6下方的支撑杆7与PVC管道接触后继续下移时，支撑杆7另一端的限位弹簧701压缩，产生反弹力推动支撑杆7紧贴PVC管道上表面，对PVC管道进行固定，使得其切割时不容易翘起，切割效率更高，切口更加整齐。

进一步的，刀片501的底端与固定板6的底端处在同一横向水平面上，使得当PVC管道放置在装置内部时，固定板6和刀片501同时下移，固定板6可对PVC管道的一侧进行固定，使得左侧的刀片501在对PVC管道一侧进行切断时，PVC管道另一端被固定，使得其不容易翘起，切割效率更高，切口更加整齐。

进一步的，液压缸3和驱动电机5均通过控制开关201与外部电源之间电性连接，更加便于控制开关201切断或者连接液压缸3和驱动电机5的电源，对液压缸3和驱动电机5进行控制。

工作原理：使用时，预先将装置放置平稳的地面上并将装置与外部电源连接，当装置开始工作时，预先将PVC管道嵌入至装置内部，之后按动控制开关201，液压缸3推动底板4和限位杆401同时下移，这时限位杆401在滑槽202中滑动，固定板6和刀片501同时下移，固定板6下方的支撑杆7与PVC管道接触，继续下移时支撑杆7另一端的限位弹簧701压缩，产生反弹力推动支撑杆7紧贴PVC管道上表面，对PVC管道进行固定，使得左侧的刀片501在对PVC管道一侧进行切断时，由于PVC管道另一端被固定，使得其不容易翘起，切割效率更高，而在调整刀片501对PVC管道的切割角度时，可通过预先打开驱动电机5，使得驱动电机5可带动刀片501缓慢旋转至相对应的角度，不需要反复调整刀片501位置，使用更加便捷安全。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
