技术领域

本实用新型涉及汽车电池箱设备技术领域，尤其涉及一种新能源汽车电池箱。

背景技术

新能源汽车在近年来获得高速发展，电池为电动汽车重要的组成部分，电池箱的作用为包覆、安装电池组，电池箱的结构和制作方法等已有众多厂商进行了研究。

为了将电池与外界环境隔绝，并对电池进行有效的防护，现有的电池箱均为封闭状态，然而电池在工作时会散发出大量热量，使得电池箱内部温度升高，封闭的电池箱难以快速的将内部的热量散发出去，使得电池温度始终处于较高的状态，长此以往会对电池造成损害，缩短了电池的使用寿命。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新能源汽车电池箱。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新能源汽车电池箱，包括箱体，所述箱体的两个相对内壁均开设有滑槽，所述滑槽内密封滑动连接有滑块，所述滑块通过弹簧弹性连接在滑槽的内壁上，所述箱体的两个相对侧壁均开设有条形槽，所述条形槽通过气孔与滑槽内部连通，所述条形槽的内底部固定连接有不锈钢管，所述不锈钢管内填充有冷却剂，所述箱体的内壁上开设有多个与条形槽连通的出气口，所述箱体的侧壁上固定连接有散热翅片。

优选地，所述箱体的上端转动连接有盖板，所述盖板的下端嵌设有永磁铁，所述箱体的上端嵌设有铁块。

优选地，所述滑块的侧壁上固定连接有刷板，所述刷板的侧壁上固定连有多个刷毛。

优选地，所述弹簧的一端固定连接在滑块的侧壁上，所述弹簧的另一端固定连接在滑槽的内壁上。

优选地，所述气孔内嵌设有滤层，所述滤层的材料为防尘海绵。

优选地，多个所述出气口在箱体内壁上等间距分布，所述散热翅片由导热良好的铜材料制成。

本实用新型具有以下有益效果：

1、通过汽车在行驶时产生的来回晃动，在弹簧的作用下使得滑块在滑槽内来回滑动，可将箱体内的热空气抽出，并将外界的冷空气抽入箱体内，可进行快速而高效的散热，使得电池箱内电池温度处于较低状态，避免电池在高温状态下受到损害；

2、通过在条形槽内设置填充了冷却剂的不锈钢管，并在箱体的外壁上设置铜制的散热翅片，可进一步加速电池箱热量的散发，从而提高其散热效率。

附图说明

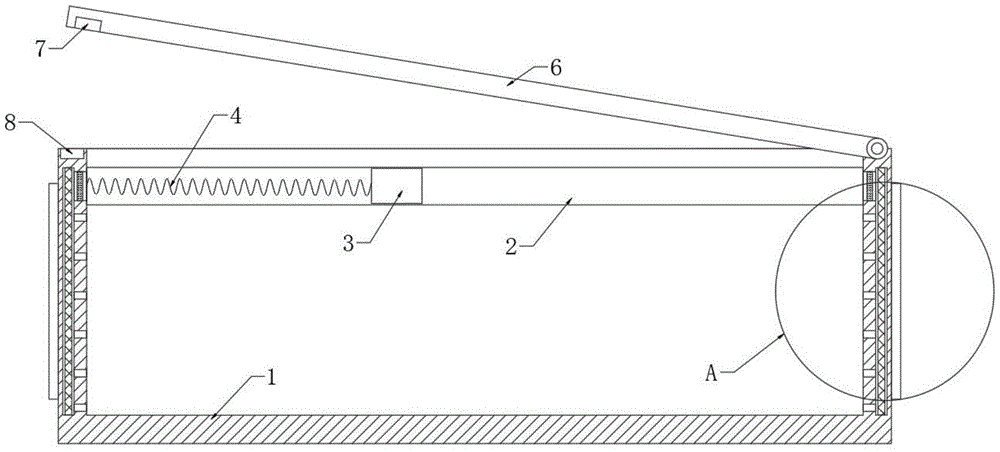

图1为本实用新型提出的一种新能源汽车电池箱的结构示意图；

图2为本实用新型提出的一种新能源汽车电池箱的俯视结构示意图；

图3为本实用新型提出的一种新能源汽车电池箱的A处结构放大示意图。

图中：1箱体、2滑槽、3滑块、4弹簧、5出气口、6盖板、7永磁铁、8铁块、9刷板、10条形槽、11气孔、12滤层、13散热翅片、14不锈钢管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种新能源汽车电池箱，包括箱体1，箱体1的两个相对内壁均开设有滑槽2，滑槽3内密封滑动连接有滑块3，滑块3通过弹簧4弹性连接在滑槽2的内壁上，弹簧4的一端固定连接在滑块3的侧壁上，弹簧4的另一端固定连接在滑槽3的内壁上，箱体1的两个相对侧壁均开设有条形槽10，条形槽10通过气孔11与滑槽2内部连通，气孔11内嵌设有滤层12，滤层12的材料为防尘海绵，需要说明的是，通过在气孔11内设置防尘海绵制成的滤层12，可在空气流动时过滤空气中的灰尘，从而可达到除尘作用，条形槽10的内底部固定连接有不锈钢管14，不锈钢管14内填充有冷却剂，箱体1的内壁上开设有多个与条形槽10连通的出气口5，箱体1的侧壁上固定连接有散热翅片13，多个出气口5在箱体1内壁上等间距分布，散热翅片13由导热良好的铜材料制成。

箱体1的上端转动连接有盖板6，盖板6的下端嵌设有永磁铁7，箱体1的上端嵌设有铁块8，滑块3的侧壁上固定连接有刷板9，刷板9的侧壁上固定连有多个刷毛。

值得一提的是，在两个滑块3之间设置带刷毛的刷板9，可对箱体1内的电池表面进行清洁，避免灰尘在电池表面堆积而阻隔电池热量散发。

本实用新型中，当汽车在行驶过程中，由于不停的加速、减速会产生前后的晃动，在弹簧4的作用下使得滑块3在滑槽2内来回滑动，可将空气由气孔11挤至一侧的条形槽10内，并由出气口5排出，将空气由另一侧的条形槽10抽入，使得空气在箱体1内流动起来，并逐渐将电池所散发的热量传递至不锈钢管14内的冷却剂内，再由散热翅片13散发出去。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
