技术领域

本实用新型涉及新能源技术领域，具体为一种新能源电池加工用工作台。

背景技术

电池指盛有电解质溶液和金属电极以产生电流的杯、槽或其他容器或复合容器的部分空间，能将化学能转化成电能的装置，具有正极、负极之分，随着科技的进步，电池泛指能产生电能的小型装置，如太阳能电池，电池的性能参数主要有电动势、容量、比能量和电阻，利用电池作为能量来源，可以得到具有稳定电压，稳定电流，长时间稳定供电，受外界影响很小的电流，并且电池结构简单，携带方便，充放电操作简便易行，不受外界气候和温度的影响，性能稳定可靠，在现代社会生活中的各个方面发挥有很大作用在电池进行加工时，需要对电池进行固定来达到加工的效果，但是现有技术在对电池进行固定时，由于需要对不同的电池进行固定，导致现有的电池在加工时夹紧效果不好的问题，费时费力，不方便使用者的使用，降低了电池加工生产的效率为此，我们提出一种新能源电池加工用工作台。

实用新型内容

本实用新型的目的在于提供一种新能源电池加工用工作台，具备固定效果好的优点，解决了现有的电池在加工时夹紧效果不好的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新能源电池加工用工作台，包括工作台，所述工作台内腔顶部的中轴处固定连接有固定块，所述固定块的两侧均固定连接有气缸，所述气缸远离固定块的一侧固定连接有活动块，所述活动块远离气缸的一侧活动连接有活动杆，所述活动杆远离活动块的一侧活动连接有移动杆，两个移动杆相对的一侧均活动连接有滚轮，所述工作台内腔底部的中轴处固定连接有斜块，所述斜块的斜面开设有斜槽，所述斜槽的内腔与滚轮活动连接，两个移动杆相背的一侧均设置有固定杆，所述固定杆的顶部依次贯穿工作台与保护箱并延伸至保护箱的内腔，两个固定杆相对一侧的顶部均固定连接有固定板，所述固定板远离固定杆的一侧设置有电池本体，所述工作台底部的两侧均固定连接有柜体。

优选的，所述工作台内腔底部的两侧与保护箱内腔顶部的两侧均开设有第一滑槽，所述第一滑槽的内腔滑动连接有第一滑块，所述第一滑块远离第一滑槽的一侧与固定杆固定连接，所述工作台内腔的顶部并位于中轴处的两侧均开设有第二滑槽，所述第二滑槽的内腔滑动连接有第二滑块，所述第二滑块的底部与活动块固定连接，两个固定杆相对一侧的底部均开设有第三滑槽，所述第三滑槽的内腔滑动连接有第三滑块，所述第三滑块远离第三滑槽的一侧与移动杆固定连接。

优选的，所述保护箱内腔的两侧均固定连接有第一弹簧，所述第一弹簧远离保护箱的一侧与固定杆固定连接，所述工作台内腔的两侧均固定连接有第二弹簧，所述第二弹簧远离工作台的一侧与固定杆固定连接。

优选的，所述工作台顶部的两侧与保护箱底部的两侧均开设有配合固定杆使用的通孔。

优选的，所述柜体的底部固定连接有固定柱，所述固定柱的底部活动连接有移动轮，所述固定柱的左侧设置有闸片。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置了固定块、气缸、活动块、活动杆、移动杆、滚轮、斜块、斜槽的配合使用，解决了现有的电池在加工时夹紧效果不好的问题，达到了省时省力，方便了使用者的使用，提高了电池加工生产的效率，值得推广。

2、本实用新型通过设置了第一滑槽与第一滑块，稳定了固定杆的工作，避免了固定杆工作时出现晃动的现象，通过设置第二滑槽与第二滑块，稳定了活动块的工作，避免了活动块工作时出现晃动的现象，通过设置第一弹簧与第二弹簧，对固定杆起到了减震的作用，避免了固定杆与工作台碰撞的现象，通过设置固定柱、闸片与移动轮，设备的移动，避免了设备移动困难的现象。

附图说明

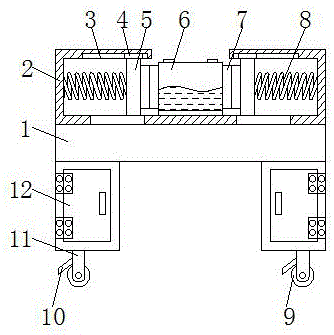

图1为本实用新型主视图；

图2为本实用新型工作台内部结构示意图；

图3为本实用新型A部结构放大示意图。

图中：1工作台、2保护箱、3第一滑槽、4第一滑块、5固定杆、6电池本体、7固定板、8第一弹簧、9移动轮、10闸片、11固定柱、12柜体、13固定块、14气缸、15活动块、16活动杆、17移动杆、18滚轮、19斜块、20斜槽、21第二滑槽、22第二滑块、23第三滑槽、24第三滑块、25第二弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种新能源电池加工用工作台，包括工作台1，工作台1内腔顶部的中轴处固定连接有固定块13，固定块13的两侧均固定连接有气缸14，气缸14的型号为：SDA40-50，气缸14远离固定块13的一侧固定连接有活动块15，工作台1内腔的顶部并位于中轴处的两侧均开设有第二滑槽21，第二滑槽21的内腔滑动连接有第二滑块22，第二滑块22的底部与活动块15固定连接，通过设置第二滑槽21与第二滑块22，稳定了活动块15的工作，避免了活动块15工作时出现晃动的现象，活动块15远离气缸14的一侧活动连接有活动杆16，活动杆16远离活动块15的一侧活动连接有移动杆17，两个固定杆5相对一侧的底部均开设有第三滑槽23，第三滑槽23的内腔滑动连接有第三滑块24，第三滑块24远离第三滑槽23的一侧与移动杆17固定连接，两个移动杆17相对的一侧均活动连接有滚轮18，工作台1内腔底部的中轴处固定连接有斜块19，斜块19的斜面开设有斜槽20，斜槽20的内腔与滚轮18活动连接，两个移动杆17相背的一侧均设置有固定杆5，工作台1内腔底部的两侧与保护箱2内腔顶部的两侧均开设有第一滑槽3，第一滑槽3的内腔滑动连接有第一滑块4，第一滑块4远离第一滑槽3的一侧与固定杆5固定连接，通过设置了第一滑槽3与第一滑块4，稳定了固定杆5的工作，避免了固定杆5工作时出现晃动的现象，保护箱2内腔的两侧均固定连接有第一弹簧8，第一弹簧8远离保护箱2的一侧与固定杆5固定连接，工作台1内腔的两侧均固定连接有第二弹簧25，第二弹簧25远离工作台1的一侧与固定杆5固定连接，通过设置第一弹簧8与第二弹簧25，对固定杆5起到了减震的作用，避免了固定杆5与工作台1碰撞的现象，工作台1顶部的两侧与保护箱2底部的两侧均开设有配合固定杆5使用的通孔，固定杆5的顶部依次贯穿工作台1与保护箱2并延伸至保护箱2的内腔，两个固定杆5相对一侧的顶部均固定连接有固定板7，固定板7远离固定杆5的一侧设置有电池本体6，工作台1底部的两侧均固定连接有柜体12，柜体12的底部固定连接有固定柱11，固定柱11的底部活动连接有移动轮9，固定柱11的左侧设置有闸片10，通过设置固定柱11、闸片10与移动轮9，设备的移动，避免了设备移动困难的现象。

使用时，通过气缸14带动活动块15进行移动，活动块15带动活动杆16进行移动，活动杆16带动移动杆17进行移动，通过滚轮18与斜块19的配和，移动杆17带动固定杆5进行移动，固定杆5带动固定板7进行移动，通过固定板7对电池本体6进行固定。

综上所述：该新能源电池加工用工作台，通过设置了固定块13、气缸14、活动块15、活动杆16、移动杆17、滚轮18、斜块19、斜槽20的配合，解决了现有的电池在加工时夹紧效果不好的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
