技术领域

本实用新型涉及供水设备技术领域，具体为一种新型风力供水装置。

背景技术

自然界中常见的再生能源包括风能、太阳能、潮汐能、地热能等等，这些再生能源具有可循环使用并且对环境不会造成污染等优点，其中风能的利用也越来越普遍，利用风能可进行风力发电、风帆助航、风力提水等，在一些广阔的户外地带和一些偏远的西部地带里，农田种植还有一些农场等养殖大量家禽的地方，都需要使用供水设备抽取适量的地下水进行供水。

但是，现有技术中，供水设备一种是需要使用电动驱动装置作为动力源，需要消耗较高的电能，不具有节能环保效果，还有一种是手动进行抽水，操作费时费力，手动抽水工作效率低，为此，我们提出一种新型风力供水装置用于解决上述问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种新型风力供水装置，解决了供水设备需要使用电动驱动装置作为动力源，需要消耗较高的电能，不具有节能环保效果，或者是人工手动进行抽水，操作费时费力的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种新型风力供水装置，包括立柱，所述立柱的一侧开设有安装孔，安装孔内转动安装有转轴，转轴的两端均延伸至安装孔外，转轴的一端固定安装有扇叶，转轴远离扇叶的一端固定安装有第一连接杆，第一连接杆的底端铰接有第二连接杆，第二连接杆的下方设有抽水筒，抽水筒的顶部为开口设置，抽水筒的底部固定安装有吸水管，吸水管与抽水筒内部相连通，抽水筒内滑动密封安装有活塞，活塞的顶部固定安装有导向杆，导向杆的顶端延伸至抽水筒外并与第二连接杆的底端相铰接，抽水筒远离立柱的一侧固定安装有出水管，出水管为倾斜设置，出水管与抽水筒内部相连通，抽水筒远离立柱的一侧放置有水箱，水箱的顶部为开口设置，出水管远离抽水筒的一端固定安装在水箱的一侧，出水管与水箱内部相连通，水箱内固定安装有位于出水管下方的过滤板，水箱远离抽水筒的一侧固定安装有位于过滤板下方的排水管，排水管与水箱内部相连通，活塞内固定安装有两个单向阀。

优选的，所述抽水筒的底部固定安装有四个支撑杆，四个支撑杆呈两两对称排布。

优选的，所述转轴上固定套设有轴承，轴承的外圈与安装孔的内壁固定连接。

优选的，所述扇叶的数量为三个，三个扇叶呈等间距环形排布。

优选的，所述水箱的顶部固定安装有箱盖。

优选的，所述水箱的一侧固定安装有位于排水管下方的放残管，放残管与水箱内部相连通，放残管上固定安装有放残阀。

(三)有益效果

本实用新型提供了一种新型风力供水装置。具备以下有益效果：

该一种新型风力供水装置，通过利用风能，吹动三个扇叶和转轴进行旋转，转轴带动第一连接杆进行转动，在第二连接杆的传动动作下，使得导向杆拉动活塞进行上下往复运动，活塞与抽水筒底部内部和两侧内壁形成密封空间，在活塞向下密封滑动时，密封空间的容积逐渐减小，密封空间内的空气经过两个单向阀排出至外界，活塞向上密封滑动时，密封空间的容积逐渐增大，密封空间内形成负压，从而利用活塞的上下往复运动，使得地下水经过吸水管被吸入抽水筒内，然后再经过出水管排入水箱内进行存储，进入水箱内的过滤板可对水中的杂质泥土进行过滤，过滤后的水透过过滤板从排水管排出进行使用，从而利用风能可对地下水进行抽取使用，不需再使用电力和水泵抽水，具有节能环保作用，省时省力，合理利用风能资源。

附图说明

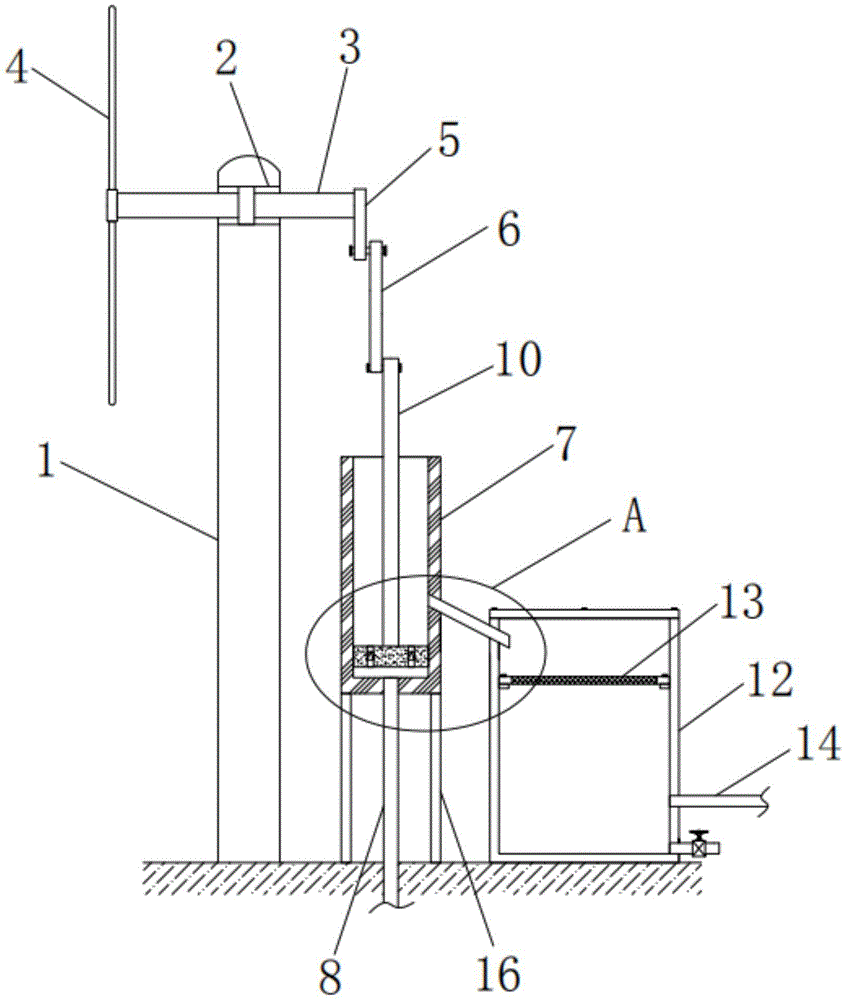

图1为本实用新型主视的剖视结构示意图；

图2为图1中A部分的放大示意图；

图3为扇叶的侧视结构示意图。

图中：1、立柱；2、安装孔；3、转轴；4、扇叶；5、第一连接杆；6、第二连接杆；7、抽水筒；8、吸水管；9、活塞；10、导向杆；11、出水管；12、水箱；13、过滤板；14、排水管；15、单向阀；16、支撑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种新型风力供水装置，包括立柱1，立柱1的一侧开设有安装孔2，安装孔2内转动安装有转轴3，转轴3的两端均延伸至安装孔2外，转轴3的一端固定安装有扇叶4，转轴3远离扇叶4的一端固定安装有第一连接杆5，第一连接杆5的底端铰接有第二连接杆6，第二连接杆6的下方设有抽水筒7，抽水筒7的顶部为开口设置，抽水筒7的底部固定安装有吸水管8，吸水管8与抽水筒7内部相连通，抽水筒7内滑动密封安装有活塞9，活塞9的顶部固定安装有导向杆10，导向杆10的顶端延伸至抽水筒7外并与第二连接杆6的底端相铰接，抽水筒7远离立柱1的一侧固定安装有出水管11，出水管11为倾斜设置，出水管11与抽水筒7内部相连通，抽水筒7远离立柱1的一侧放置有水箱12，水箱12的顶部为开口设置，出水管11远离抽水筒7的一端固定安装在水箱12的一侧，出水管11与水箱12内部相连通，水箱12内固定安装有位于出水管11下方的过滤板13，水箱12远离抽水筒7的一侧固定安装有位于过滤板13下方的排水管14，排水管14与水箱12内部相连通，活塞9内固定安装有两个单向阀15。

抽水筒7的底部固定安装有四个支撑杆16，四个支撑杆16呈两两对称排布，转轴3上固定套设有轴承，轴承的外圈与安装孔2的内壁固定连接，扇叶4的数量为三个，三个扇叶4呈等间距环形排布，水箱12的顶部固定安装有箱盖，水箱12的一侧固定安装有位于排水管14下方的放残管，放残管与水箱12内部相连通，放残管上固定安装有放残阀。

使用时，立柱1和四个支撑杆16均固定在地面上，水箱12放置在地面上，吸水管8的底端延伸至地面以下并与地下水接触，箱盖通过螺钉固定安装在水箱12的顶部，过滤板13通过螺钉固定安装在水箱12内，可进行拆卸清洁，利用风能，吹动三个扇叶4和转轴3进行旋转，转轴3带动第一连接杆5进行转动，由于第一连接杆5和导向杆10均与第二连接杆6相铰接，在第二连接杆6的传动动作下，使得导向杆10拉动活塞9进行上下往复运动，由于活塞9与抽水筒7的内壁滑动密封配合，活塞9与抽水筒7底部内部和两侧内壁形成密封空间，在活塞9向下密封滑动时，密封空间的容积逐渐减小，密封空间内的空气经过两个单向阀15排出至外界，活塞9向上密封滑动时，密封空间的容积逐渐增大，密封空间内形成负压，从而利用活塞9的上下往复运动，使得地下水经过吸水管8被吸入抽水筒7内，然后再经过出水管11排入水箱12内进行存储，进入水箱12内的过滤板13可对水中的杂质泥土进行过滤，过滤后的水透过过滤板13从排水管14排出进行使用，从而利用风能可对地下水进行抽取使用，不需再使用电力和水泵抽水，具有节能环保作用，省时省力，合理利用风能资源，打开放残阀可对水箱12内的水进行排放，同时本说明书中未作详细描述的内容均属于本领域专业技术人员公知的现有技术。

综上可得，该一种新型风力供水装置，利用风能，吹动三个扇叶4和转轴3进行旋转，转轴3带动第一连接杆5进行转动，在第二连接杆6的传动动作下，使得导向杆10拉动活塞9进行上下往复运动，活塞9与抽水筒7底部内部和两侧内壁形成密封空间，在活塞9向下密封滑动时，密封空间的容积逐渐减小，密封空间内的空气经过两个单向阀15排出至外界，活塞9向上密封滑动时，密封空间的容积逐渐增大，密封空间内形成负压，从而利用活塞9的上下往复运动，使得地下水经过吸水管8被吸入抽水筒7内，然后再经过出水管11排入水箱12内进行存储，进入水箱12内的过滤板13可对水中的杂质泥土进行过滤，过滤后的水透过过滤板13从排水管14排出进行使用，从而利用风能可对地下水进行抽取使用，不需再使用电力和水泵抽水，具有节能环保作用，省时省力，合理利用风能资源，本实用新型设计合理，实用性好，能够有效的利用风能对地下水进行抽取，不需使用电力水泵或者人工抽水，省时省力，经济环保，合理利用风能资源，适合推广使用。
