技术领域

本实用新型属于新能源电池技术领域，具体为一种新能源汽车电池运输用保护壳。

背景技术

随着科技的快速发展，各种新能源电池在生活和工作中的用处越来越广泛，在新能源电池运输时，电池应处于一种干燥和防震的环境下，但现有的电池在运输中的保护远远不够，功能比较单一，防水效果不好，外界的水分容易进入箱体内造成内部电池发生短路，另一方面盒盖口缝隙不严密，容易渗水，且大多的保护壳不方便的对电池定，无法起到很好的保护作用。

实用新型内容

(一)解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种新能源汽车电池运输用保护壳，解决了现有的电池在运输中的保护远远不够，功能比较单一，防水效果不好，外界的水分容易进入箱体内造成内部电池发生短路，另一方面盒盖口缝隙不严密，容易渗水，且大多的保护壳不方便的对电池定，无法起到很好的保护作用的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种新能源汽车电池运输用保护壳，包括外壳，所述外壳内表面与吸水层的外表面固定连接，所述吸水层内壁的右侧面与内壳的左侧面固定连接，所述外壳的上表面与盒盖的下表面搭接，所述盒盖内壁的上表面与密封垫的上表面固定连接，所述密封垫的下表面与内壳的上表面搭接，所述外壳和内壳内部均卡接有出气管，所述出气管的内部设置有第一过滤板，所述内壳内壁的左右两侧面均开设有滑槽，滑槽内滑动连接有第一滑块，所述第一滑块的下表面与弹簧的顶端固定连接。

所述弹簧的底端与滑槽内壁的下表面固定连接，所述第一滑块的左侧面与载板的右侧面固定连接，所述载板的下表面通过缓冲机构与外壳内壁的下表面固定连接，所述载板的上表面开设有两个第一滑槽，所述第一滑槽内滑动连接有第二滑块，所述第二滑块的上表面与夹紧装置的下表面固定连接，所述夹紧装置的左端与内壳内壁的左侧面固定连接。

所述夹紧装置与箱体的左侧面卡接，所述箱体的下表面与载板的上表面搭接，所述箱体的内部设置有缓冲垫，所述缓冲垫的内部设置有电池本体，所述电池本体的左侧面与隔板的右侧面搭接，所述隔板设置在箱体内，所述外壳和内壳的右侧面均开设有通孔，所述外壳的右侧面与进气管的左端固定连接，通孔与进气管相连通，所述进气管内设置有吹风机和第二过滤板。

作为本实用新型的进一步方案：所述盒盖的上表面与把手的下表面固定连接，所述外壳下表面的四角均设置有橡胶垫。

作为本实用新型的进一步方案：所述电池本体的数量设置为若干个，所述缓冲垫的材质为橡胶，所述第一滑槽的形状设置为T形，所述第二滑块的形状设置为T形。

作为本实用新型的进一步方案：所述夹紧装置包括竖板，所述竖板的下表面与第二滑块的上表面固定连接，所述竖板的左侧面与两个伸缩机构的右端固定连接，所述伸缩机构的左端与内壳内壁的左侧面固定连接，所述竖板的右侧面与卡块的左侧面固定连接，所述卡块的右侧面与箱体的左侧面卡接。

作为本实用新型的进一步方案：所述外壳的右侧面与电源的左侧面固定连接，所述电源的右侧面与开关的左侧面固定连接。

作为本实用新型的进一步方案：所述电源的输出端通过导线与开关的输入端电连接，所述开关的输出端通过导线与吹风机的输入端电连接。

(三)有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该新能源汽车电池运输用保护壳，通过设置内壳和外壳，因内壳的高度比外壳高，使得外部的水分不会从盒盖等缝隙处渗水，外壳和内壳之间设置有吸水层，使得内部的电池进一步的干燥，避免电池造成短路，通过设置第一过滤板和第二过滤板，使得空气中的水分不会进入内壳，通过设置吹风机，使得内壳内部的空气快速流通，使得内壳内处于一种电池本体适合的温度，使得电池本体不会因温度过高而造成损坏，可以对电池本体起到很好的保护作用。

2、该新能源汽车电池运输用保护壳，通过设置隔板，使得电池间不会相互接触造成短路，通过设置缓冲垫，可以降低电池本体在运输时的震动强度，使得电池不会与箱体发生碰撞。

3、该新能源汽车电池运输用保护壳，通过设置卡块，使得工作人员在压动箱体时，竖板向左运动，使得伸缩机构收缩，待卡块对准卡槽时，竖板在向右运动卡进卡槽，可对箱体快速安装，操作简单。

附图说明

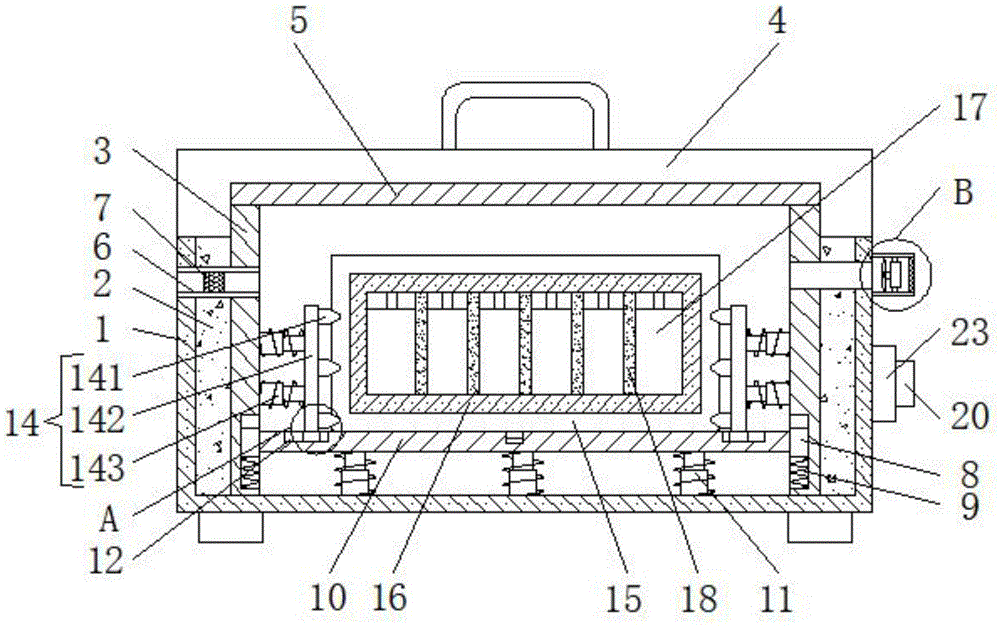

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型A处放大的结构示意图；

图3为本实用新型B处放大的结构示意图；

图中：1外壳、2吸水层、3内壳、4盒盖、5密封垫、6出气管、7第一过滤板、8第一滑块、9弹簧、10载板、11缓冲机构、12第一滑槽、13第二滑块、14夹紧装置、141伸缩机构、142竖板、143卡块、15箱体、16缓冲垫、17电池本体、18隔板、19进气管、20开关、21吹风机、22第二过滤板、23电源。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-3所示，本实用新型提供一种技术方案：一种新能源汽车电池运输用保护壳，包括外壳1，外壳1内表面与吸水层2的外表面固定连接，吸水层2内壁的右侧面与内壳3的左侧面固定连接，外壳1的上表面与盒盖4的下表面搭接，盒盖4的上表面与把手的下表面固定连接，外壳1下表面的四角均设置有橡胶垫，通过设置把手，使得工作人员可以方便的对保护壳进行移动，通过设置橡胶垫，使得保护壳在震动时不会发生偏移，盒盖4内壁的上表面与密封垫5的上表面固定连接，通过设置密封垫5，使得水分不会从盒盖4的缝隙处进入内壳3，使得电池本体17处于一种干燥的环境，密封垫5的下表面与内壳3的上表面搭接，外壳1和内壳3内部均卡接有出气管6，出气管6的内部设置有第一过滤板7，内壳3内壁的左右两侧面均开设有滑槽，滑槽内滑动连接有第一滑块8，第一滑块8的下表面与弹簧9的顶端固定连接，通过设置弹簧9，使得保护壳在震动时，弹簧9收缩，因弹簧9具有缓冲和吸振的作用，使得载板10震动的强度降低。

弹簧9的底端与滑槽内壁的下表面固定连接，第一滑块8的左侧面与载板10的右侧面固定连接，载板10的下表面通过缓冲机构11与外壳1内壁的下表面固定连接，载板10的上表面开设有两个第一滑槽12，第一滑槽12内滑动连接有第二滑块13，第二滑块13的上表面与夹紧装置14的下表面固定连接，夹紧装置14构的左端与内壳3内壁的左侧面固定连接，夹紧装置14包括竖板142，竖板142的下表面与第二滑块13的上表面固定连接，竖板142的左侧面与两个伸缩机构141的右端固定连接，伸缩机构141的左端与内壳3内壁的左侧面固定连接，竖板142的右侧面与卡块143的左侧面固定连接，卡块143的右侧面与箱体15的左侧面卡接。

夹紧装置14与箱体15的左侧面卡接，箱体15的下表面与载板10的上表面搭接，箱体15的内部设置有缓冲垫16，通过设置缓冲垫16，使得箱体15在晃动时，箱体15内部的电池本体17不会与箱体15发生碰撞，避免电池本体17因碰撞而受到损坏，缓冲垫16的内部设置有电池本体17，电池本体17的左侧面与隔板18的右侧面搭接，电池本体17的数量设置为若干个，缓冲垫16的材质为橡胶，第一滑槽12的形状设置为T形，第二滑块13的形状设置为T形，通过设置第一滑槽12和第二滑块13，因它们的形状均设置为T形，使得竖板142可以平稳的运动，使得夹紧装置14有较好的稳定性，隔板18设置在箱体15内，外壳1和内壳3的右侧面均开设有通孔，外壳1的右侧面与进气管19的左端固定连接，通孔与进气管19相连通，进气管19内设置有吹风机21和第二过滤板22，通过设置吹风机21，使得内壳3内部的空气快速流通，避免电池本体17不会因温度过高而造成损坏，通过设置第一过滤板7，可以阻挡空气中的灰尘进入内壳3，外壳1的右侧面与电源23的左侧面固定连接，电源23的右侧面与开关20的左侧面固定连接，电源23的输出端通过导线与开关20的输入端电连接，开关20的输出端通过导线与吹风机21的输入端电连接。

本实用新型的工作原理为：

S1、当箱体15在安装时，首先工作人员压动箱体15，使得卡块143带动竖板142向左运动，使得伸缩机构141收缩，待卡块143对准卡槽时，工作人员缓缓的松开手，使得卡块143卡进卡槽，箱体15安装完成；

S2、当保护发生颠簸时，载板10向下运动，使得缓冲机构11和弹簧9收缩，使得第一滑块8在滑槽内向下运动；

S3、当内壳3的温度过高时，打开开关20，控制吹风机21工作，使得外部的空气通过第二过滤板22进入进气管19，然后外部的空气通过吹风机21进入内壳3，最后内壳3的空气从出气管6吹出。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
