技术领域

本实用新型涉及电表喷涂设备领域，尤其涉及一种电表加工用喷涂装置。

背景技术

随着地方经济的发展，城乡居民生活水平和生活质量都有了很大提高，对电力消费早已不再满足于点灯照明，已逐步朝舒适型、中高档和信息化、自动化、现代化要求方向发展。而电力的计算是通过电表来记录和计算的，电表是居民必不可少的电气设备，电表是电能表的简称，是用来测量电能的仪表，又称电度表，其中包括有火表、电能表和千瓦小时表等，这些指测量各种电学量的仪表；

对比中国专利一种电表喷涂装置，CN201721400430.8，其优点为1.该电表喷涂装置，通过设置第一电动机、主动轮、传送带、从动轮、第二轴承、第三轴承、第二转动杆、第二连接块和第一连接块，使待喷涂的电表能够旋转，从而使待喷涂的电表能够喷涂的更加均匀，从而解决了的电表喷涂装置喷涂的不够均匀，使电表的表面涂料厚度不同，从而影响美观和一些特殊性能的问题，通过设置移动车轮和推杆，使整个电表喷涂装置能够移动，从而使整个电表喷涂装置使用更加方便2.该电表喷涂装置，通过设置第二电动机、转动轴、叶片、输液管和喷头，使涂料能够均匀的搅拌后喷到待喷涂的电表外壳表面，从而达到对电表进行喷涂的作用，通过设置伸缩杆、复位弹簧、连接板、第一转动杆、把手、套筒、第一轴承和第一连接块，使待喷涂的电表能够夹紧和松开，同时能够转动，从而使待喷涂的电表方便更换；该装置在使用时复位弹簧安装在箱体外部，在使用时弹簧极容易造成碰撞损坏，同时复位弹簧在长时间使用后容易扭曲变形，影响装置的使用效率。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电表加工用喷涂装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种电表加工用喷涂装置，包括箱体，所述箱体的前端外表面铰接有密封门，所述箱体的上端外表面拐角处贯穿有喷涂管，所述箱体的一侧外表面设置有调节螺杆，且箱体的另一侧外表面固定连接有电动机，所述喷涂管的一端延伸至箱体的内部并与箱体内表面固定连接，所述箱体的拐角处固定连接有喷头，所述喷头与喷涂管固定连接，所述箱体的内表面设置有主套筒与连接杆，所述主套筒位于连接杆的一侧，且主套筒与连接杆的位置相互对应，所述连接杆的一端延伸至箱体的外表面并与电动机相连接，所述主套筒的内部固定连接有导向筒，所述调节螺杆的一端延伸至导向筒的内部，所述导向筒的外表面开设有滑槽，所述导向筒的外表面活动连接有挤压盘，所述导向筒的外表面套接有弹簧，所述导向筒的一端延伸至伸缩杆的内部并与伸缩杆活动连接，所述伸缩杆靠近弹簧的一端固定连接有阻块，所述主套筒远离调节螺杆的一端螺纹连接有密封盖，所述伸缩杆的一端贯穿密封盖且与密封盖活动连接，所述伸缩杆远离阻块的一端固定连接有连接块。

优选的，所述连接块的数量为两个，且其分别固定连接在伸缩杆与连接杆相邻的一端。

优选的，所述导向筒的内表面设置有螺纹，且调节螺杆与导向筒螺纹连接。

优选的，所述弹簧位于阻块与挤压盘之间，且挤压盘通过滑槽与导向筒活动连接。

优选的，所述喷头的数量为八个，八个所述喷头分别分布在箱体内表面的拐角处，八个所述喷头均与喷涂管相连接。

本实用新型的有益效果为：本实用新型中，通过在该装置中添加调节螺杆、喷头、连接杆、主套筒、导向筒、挤压盘、滑槽、密封盖、弹簧以及阻块等一系列结构部件，通过采用上述技术方案，该装置结构能够对弹簧起到导向作用，较好的减小弹簧扭曲变形的几率，同时可以根据电表主体的大小规格随意调整夹持力度。

附图说明

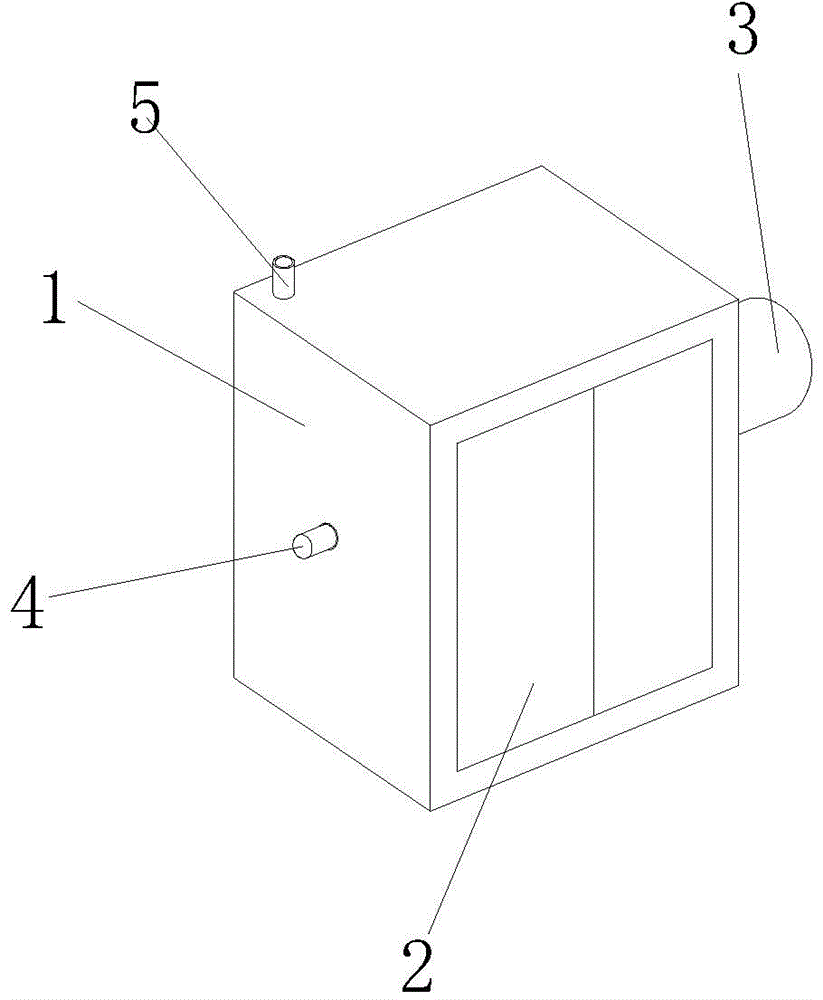

图1为本实用新型的整体结构示意图。

图2为本实用新型的箱体与电动机的相配合视图。

图3为本实用新型的调节螺杆与主套筒的相配合视图。

图4为本实用新型的弹簧与挤压盘的相配合视图。

图5为本实用新型的挤压盘与导向筒的相配合视图。

图中标号：1箱体、2密封门、3电动机、4调节螺杆、5喷涂管、6喷头、7连接杆、8主套筒、9导向筒、10挤压盘、11滑槽、12密封盖、13伸缩杆、14连接块、15弹簧、16阻块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-图5，一种电表加工用喷涂装置，包括箱体1，箱体1的前端外表面铰接有密封门2，箱体1的上端外表面拐角处贯穿有喷涂管5，箱体1的一侧外表面设置有调节螺杆4，且箱体1的另一侧外表面固定连接有电动机3，喷涂管5的一端延伸至箱体1的内部并与箱体1内表面固定连接，箱体1的拐角处固定连接有喷头6，喷头6与喷涂管5固定连接，箱体1的内表面设置有主套筒8与连接杆7，主套筒8位于连接杆7的一侧，且主套筒8与连接杆7的位置相互对应，连接杆7的一端延伸至箱体1的外表面并与电动机3相连接，主套筒8的内部固定连接有导向筒9，调节螺杆4的一端延伸至导向筒9的内部，导向筒9的外表面开设有滑槽11，导向筒9的外表面活动连接有挤压盘10，导向筒9的外表面套接有弹簧15，导向筒9的一端延伸至伸缩杆13的内部并与伸缩杆13活动连接，伸缩杆13靠近弹簧15的一端固定连接有阻块16，主套筒8远离调节螺杆4的一端螺纹连接有密封盖12，伸缩杆13的一端贯穿密封盖12且与密封盖12活动连接，伸缩杆13远离阻块16的一端固定连接有连接块14。

连接块14的数量为两个，且其分别固定连接在伸缩杆13与连接杆7相邻的一端，该设计便于在伸缩杆13与连接杆7的共同作用下加持固定电表。

导向筒9的内表面设置有螺纹，且调节螺杆4与导向筒9螺纹连接，该设计利用调节螺杆4与导向筒9螺纹连接，调节弹簧15的弹力。

弹簧15位于阻块16与挤压盘10之间，且挤压盘10通过滑槽11与导向筒9活动连接，该设计实现了阻块16与挤压盘10限制弹簧15的活动范围，并利用弹簧15的弹力加持固定电表。

喷头6的数量为八个，八个喷头6分别分布在箱体1内表面的拐角处，八个喷头6均与喷涂管5相连接，该设计实现了使箱体1内排布的喷头6使电表喷涂均匀。

工作原理：该装置在使用时喷涂设备与喷涂管5相连接，然后使用打开密封门2将电表放置在连接杆7与伸缩杆13之间，利用利用弹簧15的弹性作用下夹持固定，然后使用者启动电动机3通过电动机3转动迫使连接杆7与伸缩杆13带动电表转动，伸缩杆13与主套筒8内表面设置有轴承，此时喷头6将漆料均匀的喷洒至电表表面，当使用者对另一种规格的电表进行喷漆作业时，使用者需要调整伸缩杆13与连接杆7之间的夹持力度，此时使用者转动箱体1外表面的调节螺杆4，利用调节螺杆4与导向筒9螺纹连接，推动挤压盘10，挤压盘10在滑槽11的作用下移动，从而缩小阻块16与挤压盘10之间的间距，从而调整弹簧15的弹性作用力，相反使用者反向旋转调节螺杆4，同样的原理减小连接杆7与伸缩杆13之间的弹性力度，当内部弹簧15长时间使用后使用者将密封盖12从主套筒8拧出并取出伸缩杆13以及弹簧15进行更换，该装置结构能够对弹簧15起到导向作用，较好的减小弹簧15扭曲变形的几率，同时可以根据电表主体的大小规格随意调整夹持力度，有效增加其自身的功能性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
