技术领域

本实用新型涉及海盐制作技术领域，具体为一种利用地热能制作海盐装置。

背景技术

目前，海盐即为海水或盐井、盐池、盐泉中的盐水经煎晒而成的结晶，即天然盐，是未经加工的大粒盐，主要成分为氯化钠，但因含有氯化镁等杂质，在空气中较易潮解，因此存放时应注意湿度，现有的海盐大多采用自然光照射进行蒸发制作，而此类方式加工速度慢，而现有的利用地热能制作海盐装置结构过于复杂，同时蒸发速度不够理想，同时无法对其海水中的泥沙杂质进行过滤，使其制作出的海盐质量较差，需要进行后期的精细加工，使其制作成本增加。

实用新型内容

本实用新型的目的在于提供一种利用地热能制作海盐装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种利用地热能制作海盐装置，包括蒸发池，所述蒸发池底部内侧开设有加热仓，所述加热仓内铺设有加热管，所述蒸发池左侧底部安装有地源热泵，所述地源热泵与加热管连通，所述蒸发池左侧上方开设有进气口，所述蒸发池右侧上方开设有出气口，所述进气口与出气口内均安装有风扇。

作为本实用新型的一种优选实施方式，所述蒸发池内侧两端对称开设有插槽，所述蒸发池内部上方安装有过滤筛板，所述过滤筛板两侧对称开设有插块，所述插块插入插槽内。

作为本实用新型的一种优选实施方式，所述蒸发池左侧顶部安装有支架，所述支架顶部安装有太阳能板，所述支架左侧安装有蓄电池，所述太阳能板与蓄电池电性连接。

作为本实用新型的一种优选实施方式，所述过滤筛板四边均安装有橡胶密封条。

作为本实用新型的一种优选实施方式，所述支架右侧安装有控制开关，所述蓄电池与控制开关电性连接，所述控制开关与风扇电性连接。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型通过控制开关启动风扇，此时通过进气口与出气口内所安装的风扇同时启动可加速其蒸发池内的空气流动，使其蒸发速度更快，能够有效提高制作速度，加快制作效率。

2.本实用新型通过过滤筛板可对海水中的泥沙杂物进行过滤，从而为后期的处理工作作出铺垫，提高海盐制作质量，同时通过插块位于插槽内拔出即可实现过滤筛板的拆卸工作，使其过滤筛板的装卸更为便捷，大大提高过滤筛板的清洗与更换工作，通过橡胶密封条还可大大提高其过滤筛板四边的密封性，从而避免泥沙从缝隙进入蒸发池内。

3.本实用新型通过太阳能板可为其蓄电池进行充电，大大提高风扇使用时的节能性，使其使用成本大大降低，提高使用经济性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

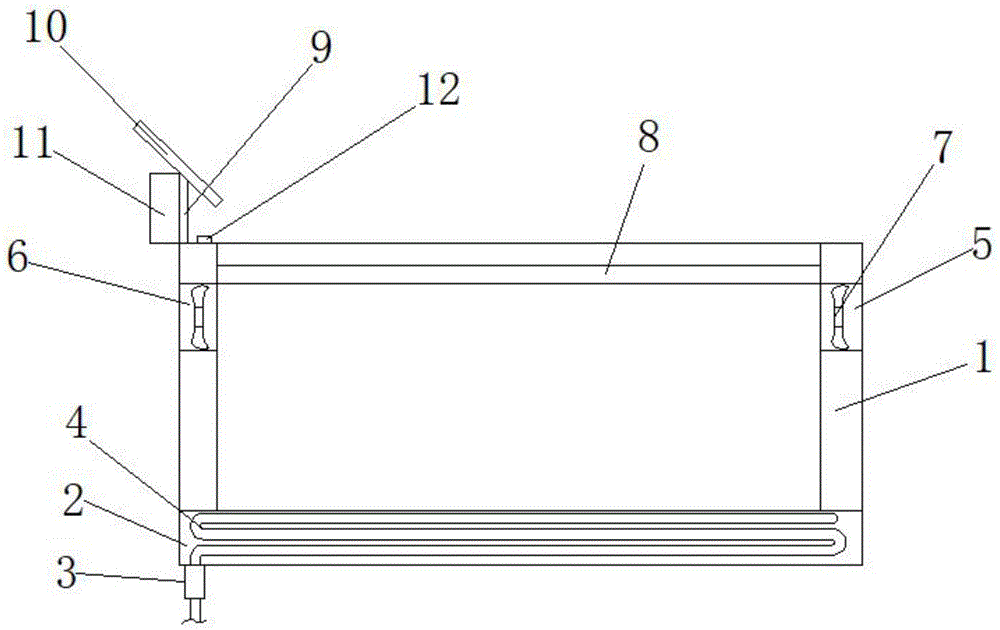

图1为本实用新型利用地热能制作海盐装置的整体结构示意图；

图2为本实用新型利用地热能制作海盐装置的俯视结构示意图。

图中：1、蒸发池；2、加热仓；3、地源热泵；4、加热管；5、出气口；6、进气口；7、风扇；8、过滤筛板；9、支架；10、太阳能板；11、蓄电池；12、控制开关；13、插槽；14、插块；15、橡胶密封条。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-2，本实用新型提供一种技术方案：一种利用地热能制作海盐装置，包括蒸发池1，所述蒸发池1底部内侧开设有加热仓2，所述加热仓2内铺设有加热管4，所述蒸发池1左侧底部安装有地源热泵3，所述地源热泵3与加热管4连通，所述蒸发池1左侧上方开设有进气口6，所述蒸发池1右侧上方开设有出气口5，所述进气口6与出气口5内均安装有风扇7。

本实施例中(请参阅图1)，通过控制开关12启动风扇7，此时通过进气口6与出气口5内所安装的风扇7同时启动可加速其蒸发池1内的空气流动，使其蒸发速度更快，能够有效提高制作速度，加快制作效率。

其中，所述蒸发池1内侧两端对称开设有插槽13，所述蒸发池1内部上方安装有过滤筛板8，所述过滤筛板8两侧对称开设有插块14，所述插块14插入插槽13内。

本实施例中(请参阅图2)，通过过滤筛板8可对海水中的泥沙杂物进行过滤，从而为后期的处理工作作出铺垫，提高海盐制作质量，同时通过插块14位于插槽13内拔出即可实现过滤筛板8的拆卸工作，使其过滤筛板8的装卸更为便捷，大大提高过滤筛板8的清洗与更换工作。

其中，所述蒸发池1左侧顶部安装有支架9，所述支架9顶部安装有太阳能板10，所述支架9左侧安装有蓄电池11，所述太阳能板10与蓄电池11电性连接。

本实施例中(请参阅图1)，通过太阳能板10可为其蓄电池11进行充电，大大提高风扇使用时的节能性，使其使用成本大大降低，提高使用经济性。

其中，所述过滤筛板8四边均安装有橡胶密封条15。

本实施例中(请参阅图2)，通过橡胶密封条15还可大大提高其过滤筛板8四边的密封性，从而避免泥沙从缝隙进入蒸发池1内。

其中，所述支架9右侧安装有控制开关12，所述蓄电池11与控制开关12电性连接，所述控制开关12与风扇7电性连接。

本实施例中(请参阅图1)，通过控制开关12可便于对其风扇7的启动与关闭，提高控制的便捷性。

在一种利用地热能制作海盐装置使用的时候，需要说明的是，本实用新型为一种利用地热能制作海盐装置，包括1、蒸发池；2、加热仓；3、地源热泵；4、加热管；5、出气口；6、进气口；7、风扇；8、过滤筛板；9、支架；10、太阳能板；11、蓄电池；12、控制开关；13、插槽；14、插块；15、橡胶密封条，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

使用时，首先将海水引入蒸发池1内，此时通过过滤筛板8可对海水中的泥沙杂物进行过滤，从而为后期的处理工作作出铺垫，提高海盐制作质量，同时通过插块14位于插槽13内拔出即可实现过滤筛板8的拆卸工作，使其过滤筛板8的装卸更为便捷，大大提高过滤筛板8的清洗与更换工作，海水注入后通过地源热泵3可将地热抽入加热管4内，此时通过加热仓2即可对海水进行加热蒸发，蒸发时可通过控制开关12启动风扇7，此时通过进气口6与出气口5内所安装的风扇7同时启动可加速其蒸发池1内的空气流动，使其蒸发速度更快，能够有效提高制作速度，加快制作效率，风扇7可通过蓄电池11进行供电，而通过太阳能板10可为其蓄电池11进行充电，大大提高风扇使用时的节能性，使其使用成本大大降低，提高使用经济性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
