技术领域

本实用新型涉及海洋技术领域，具体是一种海洋登艇设备。

背景技术

登艇梯是现代大型油船码头油船在停靠码头作业过程中，装卸作业人员和船员安全顺利上下船舶的装置，现有技术中，登艇人员均是采用爬梯使登艇，速度缓慢，若是乘客携带儿童，更不方便进行登艇，安全系数低，且不能在夜间进行，因此，针对这一现状，迫切需要开发一种海洋悬挂式登艇装置，以克服当前实际应用中的不足。

实用新型内容

本实用新型的目的在于提供一种海洋悬挂式登艇装置，以解决背景技术中存在的不足。

本实用新型的实施例是这样实现的：

一种海洋悬挂式登艇装置，包括：等候台、阶梯、防滑垫、转运室、滑动门、连接杆、支撑座、固定柱、支撑腿、底座、伸缩杆、移动滑块、卡槽、电动推杆、发电机、操作室和推拉门，所述等候台表面固定安装有阶梯，所述阶梯顶端固定连接有支撑座，所述支撑座底部固定连接有支撑腿，所述支撑腿底部固定连接有底座，所述支撑座上方活动安装有转运室，所述转运室上方活动安装有伸缩杆，所述伸缩杆顶部活动安装有移动滑块，所述移动滑块上方固定安装有卡槽，所述卡槽左侧固定安装有电动推杆，所述电动推杆上方固定安装有发电机，所述发电机右侧固定安装有操作室，所述操作室表面活动连接有推拉门。

优选的，所述发电机与外界电源电性连接。

优选的，所述转运室表面活动安装有滑动门，转运室两侧通过连接杆、与伸缩杆底部固定连接。

优选的，所述移动滑块的大小与卡槽的大小相吻合，通过电动推杆的伸长，带动移动滑块通过卡槽内移动带动转运室进行移动。

优选的，所述支撑座表面固定安装有固定柱，且转运室底部设有与固定柱大小相吻合的凹槽。

优选的，所述每层阶梯的表面固定安装有防滑垫，且防滑垫的四角通过螺栓与阶梯的表面固定连接。

有益效果：

(1)本实用新型提供了一种海洋悬挂式登艇装置，通过设置转运室表面活动安装有滑动门，转运室两侧通过连接杆、与伸缩杆底部固定连接，且转运室顶部设有若干个通风口，通过两侧均设有伸缩杆可保证转运过程中转运室的平衡性，登艇的人员可进入转运室内等待，通风口可起到通风效果，方便登艇人员长时间待在转运室，支撑座表面固定安装有固定柱，且转运室底部设有与固定柱大小相吻合的凹槽，固定柱对登艇人员在进入转运室时，防止转运室的晃动。

(2)本实用新型的优点在于，通过移动滑块的大小与卡槽的大小相吻合，通过电动推杆的伸长，带动移动滑块通过卡槽内移动带动转运室进行移动，当转运室内部转运人员聚集后，伸缩杆进行缩短，随后通过电动推杆的延伸，将转运室推至游艇的上方，随后伸缩杆进行缓慢延伸，直至转运室抵达游艇上，每层阶梯的表面固定安装有防滑垫，且防滑垫的四角通过螺栓与阶梯的表面固定连接，阶梯表面有积水时，可防止登艇人员发生脚滑，导致摔跤，且螺栓可对防滑垫进行有效的固定。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

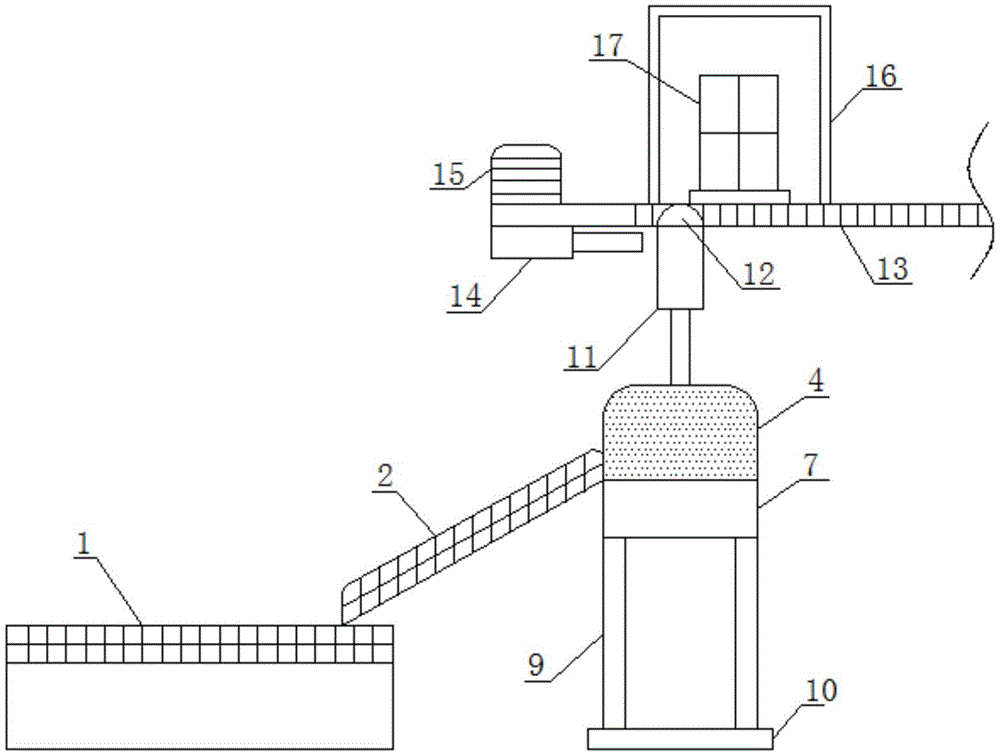

图1为本实用新型的整体结构示意图。

图2为本实用新型的转运过程结构示意图。

图3为本实用新型的转运室结构示意图。

图4为本实用新型的阶梯结构示意图。

图5为本实用新型的支撑座结构示意图。

图中：1-等候台、2-阶梯、3-防滑垫、4-转运室、5-滑动门、6-连接杆、7-支撑座、8-固定柱、9-支撑腿、10-底座、11-伸缩杆、12-移动滑块、13-卡槽、14-电动推杆、15-发电机、16-操作室、17-推拉门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型实施例中，一种海洋悬挂式登艇装置，包括：等候台1、阶梯2、防滑垫3、转运室4、滑动门5、连接杆6、支撑座7、固定柱8、支撑腿9、底座10、伸缩杆11、移动滑块12、卡槽13、电动推杆14、发电机15、操作室16和推拉门17，其特征在于，等候台1表面固定安装有阶梯2，阶梯2顶端固定连接有支撑座7，支撑座7底部固定连接有支撑腿9，支撑腿9底部固定连接有底座10，支撑座7上方活动安装有转运室4，转运室4上方活动安装有伸缩杆11，伸缩杆11顶部活动安装有移动滑块12，移动滑块12上方固定安装有卡槽13，卡槽13左侧固定安装有电动推杆14，电动推杆14上方固定安装有发电机15，发电机15右侧固定安装有操作室16，操作室16表面活动连接有推拉门17。

其中，发电机15与外界电源电性连接。

其中，转运室4表面活动安装有滑动门5，转运室4两侧通过连接杆6、与伸缩杆11底部固定连接，且转运室4顶部设有若干个通风口，通过两侧均设有伸缩杆11可保证转运过程中转运室4的平衡性，登艇的人员可进入转运室4内等待，通风口可起到通风效果，方便登艇人员长时间待在转运室4。

其中，移动滑块12的大小与卡槽13的大小相吻合，通过电动推杆14的伸长，带动移动滑块12通过卡槽13内移动带动转运室4进行移动，当转运室4内部转运人员聚集后，伸缩杆11进行缩短，随后通过电动推杆14的延伸，将转运室4推至游艇的上方，随后伸缩杆11进行缓慢延伸，直至转运室4抵达游艇上。

其中，支撑座7表面固定安装有固定柱8，且转运室4底部设有与固定柱8大小相吻合的凹槽，固定柱8对登艇人员在进入转运室4时，防止转运室4的晃动。

其中，每层阶梯2的表面固定安装有防滑垫3，且防滑垫3的四角通过螺栓与阶梯2的表面固定连接，阶梯2表面有积水时，可防止登艇人员发生脚滑，导致摔跤，且螺栓可对防滑垫3进行有效的固定。

工作原理，首先，登艇人员在等候台1等候登艇，当操作室16内的工作人员将转运室4移动至与支撑座7相连接后，方可通过阶梯2陆续进入转运室4，每层阶梯2的表面固定安装有防滑垫3，且防滑垫3的四角通过螺栓与阶梯2的表面固定连接，阶梯2表面有积水时，可防止登艇人员发生脚滑，导致摔跤，且螺栓可对防滑垫3进行有效的固定，且转运室4底部设有与固定柱8大小相吻合的凹槽，固定柱8对登艇人员在进入转运室4时，防止转运室4的晃动，当登艇人员进入转运室4后，关闭滑动门5，且转运室4顶部设有若干个通风口，通风口可起到通风效果，方便登艇人员长时间待在转运室4，通过两侧均设有伸缩杆11可保证转运过程中转运室4的平衡性，登艇的人员可进入转运室4内等待，发电机15与外界电源电性连接，伸缩杆11和电动推杆14均与发电机15信号连接，伸缩杆11进行缩短，随后通过电动推杆14的延伸，将转运室4推至游艇的上方，随后伸缩杆11进行缓慢延伸，直至转运室4抵达游艇上。
