技术领域

本实用新型涉及银浆搅拌技术领域，具体为一种便于搬运的电力设备用丝网工序银浆自动搅拌装置。

背景技术

电子工业作为我国二十一世纪最主要的发展工业之一，其发展的速度和产品更新的速度都是极快的，而银浆作为电子元器件的原料和生产工艺中需要的原料，其市场需求量也在不断的增加。

目前，银浆多采用桶形容器进行保存，在使用时进行搅拌后使用，常采用的搅拌方式分为两种，一种是将银浆从银浆桶内取出后进行搅拌，但是这种搅拌方式会造成银浆内水分以及化学成分的挥发，另一种方式是直接对银浆桶进行转动，使银浆桶转动的过程中，其内部的银浆受到搅拌。

市场上现有一款深圳市苏比特科技有限公司生产的离行式自动高速银浆搅拌机常被用于银浆的搅拌，其原理是带动银浆桶公转的同时自转，使得银浆桶内的银浆产生强大的旋涡流动性，进而对银浆桶内的银浆进行搅拌，但是该装置在实际使用的过程中任然存在以下缺陷：

该装置在实际使用的过程中，没有对银浆桶进行有效固定的机构，只是将银浆桶放入自转盘顶部的盛放筒内腔，银浆桶与盛放筒内壁之间存在缝隙，转动过程中，银浆桶会产生与盛放筒不同轴的自转，进而造成银浆桶在盛放筒内腔发生震动，甚至于会发生银浆桶从盛放筒内腔甩出的危险情况。

为解决上述问题，本实用新型提出一种便于搬运的电力设备用丝网工序银浆自动搅拌装置。

实用新型内容

本实用新型的目的在于提供一种便于搬运的电力设备用丝网工序银浆自动搅拌装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于搬运的电力设备用丝网工序银浆自动搅拌装置，包括离心式高速银浆搅拌机、公转盘、自转盘、盛放筒和螺纹环；

所述自转盘顶部垂直固定焊接有盛放筒，所述盛放筒贯穿螺纹环内腔中部，所述螺纹环底部一圈开设有圆形滑槽，所述盛放筒筒壁上竖向贯穿开设有钢片孔，所述钢片孔内腔前后两侧的盛放筒上对称竖向开设有滑槽，两组所述滑槽之间横向设置有滑杆A和滑杆B，所述滑杆A和滑杆B之间固定焊接有弹性钢片，所述滑杆B左侧面中部固定焊接有L型连接板。

所述离心式高速银浆搅拌机内腔底部设置有公转盘，所述公转盘顶部左右两侧对称斜向45°设置有自转盘，两组所述自转盘均位于离心式高速银浆搅拌机内腔。

作为本实用新型的一种优选实施方式，所述盛放筒外壁上开设有外螺纹，所述螺纹环内壁上开设有内螺纹，所述内螺纹与外螺纹啮合。

作为本实用新型的一种优选实施方式，所述滑杆B位于滑杆A上方。

作为本实用新型的一种优选实施方式，所述弹性钢片朝向盛放筒内腔中部的一侧面固定粘接有防滑橡胶垫。

作为本实用新型的一种优选实施方式，所述L型连接板顶部滑动插入圆形滑槽内腔。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型一种便于搬运的电力设备用丝网工序银浆自动搅拌装置，相对于传统的银浆桶的固定方式而言，本装置在实际使用的过程中，可以通过四组弹性钢片将银浆桶紧紧地夹住，且四组弹性钢片同时发生弯曲变形可以将银浆桶加持在盛放筒内腔的中部，可以有效的避免银浆桶不能与自转盘做同轴自转而发生的振动，进而提高了离行式高速银浆搅拌机对银浆的搅拌效果。

2.本实用新型一种便于搬运的电力设备用丝网工序银浆自动搅拌装置，通过防滑橡胶垫的设置，防护橡胶垫可以有效的增加弹性钢片与银浆桶之间的摩擦力，使得弹性钢片可以将银浆桶更加牢固的夹持在盛放筒内腔。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

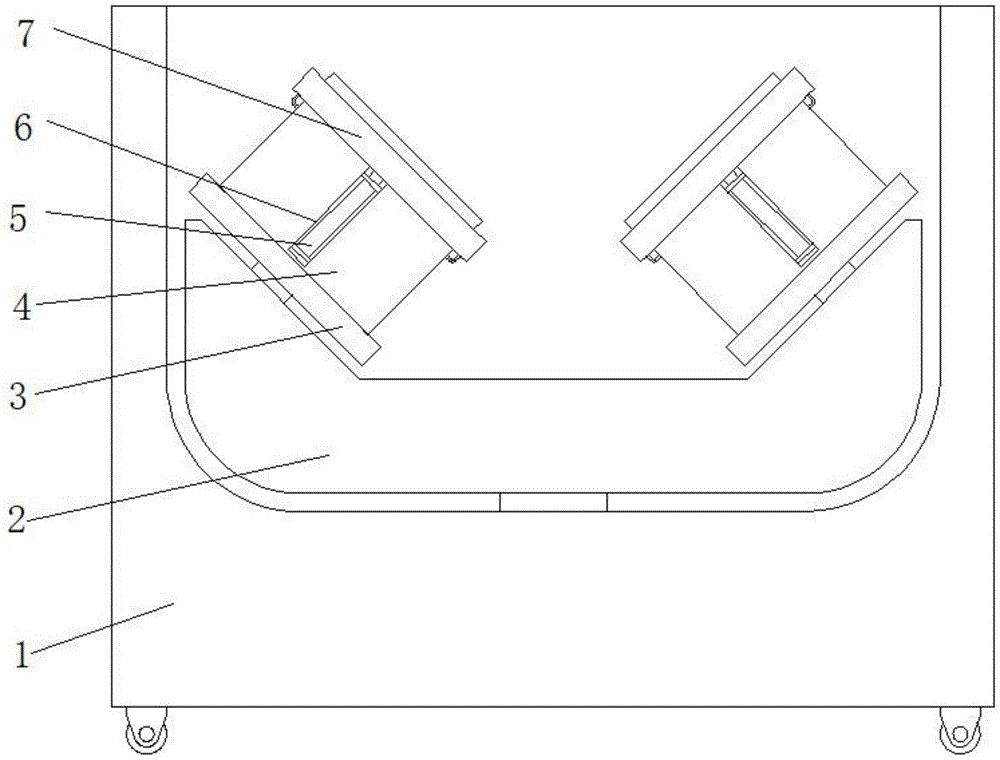

图1为本实用新型一种便于搬运的电力设备用丝网工序银浆自动搅拌装置的前视剖面图；

图2为本实用新型一种便于搬运的电力设备用丝网工序银浆自动搅拌装置的盛放筒、弹性钢片和螺纹环的前视剖面连接图；

图3为本实用新型一种便于搬运的电力设备用丝网工序银浆自动搅拌装置的螺纹环和L型连接板的前视剖面连接图。

图中：离心式高速银浆搅拌机1、公转盘2、自转盘3、盛放筒4、弹性钢片5、钢片孔6、螺纹环7、滑杆A8、防滑橡胶垫9、滑槽10、外螺纹11、滑杆B12、L型连接板13、圆形滑槽14、内螺纹15。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种便于搬运的电力设备用丝网工序银浆自动搅拌装置，包括离心式高速银浆搅拌机1、公转盘2、自转盘3、盛放筒4和螺纹环7；

所述自转盘3顶部垂直固定焊接有盛放筒4，所述盛放筒4贯穿螺纹环7内腔中部，所述螺纹环7底部一圈开设有圆形滑槽14，所述盛放筒4筒壁上竖向贯穿开设有钢片孔6，所述钢片孔6内腔前后两侧的盛放筒4上对称竖向开设有滑槽10，两组所述滑槽10之间横向设置有滑杆A8和滑杆B12，所述滑杆A8和滑杆B12之间固定焊接有弹性钢片5，所述滑杆B12左侧面中部固定焊接有L型连接板13。

所述离心式高速银浆搅拌机1内腔底部设置有公转盘2，所述公转盘2顶部左右两侧对称斜向45°设置有自转盘3，两组所述自转盘3均位于离心式高速银浆搅拌机1内腔。

其中，所述盛放筒4外壁上开设有外螺纹11，所述螺纹环7内壁上开设有内螺纹15，所述内螺纹15与外螺纹11啮合。

其中，所述滑杆B12位于滑杆A8上方。

其中，所述弹性钢片5朝向盛放筒4内腔中部的一侧面固定粘接有防滑橡胶垫9。

其中，所述L型连接板13顶部滑动插入圆形滑槽14内腔。

需要说明的是，本实用新型为一种便于搬运的电力设备用丝网工序银浆自动搅拌装置，包括离心式高速银浆搅拌机1、公转盘2、自转盘3、盛放筒4、弹性钢片5、钢片孔6、螺纹环7、滑杆A8、防滑橡胶垫9、滑槽10、外螺纹11、滑杆B12、L型连接板13、圆形滑槽14、内螺纹15，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

工作原理，将银浆桶放入盛放筒4内腔，然后转动螺纹环7，使螺纹环7通过转动沿盛放筒4外壁向下移动，同时螺纹环7通过圆形滑槽14带动L型连接板13向下移动，L型连接板13带动滑杆B12沿滑槽10向下移动，使得滑杆B12向滑杆A8靠近，此时弹性钢片5的两端靠近，使得弹性钢片5箱盛放筒4内腔弯曲变形，进而使得弹性钢片5将银浆桶夹住，相对于传统的银浆桶的固定方式而言，本装置在实际使用的过程中，可以通过四组弹性钢片5将银浆桶紧紧地夹住，且四组弹性钢片5同时发生弯曲变形可以将银浆桶加持在盛放筒4内腔的中部，可以有效的避免银浆桶不能与自转盘3做同轴自转而发生的振动，进而提高了离行式高速银浆搅拌机对银浆的搅拌效果，搅拌完成后，反向转动螺纹环7，就可以是弹性钢片5回复原样，然后就可以将银浆桶从盛放筒4内腔取出。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
