技术领域

本实用新型涉及垃圾回收装置技术领域，具体为一种具有杀菌报警功能的垃圾回收装置。

背景技术

垃圾箱是存放垃圾的容器，作用与垃圾桶相同，一般是方形或长方形。现在流行一种广告型垃圾箱.普遍用于小区，公园等公共场所，垃圾箱会发展成一种新型的智能吸气型垃圾桶。其奥妙就在于，在社区每个垃圾桶的下面都有一个地下暗道和气压机，如同下水道一样，在气压机的作用下。

市场上的垃圾回收装置使用过程不便于区处垃圾，给使用者带来了不适，并且其垃圾箱内部的水容易将可回收的垃圾纸质浸湿，给使用者带来了麻烦的问题，为此，我们提出一种具有杀菌报警功能的垃圾回收装置。

发明内容

本实用新型的目的在于提供一种具有杀菌报警功能的垃圾回收装置，以解决上述背景技术中提出的垃圾回收装置使用过程不便于区处垃圾，给使用者带来了不适，并且其垃圾箱内部的水容易将可回收的垃圾纸质浸湿，给使用者带来了麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有杀菌报警功能的垃圾回收装置，包括主体和烟雾感应器，所述主体的顶端中部设置有灭烟盒，且灭烟盒的左右两侧连接有手把，所述手把的左右两端固定有漏水槽，且漏水槽的底端连接有储水盒，所述储水盒的下端左右两侧设置有外伸缩杆，且外伸缩杆的下端设置有安置有螺丝，所述螺丝的下侧安装有内伸缩杆，且内伸缩杆的下端设置有标识区，所述标识区的外部安装有箱体，且箱体的底端固定有排污孔，所述排污孔的末端连接有污水箱，且污水箱的外壁安装有手柄，所述主体的左右两端中部设置有固定杆，且固定杆的左侧安装有圆形珠，所述圆形珠的左侧设置有圆形槽，所述储水盒的底端设置有螺纹槽，且螺纹槽下端固定有螺纹，所述螺纹底端设置有紫外线灯，且紫外线灯的左侧设置有固定螺丝，所述烟雾感应器设置于固定螺丝的左侧。

优选的，所述主体与灭烟盒之间为固定连接，且灭烟盒为半弧形结构。

优选的，所述灭烟盒与手把之间为焊接连接，且手把为倒“L”形状结构。

优选的，所述外伸缩杆通过螺丝与内伸缩杆构成固定连接，所述漏水槽设置有两个。

优选的，所述标识区与箱体之间为粘接连接，且箱体设置有两个。

优选的，所述螺纹槽通过螺纹与紫外线灯构成螺纹连接，所述固定杆通过圆形珠与圆形槽构成旋转结构。

与现有技术相比，本实用新型的有益效果是：

1、该具有杀菌报警功能的垃圾回收装置设置有灭烟盒，通过主体的顶端是设置有灭烟盒，在使用者将线头可放入灭烟盒内，将烟头进行压灭，灭烟盒的底端设置有储水盒，储水盒的左右两端设置有漏水槽，灭烟盒的内部底端设置于漏水孔，从而于效的防止线头灰屑乱飞，通过灭烟盒的左右两端设置有手把，从而有效的便于将储水盒拆卸；

2、通过手拉手把将放置在主体的顶端的灭烟盒抬起，从而有效的将储水盒的污水排出，通过顶端设置有外伸缩杆与螺丝和内伸缩杆，从而有效的将主体的高度进行调节，进而效的为使用者提高便捷性与实用性，箱体设置有两个，通过箱体的上端设置有标识区，一个箱体标识区设置为可回收垃圾，一个箱体标识区设置为不可回收垃圾，从而有效的可将垃圾进行分类，箱体的底端设置有排污孔，垃圾内的废水，从而有效的将从排污孔的污水箱排出；

3、通过主体储水盒的下端设置有CA-430型号烟雾感应器,烟雾感应器CA-430感受到大量的烟雾产生会自动发出报警信号，从而有效的防止发生火灾现象，进而有效的为使用者提供方便与实用性，通过烟雾感应器21CA-430的两端设置有紫外线灯，从而有效的将垃圾进行杀菌，进而有效的防止细菌产生给人们带来危害，圆形珠通过圆形槽与螺纹槽的旋转可将箱体进行旋转将垃圾拿出，进而有效的为实施者提供了方便,通过圆形槽的上端设置有卡槽与固定支撑架，从而有效的将固定杆进行固定。

附图说明

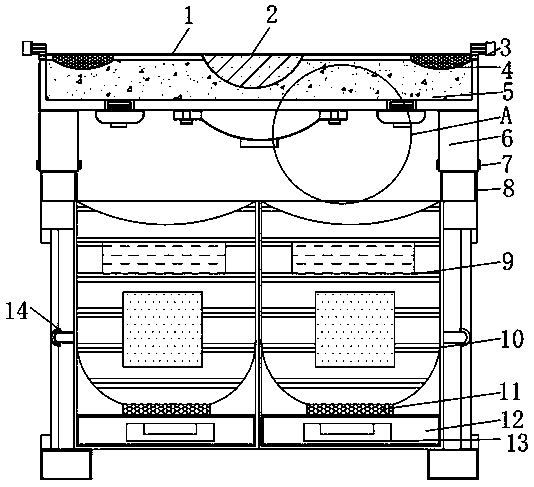

图1为本实用新型结构示意图；

图2为本实用新型图1中A处放大结构示意图；

图3为本实用新型固定杆节点结构示意图。

图中：1、主体；2、灭烟盒；3、手把；4、漏水槽；5、储水盒；6、外伸缩杆；7、螺丝；8、内伸缩杆；9、标识区；10、箱体；11、排污孔；12、污水箱；13、手柄；14、固定杆；15、圆形珠；16、圆形槽；17、螺纹槽；18、螺纹；19、紫外线灯；20、固定螺丝；21、烟雾感应器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种具有杀菌报警功能的垃圾回收装置，包括主体1、灭烟盒2、手把3、漏水槽4、储水盒5、外伸缩杆6、螺丝7、内伸缩杆8、标识区9、箱体10、排污孔11、污水箱12、手柄13、固定杆14、圆形珠15、圆形槽16、螺纹槽17、螺纹18、紫外线灯19、固定螺丝20和烟雾感应器21，主体1的顶端中部设置有灭烟盒2，且灭烟盒2的左右两侧连接有手把3，主体1与灭烟盒2之间为固定连接，且灭烟盒2为半弧形结构，通过主体1的顶端是设置有灭烟盒2，在使用者将线头可放入灭烟盒2内，将烟头进行压灭，灭烟盒2的底端设置有储水盒5，储水盒5的左右两端设置有漏水槽4，灭烟盒2的内部底端设置于漏水孔，从而于效的防止线头灰屑乱飞,手把3的左右两端固定有漏水槽4，且漏水槽4的底端连接有储水盒5，灭烟盒2与手把3之间为焊接连接，且手把3为倒“L”形状结构，通过灭烟盒2的左右两端设置有手把3，从而有效的便于将储水盒5拆卸，通过手拉手把3将放置在主体1的顶端的灭烟盒2抬起，从而有效的将储水盒5的污水排出,储水盒5的下端左右两侧设置有外伸缩杆6，且外伸缩杆6的下端设置有安置有螺丝7，外伸缩杆6通过螺丝7与内伸缩杆8构成固定连接，漏水槽4设置有两个，通过顶端设置有外伸缩杆6与螺丝7和内伸缩杆8，从而有效的将主体1的高度进行调节，进而效的为使用者提高便捷性与实用性，螺丝7的下侧安装有内伸缩杆8，且内伸缩杆8的下端设置有标识区9，标识区9的外部安装有箱体10，且箱体10的底端固定有排污孔11，标识区9与箱体10之间为粘接连接，且箱体10设置有两个，箱体10设置有两个，通过箱体10的上端设置有标识区9，一个箱体10标识区9设置为可回收垃圾，一个箱体10标识区9设置为不可回收垃圾，从而有效的可将垃圾进行分类，箱体10的底端设置有排污孔11，垃圾内的废水，从而有效的将从排污孔11的污水箱12排出，排污孔11的末端连接有污水箱12，且污水箱12的外壁安装有手柄13，主体1的左右两端中部设置有固定杆14，且固定杆14的左侧安装有圆形珠15，圆形珠15的左侧设置有圆形槽16，储水盒5的底端设置有螺纹槽17，且螺纹槽17下端固定有螺纹18，螺纹槽17通过螺纹18与紫外线灯19构成螺纹连接，固定杆14通过圆形珠15与圆形槽16构成旋转结构，通过主体1储水盒5的下端设置有烟雾感应器21CA-430,在烟雾感应器21CA-430感受到大量的烟雾产生会自动发出报警信号，从而有效的防止发生火灾现象，进而有效的为使用者提供方便与实用性，通过烟雾感应器21CA-430的两端设置有紫外线灯19，从而有效的将垃圾进行杀菌，圆形珠15通过圆形槽16与螺纹槽17的旋转可将箱体10进行旋转将垃圾拿出，进而有效的为实施者提供了方便，进而有效的防止细菌产生给人们带来危害，螺纹18底端设置有紫外线灯19，且紫外线灯19的左侧设置有固定螺丝20，烟雾感应器21设置于固定螺丝20的左侧。

工作原理：对于这类的具有杀菌报警功能的垃圾回收装置，首先通过主体1的顶端是设置有灭烟盒2，在使用者将线头可放入灭烟盒2内，将烟头进行压灭，灭烟盒2的底端设置有储水盒5，储水盒5的左右两端设置有漏水槽4，灭烟盒2的内部底端设置于漏水孔，从而于效的防止线头灰屑乱飞，通过灭烟盒2的左右两端设置有手把3，从而有效的便于将储水盒5拆卸，通过手拉手把3将放置在主体1的顶端的灭烟盒2抬起，从而有效的将储水盒5的污水排出，通过顶端设置有外伸缩杆6与螺丝7和内伸缩杆8，从而有效的将主体1的高度进行调节，进而效的为使用者提高便捷性与实用性，箱体10设置有两个，通过箱体10的上端设置有标识区9，一个箱体10标识区9设置为可回收垃圾，一个箱体10标识区9设置为不可回收垃圾，从而有效的可将垃圾进行分类，通过主体1储水盒5的下端设置有烟雾感应器21CA-430,在烟雾感应器21CA-430感受到大量的烟雾产生会自动发出报警信号，从而有效的防止发生火灾现象，进而有效的为使用者提供方便与实用性，通过烟雾感应器21CA-430的两端设置有紫外线灯19，从而有效的将垃圾进行杀菌，圆形珠15通过圆形槽16与螺纹槽17的旋转可将箱体10进行旋转将垃圾拿出，进而有效的为实施者提供了方便，进而有效的防止细菌产生给人们带来危害，就这样完成整个具有杀菌报警功能的垃圾回收装置的使用过程。
