技术领域

本实用新型涉及葡萄酒酿造设备技术领域，特别是涉及原酒定量定位取样装置。

背景技术

葡萄酒原酒贮存容器一般较大，罐体较高，取样检测过程中，现有装置取样管较短，只能取得容器上部样品，无法取得容器中下部样品，容器中不同高度的葡萄酒可能存在微小的差异，且现有取样装置无定量装置，只是简单地胶皮吸球装置，取样量无法控制，无法得到均匀有代表性的样品，因此所得样品信息不准确，使得样品的检测存在一定误差。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供原酒定量定位取样装置。

本实用新型通过以下技术方案来实现上述目的：

原酒定量定位取样装置，包括移动机构，所述移动机构上安装有取样机构，所述取样机构包括检测柱、取样盒、检测管，所述检测柱侧面安装有所述取样盒，所述取样盒上设置有所述检测管，所述检测管内部安装有流量传感器，所述流量传感器的型号是MR-3851DP，所述检测管上安装有电磁阀门，所述检测柱下端面设置有螺纹柱，所述螺纹柱下方设置有浮板，所述浮板上安装有位移传感器，所述位移传感器的型号是LK-H155。

作为本实用新型进一步的方案，所述移动机构包括支架、移动轮、转板，所述支架下方安装有所述移动轮，所述支架上方设置有所述转板，所述转板内侧设置有转柱，所述转柱上设置有固定绳，所述转板前部安装有转柄，所述转柄上设置有齿轮，所述齿轮一侧设置有转架，所述转架上设置有卡板，使装置便于移动，方便控制取样的高度，提高实用性。

作为本实用新型进一步的方案，所述移动机构包括支架、移动轮、转板，所述支架下方安装有所述移动轮，所述支架上方设置有所述转板，所述转板内侧设置有转柱，所述转柱上设置有固定绳，所述转板前部安装有电机，使装置便于移动，方便控制取样的高度，提高实用性。

作为本实用新型进一步的方案，所述取样盒与所述检测柱通过螺栓连接，所述检测柱的材质为不锈钢，所述取样盒的材质为PVC，保证了所述取样盒与所述检测柱方便拆分，所述检测柱的材质为不锈钢，保证检测柱的密度比液体大。

作为本实用新型进一步的方案，所述浮板与所述螺纹柱通过螺纹连接，所述浮板内部填充有泡沫，保证了所述浮板与所述螺纹柱方便拆卸，保证了所述浮板具有较好的浮力。

作为本实用新型进一步的方案，所述转柱与所述转板转动连接，所述转柄与所述转柱通过螺栓连接，保证了所述转柱可以在所述转板上转动，保证了所述转柄与所述转柱方便拆分。

作为本实用新型进一步的方案，所述卡板与所述转架转动连接，保证了所述卡板可以在所述转架上转动。

与现有技术相比，本实用新型的有益效果是：通过设置取样机构，极大的方便了对原酒进行定量定位取样，可以对不同深度的酒进行取样，而且方便检测液面的高度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

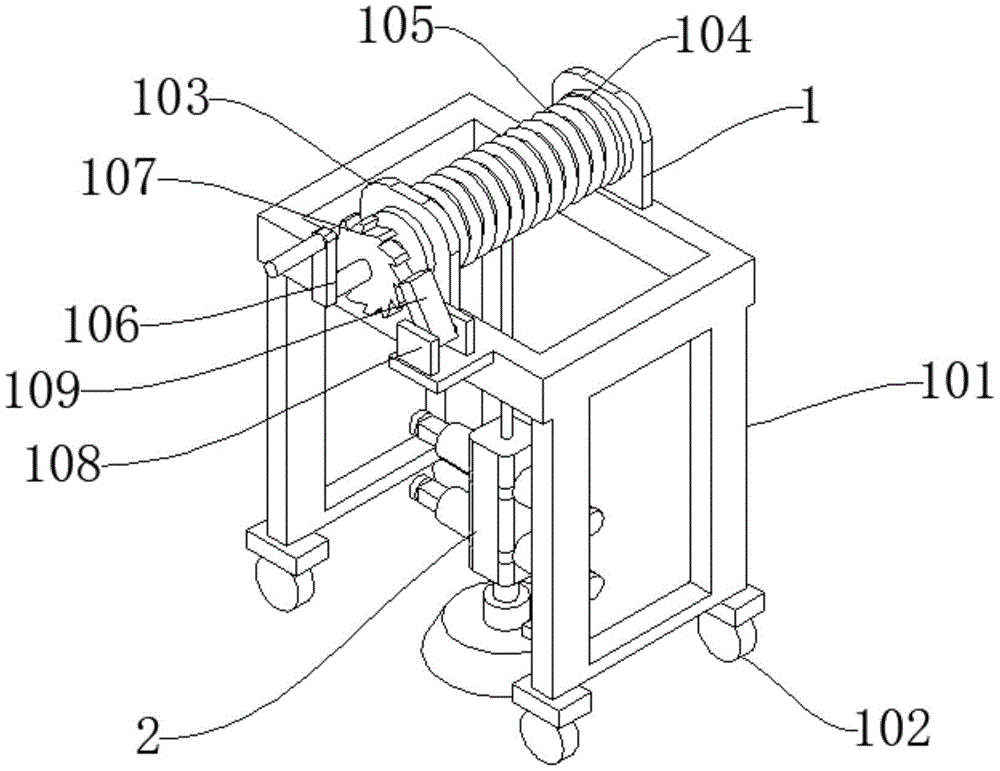

图1是本实用新型所述原酒定量定位取样装置的实施例1立体图；

图2是本实用新型所述原酒定量定位取样装置的实施例1内部结构示意图；

图3是本实用新型所述原酒定量定位取样装置的实施例1俯视图；

图4是本实用新型所述原酒定量定位取样装置的实施例1检测柱的结构示意图；

图5是本实用新型所述原酒定量定位取样装置的实施例2移动机构的示意图。

附图标记说明如下：

1、移动机构；2、取样机构；101、支架；102、移动轮；103、转板；104、转柱；105、固定绳；106、转柄；107、齿轮；108、转架；109、卡板；110、电机；201、检测柱；202、取样盒；203、检测管；204、流量传感器；205、电磁阀门；206、螺纹柱；207、浮板；208、位移传感器。

具体实施方式

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面结合附图对本实用新型作进一步说明。

实施例1

如图1、图2、图3、图4所示，本实用新型提供一种技术方案：原酒定量定位取样装置，包括移动机构1，移动机构1上安装有取样机构2，取样机构2包括检测柱201、取样盒202、检测管203，检测柱201侧面安装有取样盒202，取样盒202上设置有检测管203，检测管203内部安装有流量传感器204，流量传感器204用以检测取样的量，检测管203上安装有电磁阀门205，检测柱201下端面设置有螺纹柱206，螺纹柱206下方设置有浮板207，浮板207上安装有位移传感器208，位移传感器208用以检测液面的高度。

在上述实施例的基础上：移动机构1包括支架101、移动轮102、转板103，支架101下方安装有移动轮102，支架101上方设置有转板103，转板103内侧设置有转柱104，转柱104上设置有固定绳105，转板103前部安装有转柄106，转柄106上设置有齿轮107，齿轮107一侧设置有转架108，转架108上设置有卡板109，使装置便于移动，方便控制取样的高度，提高实用性；取样盒202与检测柱201通过螺栓连接，检测柱201的材质为不锈钢，取样盒202的材质为PVC，保证了取样盒202与检测柱201方便拆分，检测柱201的材质为不锈钢，保证检测柱201的密度比液体大；浮板207与螺纹柱206通过螺纹连接，浮板207内部填充有泡沫，保证了浮板207与螺纹柱206方便拆卸，保证了浮板207具有较好的浮力；转柱104与转板103转动连接，转柄106与转柱104通过螺栓连接，保证了转柱104可以在转板103上转动，保证了转柄106与转柱104方便拆分；卡板109与转架108转动连接，保证了卡板109可以在转架108上转动。

工作原理：将装置通过移动轮102移动到合适的地方，使检测柱201置于酒缸正上方，需要测量液面高度时，转动转柄106，使转柱104转动，固定绳105放长，将检测柱201放入到酒缸内，浮板207置于液面后会使检测柱201漂浮起来，位移传感器208会检测出酒缸口距离液面的距离，需要取样时，先将浮板207取下，使检测柱201沉入液面下方，到达合适的高度后，转动转柄106，使其卡住齿轮107，防止转柱104转动，电磁阀门205打开，液体通过检测管203进入到取样盒202内，流量传感器204会检测出液体的流量，从而控制取样的量，达到取样的量时，电磁阀门205关闭，检测柱201可以下降到不同的高度，使不同的取样盒202取样。

实施例2

如图5所示，实施例2和实施例1的区别在于，移动机构1包括支架101、移动轮102、转板103，支架101下方安装有移动轮102，支架101上方设置有转板103，转板103内侧设置有转柱104，转柱104上设置有固定绳105，转板103前部安装有电机110。

将转动转柄106，使转柱104转动，固定绳105放长，将检测柱201放入到酒缸内，换成了电机110带动转柱104转动，节省人力。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。
