技术领域

本发明涉及一种监控设备相关，更具体的说是一种清理防护一体监控设备安装装置。

背景技术

在监控设备的安装以及使用的过程中，存在拆卸不便，不具有防护保护功能，不具备清理功能，为了使监控设备在实际使用的过程中具有良好的使用性，所以设计一种清理防护一体监控设备安装装置来解决这一问题。

发明内容

本发明主要解决的技术问题是提供一种清理防护一体监控设备安装装置，本装置具有防雨腐蚀功能，具有内部清灰功能，具有镜面清理功能，具有便捷固定功能，装置可调整监控设备的伸缩间距，装置结构合理，便于操作。

为解决上述技术问题，本发明涉及一种监控设备相关，更具体的说是一种清理防护一体监控设备安装装置，包括装置外壳、遮挡机构、设备固定机构、风机机构、摆向机构、清理机构、装置固定机构，本装置具有防雨腐蚀功能，具有内部清灰功能，具有镜面清理功能，具有便捷固定功能，装置可调整监控设备的伸缩间距，装置结构合理，便于操作。所述的装置外壳与遮挡机构相连接，设备固定机构与装置外壳相连接，风机机构与装置外壳相连接，摆向机构与装置外壳相连接，清理机构与装置外壳相连接，装置固定机构与装置外壳相连接。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的装置外壳包括动力摆动槽、轨道槽、上下伸缩槽、螺纹孔、网格板、旋转适应槽、电机固定槽、环形槽、螺纹固定槽、条形凹槽。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的遮挡机构包括滑块、连接板、带动齿轮、动力齿轮、动力电机、螺纹杆、定位板、折叠挡雨盖、移动板、限位件，滑块与装置外壳通过轨道槽活动连接，装置外壳与定位板固定连接，滑块与连接板固定连接，连接板与带动齿轮通过异形通孔活动连接，带动齿轮与动力齿轮相咬合，动力齿轮与动力电机固定连接，带动齿轮与螺纹杆固定连接，螺纹杆与定位板通过移动螺纹孔相啮合，定位板与折叠挡雨盖固定连接，折叠挡雨盖与移动板固定连接，移动板与限位件通过阶梯槽活动连接，限位件与螺纹杆固定连接；连接板上设置有异形通孔；定位板上设置有移动螺纹孔；移动板上设置有阶梯槽。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的包括安装板、调整杆、限位杆、限位平衡柱、纵向活动板、纵向限位件、纵向螺纹杆，安装板与调整杆相铰接，调整杆与限位杆相铰接，限位杆与纵向活动板固定连接，纵向活动板与限位平衡柱通过光滑通孔活动连接，限位平衡柱与装置外壳固定连接，纵向活动板与装置外壳通过上下伸缩槽活动连接，纵向活动板与纵向限位件通过活动阶梯槽活动连接，纵向限位件与纵向螺纹杆固定连接，纵向螺纹杆与装置外壳通过螺纹孔相啮合；纵向活动板上设置有光滑通孔、活动阶梯槽。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的包括风扇、摆动块、风扇电机、铰接柱、轴杆，铰接柱与装置外壳固定连接，铰接柱与摆动块通过轴杆活动连接，摆动块与风扇电机通过凹槽固定连接，风扇电机与风扇固定连接。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的包括咬合齿轮、单向齿纹板、铰接脚、L形杆、中心柱，咬合齿轮与装置外壳通过动力摆动槽相连接，咬合齿轮与单向齿纹板相咬合，单向齿纹板与铰接柱接触连接，单向齿纹板与铰接脚固定连接，铰接脚与L形杆相铰接，L形杆与中心柱通过通孔活动连接，中心柱与装置外壳固定连接。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的包括旋转用电机、旋转用齿轮、连接齿轮、柱形壳、双头支撑结构、环形卡件、推动柱、电机外壳、清理电机、联动齿轮一、支撑弹簧、齿轮链、联动齿轮二、中轴柱、清理海绵，旋转用电机与装置外壳通过电机固定槽固定连接，旋转用电机与旋转用齿轮固定连接，旋转用齿轮与连接齿轮相咬合，连接齿轮与柱形壳固定连接，柱形壳与装置外壳通过旋转适应槽活动连接，柱形壳与双头支撑结构相连接，柱形壳与环形卡件固定连接，环形卡件与装置外壳通过环形槽活动连接，电机外壳与柱形壳活动连接，电机外壳与清理电机通过凹槽固定连接，清理电机与联动齿轮一固定连接，联动齿轮一与联动齿轮二通过齿轮链相连接，联动齿轮二与中轴柱通过通孔固定连接，中轴柱与清理海绵固定连接，联动齿轮二与电机外壳通过凹槽活动连接，支撑弹簧与电机外壳固定连接；双头支撑结构包括液压缸外壳、双杆液压缸、辅助弹簧、推动滑块、推动杆、圆形件、中心柱轴、支撑短件，液压缸外壳与柱形壳通过凹槽固定连接，双杆液压缸与推动滑块固定连接，推动滑块与辅助弹簧固定连接，推动滑块与液压缸外壳通过推动限位槽活动连接，液压缸外壳与双杆液压缸通过凹槽固定连接，推动滑块与推动杆相铰接，推动杆与圆形件相铰接，圆形件与中心柱轴通过通孔活动连接，中心柱轴与柱形壳固定连接，圆形件与支撑短件固定连接，支撑短件与推动柱接触连接；液压缸外壳上设置有推动限位槽。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的包括定位螺钉、夹紧结构一、夹紧结构二、双向调节结构一、辅助定位结构，定位螺钉将夹紧结构一固定在装置外壳上，夹紧结构一与夹紧结构二相连接，夹紧结构一与夹紧结构二均与双向调节结构一相连接，双向调节结构一与辅助定位结构相连接，定位螺钉与装置外壳通过螺纹固定槽相啮合；夹紧结构一包括T形件一、方形框、连接螺栓一、摆动铰接件一、短连接螺栓一，T形件一与方形框通过连接螺栓一活动连接，方形框与摆动铰接件一通过短连接螺栓一活动连接；方形框上设置有条形通孔，方形框与条形件通过条形通孔活动连接；摆动铰接件一上设置有螺纹通孔一；夹紧结构二包括T形件二、条形件、连接螺栓二、摆动铰接件二、短连接螺栓二，T形件二与条形件通过连接螺栓二活动连接，条形件与摆动铰接件二通过短连接螺栓二活动连接；摆动铰接件二上设置有螺纹通孔二；双向调节结构一包括调整盘、双向螺纹杆、限位齿轮，调整盘与双向螺纹杆通过通孔固定连接，双向螺纹杆与限位齿轮通过通孔固定连接，双向螺纹杆与摆动铰接件一通过螺纹通孔一相啮合，双向螺纹杆与摆动铰接件二通过螺纹通孔二相啮合；辅助定位结构包括主外壳、推动齿轮、推动齿轮轴、U形挡件、土字卡件、卡件弹簧，限位齿轮与主外壳通过异形活动槽孔相连接，限位齿轮与推动齿轮相咬合，推动齿轮与推动齿轮轴通过通孔活动连接，推动齿轮轴与主外壳固定连接，推动齿轮与U形挡件相咬合，土字卡件与主外壳通过三级阶梯孔活动连接，土字卡件与U形挡件通过卡位槽相连接，土字卡件与卡件弹簧固定连接；主外壳上设置有异形活动槽孔、三级阶梯孔；U形挡件上设置有卡位槽。

作为本技术方案的进一步优化，本发明一种清理防护一体监控设备安装装置所述的咬合齿轮设置有配套电机。

本发明一种清理防护一体监控设备安装装置的有益效果为：

本发明一种清理防护一体监控设备安装装置，本装置具有防雨腐蚀功能，具有内部清灰功能，具有镜面清理功能，具有便捷固定功能，装置可调整监控设备的伸缩间距，装置结构合理，便于操作。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

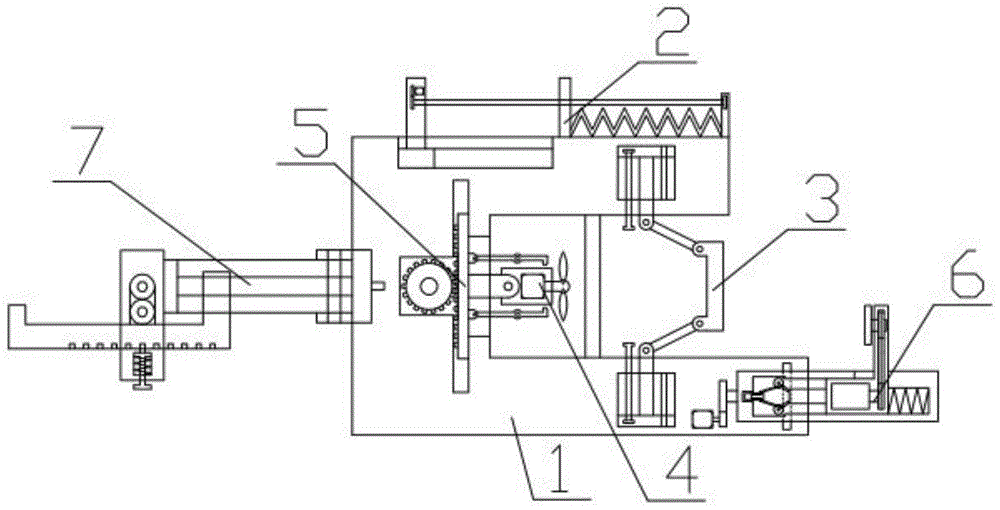

图1为本发明一种清理防护一体监控设备安装装置的结构示意图。

图2为本发明一种清理防护一体监控设备安装装置的装置外壳1的结构示意图。

图3为本发明一种清理防护一体监控设备安装装置的遮挡机构2的结构示意图。

图4为本发明一种清理防护一体监控设备安装装置的设备固定机构3的结构示意图。

图5为本发明一种清理防护一体监控设备安装装置的风机机构4的结构示意图。

图6为本发明一种清理防护一体监控设备安装装置的摆向机构5的结构示意图。

图7为本发明一种清理防护一体监控设备安装装置的清理机构6的结构示意图。

图8为本发明一种清理防护一体监控设备安装装置的双头支撑结构6-5的结构示意图。

图9为本发明一种清理防护一体监控设备安装装置的装置固定机构7的俯视图的结构示意图。

图10为本发明一种清理防护一体监控设备安装装置的装置固定机构7的结构示意图。

图11为本发明一种清理防护一体监控设备安装装置的夹紧结构一7-2的立体结构示意图。

图12为本发明一种清理防护一体监控设备安装装置的夹紧结构二7-3的立体结构示意图。

图13为本发明一种清理防护一体监控设备安装装置的双向调节结构一7-4的立体结构示意图。

图中：装置外壳1；动力摆动槽1-1；轨道槽1-2；上下伸缩槽1-3；螺纹孔1-4；网格板1-5；旋转适应槽1-6；电机固定槽1-7；环形槽1-8；螺纹固定槽1-9；条形凹槽1-10；遮挡机构2；滑块2-1；连接板2-2；异形通孔2-2-1；带动齿轮2-3；动力齿轮2-4；动力电机2-5；螺纹杆2-6；定位板2-7；移动螺纹孔2-7-1；折叠挡雨盖2-8；移动板2-9；阶梯槽2-9-1；限位件2-10；设备固定机构3；安装板3-1；调整杆3-2；限位杆3-3；限位平衡柱3-4；纵向活动板3-5；光滑通孔3-5-1；活动阶梯槽3-5-2；纵向限位件3-6；纵向螺纹杆3-7；风机机构4；风扇4-1；摆动块4-2；风扇电机4-3；铰接柱4-4；轴杆4-5；摆向机构5；咬合齿轮5-1；单向齿纹板5-2；铰接脚5-3；L形杆5-4；中心柱5-5；清理机构6；旋转用电机6-1；旋转用齿轮6-2；连接齿轮6-3；柱形壳6-4；双头支撑结构6-5；液压缸外壳6-5-1；推动限位槽6-5-1-1；双杆液压缸6-5-2；辅助弹簧6-5-3；推动滑块6-5-4；推动杆6-5-5；圆形件6-5-6；中心柱轴6-5-7；支撑短件6-5-8；环形卡件6-6；推动柱6-7；电机外壳6-8；清理电机6-9；联动齿轮一6-10；支撑弹簧6-11；齿轮链6-12；联动齿轮二6-13；中轴柱6-14；清理海绵6-15；装置固定机构7；定位螺钉7-1；夹紧结构一7-2；T形件一7-2-1；方形框7-2-2；条形通孔7-2-2-1；连接螺栓一7-2-3；摆动铰接件一7-2-4；螺纹通孔一7-2-4-1；短连接螺栓一7-2-5；夹紧结构二7-3；T形件二7-3-1；条形件7-3-2；连接螺栓二7-3-3；摆动铰接件二7-3-4；螺纹通孔二7-3-4-1；短连接螺栓二7-3-5；双向调节结构一7-4；调整盘7-4-1；双向螺纹杆7-4-2；限位齿轮7-4-3；辅助定位结构7-5；主外壳7-5-1；异形活动槽孔7-5-1-1；三级阶梯孔7-5-1-2；推动齿轮7-5-2；推动齿轮轴7-5-3；U形挡件7-5-4；卡位槽7-5-4-1；土字卡件7-5-5；卡件弹簧7-5-6。

具体实施方式

具体实施方式一：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本发明涉及一种监控设备相关，更具体的说是一种清理防护一体监控设备安装装置，包括装置外壳1、遮挡机构2、设备固定机构3、风机机构4、摆向机构5、清理机构6、装置固定机构7，本装置具有防雨腐蚀功能，具有内部清灰功能，具有镜面清理功能，具有便捷固定功能，装置可调整监控设备的伸缩间距，装置结构合理，便于操作。所述的装置外壳1与遮挡机构2相连接，设备固定机构3与装置外壳1相连接，风机机构4与装置外壳1相连接，摆向机构5与装置外壳1相连接，清理机构6与装置外壳1相连接，装置固定机构7与装置外壳1相连接。

具体实施方式二：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的装置外壳1包括动力摆动槽1-1、轨道槽1-2、上下伸缩槽1-3、螺纹孔1-4、网格板1-5、旋转适应槽1-6、电机固定槽1-7、环形槽1-8、螺纹固定槽1-9、条形凹槽1-10。

具体实施方式三：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的遮挡机构2包括滑块2-1、连接板2-2、带动齿轮2-3、动力齿轮2-4、动力电机2-5、螺纹杆2-6、定位板2-7、折叠挡雨盖2-8、移动板2-9、限位件2-10，滑块2-1与装置外壳1通过轨道槽1-2活动连接，装置外壳1与定位板2-7固定连接，滑块2-1与连接板2-2固定连接，连接板2-2与带动齿轮2-3通过异形通孔2-2-1活动连接，带动齿轮2-3与动力齿轮2-4相咬合，动力齿轮2-4与动力电机2-5固定连接，带动齿轮2-3与螺纹杆2-6固定连接，螺纹杆2-6与定位板2-7通过移动螺纹孔2-7-1相啮合，定位板2-7与折叠挡雨盖2-8固定连接，折叠挡雨盖2-8与移动板2-9固定连接，移动板2-9与限位件2-10通过阶梯槽2-9-1活动连接，限位件2-10与螺纹杆2-6固定连接；连接板2-2上设置有异形通孔2-2-1；定位板2-7上设置有移动螺纹孔2-7-1；移动板2-9上设置有阶梯槽2-9-1。

启动动力电机2-5，动力电机2-5通过动力齿轮2-4使带动齿轮2-3旋转，从而使螺纹杆2-6同步旋转，螺纹杆2-6旋转使滑块2-1沿轨道槽1-2向前移动，螺纹杆2-6推动限位件2-10，从而使移动板2-9向前移动，使折叠挡雨盖2-8展开。

具体实施方式四：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的3包括安装板3-1、调整杆3-2、限位杆3-3、限位平衡柱3-4、纵向活动板3-5、纵向限位件3-6、纵向螺纹杆3-7，安装板3-1与调整杆3-2相铰接，调整杆3-2与限位杆3-3相铰接，限位杆3-3与纵向活动板3-5固定连接，纵向活动板3-5与限位平衡柱3-4通过光滑通孔3-5-1活动连接，限位平衡柱3-4与装置外壳1固定连接，纵向活动板3-5与装置外壳1通过上下伸缩槽1-3活动连接，纵向活动板3-5与纵向限位件3-6通过活动阶梯槽3-5-2活动连接，纵向限位件3-6与纵向螺纹杆3-7固定连接，纵向螺纹杆3-7与装置外壳1通过螺纹孔1-4相啮合；纵向活动板3-5上设置有光滑通孔3-5-1、活动阶梯槽3-5-2。

将监控设备安装在安装板3-1上，旋转纵向螺纹杆3-7，纵向螺纹杆3-7通过纵向限位件3-6拉动纵向活动板3-5向下移动，纵向活动板3-5推动限位杆3-3向下移动，从而使限位杆3-3挤压调整杆3-2，调整杆3-2角度改变，推动安装板3-1向前延伸，其中限位平衡柱3-4起到平衡纵向活动板3-5的作用。

具体实施方式五：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的4包括风扇4-1、摆动块4-2、风扇电机4-3、铰接柱4-4、轴杆4-5，铰接柱4-4与装置外壳1固定连接，铰接柱4-4与摆动块4-2通过轴杆4-5活动连接，摆动块4-2与风扇电机4-3通过凹槽固定连接，风扇电机4-3与风扇4-1固定连接。

起到风扇电机4-3，风扇电机4-3带动风扇4-1旋转通过网格板1-5吹动装置上落入的灰尘。

具体实施方式六：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的5包括咬合齿轮5-1、单向齿纹板5-2、铰接脚5-3、L形杆5-4、中心柱5-5，咬合齿轮5-1与装置外壳1通过动力摆动槽1-1相连接，咬合齿轮5-1与单向齿纹板5-2相咬合，单向齿纹板5-2与铰接柱4-4接触连接，单向齿纹板5-2与铰接脚5-3固定连接，铰接脚5-3与L形杆5-4相铰接，L形杆5-4与中心柱5-5通过通孔活动连接，中心柱5-5与装置外壳1固定连接。

起到咬合齿轮5-1，咬合齿轮5-1旋转带动单向齿纹板5-2上下移动，单向齿纹板5-2移动通过铰接脚5-3带动L形杆5-4以中心柱5-5为中心轴转动，L形杆5-4转动支撑摆动块4-2，摆动块4-2以轴杆4-5中心轴摆动。

具体实施方式七：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的6包括旋转用电机6-1、旋转用齿轮6-2、连接齿轮6-3、柱形壳6-4、双头支撑结构6-5、环形卡件6-6、推动柱6-7、电机外壳6-8、清理电机6-9、联动齿轮一6-10、支撑弹簧6-11、齿轮链6-12、联动齿轮二6-13、中轴柱6-14、清理海绵6-15，旋转用电机6-1与装置外壳1通过电机固定槽1-7固定连接，旋转用电机6-1与旋转用齿轮6-2固定连接，旋转用齿轮6-2与连接齿轮6-3相咬合，连接齿轮6-3与柱形壳6-4固定连接，柱形壳6-4与装置外壳1通过旋转适应槽1-6活动连接，柱形壳6-4与双头支撑结构6-5相连接，柱形壳6-4与环形卡件6-6固定连接，环形卡件6-6与装置外壳1通过环形槽1-8活动连接，电机外壳6-8与柱形壳6-4活动连接，电机外壳6-8与清理电机6-9通过凹槽固定连接，清理电机6-9与联动齿轮一6-10固定连接，联动齿轮一6-10与联动齿轮二6-13通过齿轮链6-12相连接，联动齿轮二6-13与中轴柱6-14通过通孔固定连接，中轴柱6-14与清理海绵6-15固定连接，联动齿轮二6-13与电机外壳6-8通过凹槽活动连接，支撑弹簧6-11与电机外壳6-8固定连接；双头支撑结构6-5包括液压缸外壳6-5-1、双杆液压缸6-5-2、辅助弹簧6-5-3、推动滑块6-5-4、推动杆6-5-5、圆形件6-5-6、中心柱轴6-5-7、支撑短件6-5-8，液压缸外壳6-5-1与柱形壳6-4通过凹槽固定连接，双杆液压缸6-5-2与推动滑块6-5-4固定连接，推动滑块6-5-4与辅助弹簧6-5-3固定连接，推动滑块6-5-4与液压缸外壳6-5-1通过推动限位槽6-5-1-1活动连接，液压缸外壳6-5-1与双杆液压缸6-5-2通过凹槽固定连接，推动滑块6-5-4与推动杆6-5-5相铰接，推动杆6-5-5与圆形件6-5-6相铰接，圆形件6-5-6与中心柱轴6-5-7通过通孔活动连接，中心柱轴6-5-7与柱形壳6-4固定连接，圆形件6-5-6与支撑短件6-5-8固定连接，支撑短件6-5-8与推动柱6-7接触连接；液压缸外壳6-5-1上设置有推动限位槽6-5-1-1。

启动旋转用电机6-1，通过旋转用齿轮6-2带动连接齿轮6-3，从而使柱形壳6-4旋转，实现转动清理海绵6-15的目的，其中环形卡件6-6起到位置限定的作用，清理海绵6-15旋转的位置对应监控的镜面时，启动双杆液压缸6-5-2，双杆液压缸6-5-2拉动推动滑块6-5-4收缩，推动滑块6-5-4带动推动杆6-5-5拉动圆形件6-5-6旋转，圆形件6-5-6旋转使支撑短件6-5-8移动，使推动柱6-7在支撑弹簧6-11的支撑作用下移动，使清理海绵6-15，贴近镜面，启动清理电机6-9，清理电机6-9带动联动齿轮一6-10，联动齿轮一6-10通过齿轮链6-12带动联动齿轮二6-13，从而使清理海绵6-15旋转清理镜面。

具体实施方式八：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述的7包括定位螺钉7-1、夹紧结构一7-2、夹紧结构二7-3、双向调节结构一7-4、辅助定位结构7-5，定位螺钉7-1将夹紧结构一7-2固定在装置外壳1上，夹紧结构一7-2与夹紧结构二7-3相连接，夹紧结构一7-2与夹紧结构二7-3均与双向调节结构一7-4相连接，双向调节结构一7-4与辅助定位结构7-5相连接，定位螺钉7-1与装置外壳1通过螺纹固定槽1-9相啮合；夹紧结构一7-2包括T形件一7-2-1、方形框7-2-2、连接螺栓一7-2-3、摆动铰接件一7-2-4、短连接螺栓一7-2-5，T形件一7-2-1与方形框7-2-2通过连接螺栓一7-2-3活动连接，方形框7-2-2与摆动铰接件一7-2-4通过短连接螺栓一7-2-5活动连接；方形框7-2-2上设置有条形通孔7-2-2-1，方形框7-2-2与条形件7-3-2通过条形通孔7-2-2-1活动连接；摆动铰接件一7-2-4上设置有螺纹通孔一7-2-4-1；夹紧结构二7-3包括T形件二7-3-1、条形件7-3-2、连接螺栓二7-3-3、摆动铰接件二7-3-4、短连接螺栓二7-3-5，T形件二7-3-1与条形件7-3-2通过连接螺栓二7-3-3活动连接，条形件7-3-2与摆动铰接件二7-3-4通过短连接螺栓二7-3-5活动连接；摆动铰接件二7-3-4上设置有螺纹通孔二7-3-4-1；双向调节结构一7-4包括调整盘7-4-1、双向螺纹杆7-4-2、限位齿轮7-4-3，调整盘7-4-1与双向螺纹杆7-4-2通过通孔固定连接，双向螺纹杆7-4-2与限位齿轮7-4-3通过通孔固定连接，双向螺纹杆7-4-2与摆动铰接件一7-2-4通过螺纹通孔一7-2-4-1相啮合，双向螺纹杆7-4-2与摆动铰接件二7-3-4通过螺纹通孔二7-3-4-1相啮合；辅助定位结构7-5包括主外壳7-5-1、推动齿轮7-5-2、推动齿轮轴7-5-3、U形挡件7-5-4、土字卡件7-5-5、卡件弹簧7-5-6，限位齿轮7-4-3与主外壳7-5-1通过异形活动槽孔7-5-1-1相连接，限位齿轮7-4-3与推动齿轮7-5-2相咬合，推动齿轮7-5-2与推动齿轮轴7-5-3通过通孔活动连接，推动齿轮轴7-5-3与主外壳7-5-1固定连接，推动齿轮7-5-2与U形挡件7-5-4相咬合，土字卡件7-5-5与主外壳7-5-1通过三级阶梯孔7-5-1-2活动连接，土字卡件7-5-5与U形挡件7-5-4通过卡位槽7-5-4-1相连接，土字卡件7-5-5与卡件弹簧7-5-6固定连接；主外壳7-5-1上设置有异形活动槽孔7-5-1-1、三级阶梯孔7-5-1-2；U形挡件7-5-4上设置有卡位槽7-5-4-1。

将T形件一7-2-1和T形件二7-3-1放置条形凹槽1-10内，通过定位螺钉7-1和螺纹固定槽1-9固定，旋转调整盘7-4-1，调整盘7-4-1带动双向螺纹杆7-4-2和限位齿轮7-4-3旋转，双向螺纹杆7-4-2带动摆动铰接件一7-2-4和摆动铰接件二7-3-4相对运动，从而使方形框7-2-2和条形件7-3-2运行，缩小间距，实现夹紧固定的目的，其中在土字卡件7-5-5脱离U形挡件7-5-4的前提下限位齿轮7-4-3带动推动齿轮7-5-2旋转，推动齿轮7-5-2带动U形挡件7-5-4移动，使U形挡件7-5-4支撑在方形框7-2-2和条形件7-3-2的交叉处，起到支撑的作用，在通过土字卡件7-5-5进行位置固定。

具体实施方式九：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式六作进一步说明，所述的咬合齿轮5-1设置有配套电机。

装置的使用方法：启动动力电机2-5，动力电机2-5通过动力齿轮2-4使带动齿轮2-3旋转，从而使螺纹杆2-6同步旋转，螺纹杆2-6旋转使滑块2-1沿轨道槽1-2向前移动，螺纹杆2-6推动限位件2-10，从而使移动板2-9向前移动，使折叠挡雨盖2-8展开。

将监控设备安装在安装板3-1上，旋转纵向螺纹杆3-7，纵向螺纹杆3-7通过纵向限位件3-6拉动纵向活动板3-5向下移动，纵向活动板3-5推动限位杆3-3向下移动，从而使限位杆3-3挤压调整杆3-2，调整杆3-2角度改变，推动安装板3-1向前延伸，其中限位平衡柱3-4起到平衡纵向活动板3-5的作用。

起到风扇电机4-3，风扇电机4-3带动风扇4-1旋转通过网格板1-5吹动装置上落入的灰尘。

起到咬合齿轮5-1，咬合齿轮5-1旋转带动单向齿纹板5-2上下移动，单向齿纹板5-2移动通过铰接脚5-3带动L形杆5-4以中心柱5-5为中心轴转动，L形杆5-4转动支撑摆动块4-2，摆动块4-2以轴杆4-5中心轴摆动。

启动旋转用电机6-1，通过旋转用齿轮6-2带动连接齿轮6-3，从而使柱形壳6-4旋转，实现转动清理海绵6-15的目的，其中环形卡件6-6起到位置限定的作用，清理海绵6-15旋转的位置对应监控的镜面时，启动双杆液压缸6-5-2，双杆液压缸6-5-2拉动推动滑块6-5-4收缩，推动滑块6-5-4带动推动杆6-5-5拉动圆形件6-5-6旋转，圆形件6-5-6旋转使支撑短件6-5-8移动，使推动柱6-7在支撑弹簧6-11的支撑作用下移动，使清理海绵6-15，贴近镜面，启动清理电机6-9，清理电机6-9带动联动齿轮一6-10，联动齿轮一6-10通过齿轮链6-12带动联动齿轮二6-13，从而使清理海绵6-15旋转清理镜面。

将T形件一7-2-1和T形件二7-3-1放置条形凹槽1-10内，通过定位螺钉7-1和螺纹固定槽1-9固定，旋转调整盘7-4-1，调整盘7-4-1带动双向螺纹杆7-4-2和限位齿轮7-4-3旋转，双向螺纹杆7-4-2带动摆动铰接件一7-2-4和摆动铰接件二7-3-4相对运动，从而使方形框7-2-2和条形件7-3-2运行，缩小间距，实现夹紧固定的目的，其中在土字卡件7-5-5脱离U形挡件7-5-4的前提下限位齿轮7-4-3带动推动齿轮7-5-2旋转，推动齿轮7-5-2带动U形挡件7-5-4移动，使U形挡件7-5-4支撑在方形框7-2-2和条形件7-3-2的交叉处，起到支撑的作用，在通过土字卡件7-5-5进行位置固定。

本装置具有防雨腐蚀功能，具有内部清灰功能，具有镜面清理功能，具有便捷固定功能，装置可调整监控设备的伸缩间距，装置结构合理，便于操作。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
