技术领域

本发明涉及LED筒灯，具体是一种强效散热LED筒灯。

背景技术

LED筒灯是应用新型LED照明光源在传统筒灯基础上改良开发的产品，与传统筒灯对比具有以下优点：节能、低碳、长寿、显色性好、响应速度快。LED筒灯的设计更加的美观轻巧，安装时能达到保持建筑装饰的整体统一与完美，不破坏灯具的设置，光源隐藏在建筑装饰内部。

虽然LED筒灯采用了LED光源，使装置在工作共的发热量下降，但长时间的使用仍然会造成装置的持续高温，目前的筒灯主要还是依赖散热翅片进行散热，当空气相对静止时，散热效果不能保证，还是会出现散热效果不良而引起的使用寿命下降问题。

发明内容

本发明的目的在于提供一种强效散热LED筒灯，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种强效散热LED筒灯，包括分体连接的灯壳和固定架，所述灯壳内顶部设有电路板，并在电路板上贴装有多个LED灯珠，所述灯壳顶面上方设有与其相贴合的散热架，所述散热架包括螺旋散热片，所述螺旋散热片内部形成螺旋状的热风通道，在螺旋散热片最外侧一圈的外壁上设有多个与其互相垂直设置的散热翅片，所述螺旋散热片和散热翅片均为铜片；所述热风通道外侧开口处设有风机盒，并在风机盒内设有微型风机；所述电路板顶部安装有竖向的连接柱，连接柱内部中空；所述灯壳呈上小下大的圆台状，在灯壳底部设有透镜，所述灯壳内部还设有若干六棱柱镜，所述六棱柱镜为玻璃透镜，且六棱柱镜内部为中空结构，六棱柱镜两端位于灯壳外壁上并为开口结构。

所述灯壳底部侧面设有圆环状的延伸贴板，所述延伸贴板底部靠近灯壳主体的位置开设有向内凹陷的内螺纹槽，所述固定架呈圆环状且其内部圆形空腔的大小与透镜的大小相匹配，在固定架顶面上设有螺纹凸环，螺纹凸环外侧设有与内螺纹槽相匹配的外螺纹，灯壳和固定架安装后在延伸贴板和固定架之间形成安装槽。

作为本发明的优选方案：所述固定架底部开设有两个沿固定架中心对称设置的球槽，在球槽内设有与球槽内壁转动连接的转动操作柄，所述转动操作柄包括水平的横杆和横杆上的圆弧杆，在球槽底部开口处还设有与固定架底面转动连接的翻转门。

与现有技术相比，本发明的有益效果是：本装置中散热架结构巧妙，通过螺旋散热片的设置，大大增加了散热面积，并且通过微型风机工作加速进行散热，并且通过六棱镜的设置，不仅进一步提高了散热效果，同时避免眩光的产生，使得装置的使用寿命大大增加，并改善了照明效果。

附图说明

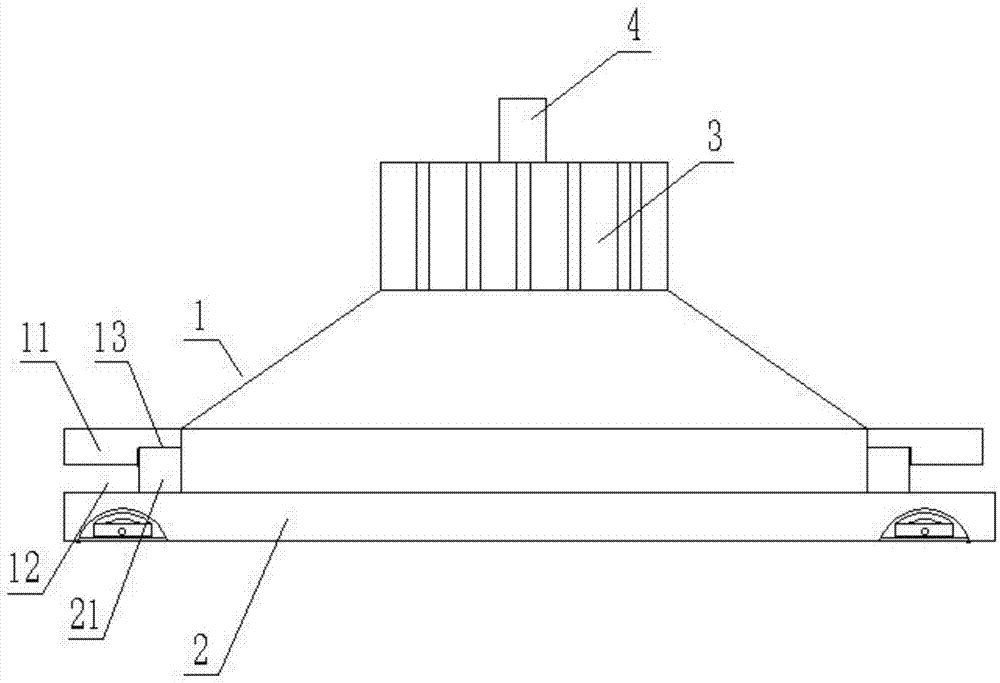

图1为本发明的结构示意图。

图2为本发明中灯壳和固定架的连接结构示意图。

图3为本发明中灯壳的内部结构剖视图。

图4为本发明中散热架的俯视图。

图中1-灯壳，11-延伸贴板，12-安装槽，13-内螺纹槽，14-电路板，15-LED灯珠，16-透镜，2-固定架，21-螺纹凸环，22-球槽，23-转动操作柄，24-翻转门，3-散热架，31-螺旋散热片，32-热风通道，33-风机盒，34-微型风机，35-散热翅片，4-连接柱，5-六棱柱镜。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例1：

请参阅图1-4，一种强效散热LED筒灯，包括分体连接的灯壳1和固定架2，所述灯壳1内顶部设有电路板14，并在电路板14上贴装有多个LED灯珠15，所述灯壳1顶面上方设有与其相贴合的散热架3，所述散热架3包括螺旋散热片31，所述螺旋散热片31内部形成螺旋状的热风通道32，在螺旋散热片31最外侧一圈的外壁上设有多个与其互相垂直设置的散热翅片35，所述螺旋散热片31和散热翅片35均为铜片；通过螺旋散热片35和散热翅片35与工作时的电路板14产生热交换，并由热风通道32引导热气散出进行散热，螺旋散热片31大大增加了散热面积，提高散热效果；为了进一步提高散热效果，所述热风通道32外侧开口处设有风机盒33，并在风机盒33内设有微型风机34，筒灯工作时，微型风机34同步启动，使热风通道32内产生气流，加速热气的排放，实现快速散热的功能；所述电路板14顶部安装有竖向的连接柱14，连接柱14内部中空，用于安装与外部电源连接的线路；

所述灯壳1呈上小下大的圆台状，在灯壳1底部设有透镜16，所述灯壳1内部还设有若干六棱柱镜5，所述六棱柱镜5为玻璃透镜，且六棱柱镜5内部为中空结构，六棱柱镜6两端位于灯壳1外壁上并为开口结构，当LED灯珠15工作时，发出的光线通过六棱柱镜6的折射作用后向下射出，使由透镜16射出的光线均匀，避免眩光的产生，并且由于六棱柱镜6内部中空且两端开口，能够使其内部通过气流，更进一步提高了装置在工作状态下的散热效果。

为了方便灯壳1安装在天花板上，所述灯壳1底部侧面设有圆环状的延伸贴板11，所述延伸贴板11底部靠近灯壳1主体的位置开设有向内凹陷的内螺纹槽13，所述固定架2呈圆环状且其内部圆形空腔的大小与透镜16的大小相匹配，在固定架2顶面上设有螺纹凸环21，螺纹凸环21外侧设有与内螺纹槽13相匹配的外螺纹，灯壳1和固定架2安装后在延伸贴板11和固定架2之间形成安装槽12，安装槽12用于卡装在装置与天花板的连接处，在进行装置整体的固定工作时，首先将灯壳1放置在天花板开孔处，并使延伸贴板11与天花板相贴合，再将固定架2整体贴合并旋转使螺旋凸环21旋入内螺纹槽13内进行固定，从而使天花板位于安装槽12内完成整体的固定，安装过程简单方便。

实施例2：

与实施例1的区别在于，为了进一步方便装置整体的安装过程，所述固定架2底部开设有两个沿固定架2中心对称设置的球槽22，在球槽22内设有与球槽22内壁转动连接的转动操作柄23，所述转动操作柄23包括水平的横杆和横杆上的圆弧杆，在球槽22底部开口处还设有与固定架2底面转动连接的翻转门24，需要进行安装时，打开翻转门24将转动操作柄23转出，操作人员用手捏住转动操作柄23，方便进行固定架2与灯壳1的旋转安装，安装完成后将转动操作柄23收入球槽22内并关闭翻转门24，使整体保持美观。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
