技术领域

本发明属于无人机领域，更具体地说，特别涉及海事智能化巡航中无人侦察机损毁分离情报传递装置。

背景技术

由于海洋占地球面积高达百分之七十一，即使科技发达的今天在辽阔的海洋中仍然存在许多有待探索的神秘的海域，这让无数的探险家和地质科研人员趋之若鹜，由于在神秘的海域中发生过许多至今的知识领域仍无法覆盖的事件，从而无法对其解释，甚至无法看清它真实的面目，许多勘探人员尝试通过无人侦察机在远方海域对其进行操控勘探。

基于上述描述本发明人发现，现有的海事智能化巡航中无人侦察机损毁分离情报传递装置主要存在以下不足，比如：

侦查无人机在进入神秘海域时，若海域中出现特殊的信号隔离磁场，勘测方对侦查无人机便会失去控制，侦察机难以完成对信息收集，若无信号干扰装置时，未知生物在侦查无人机侦查的过程中将其击落，勘测方同样也将难以接受到有效信息。

发明内容

为了解决上述技术问题，本发明提供海事智能化巡航中无人侦察机损毁分离情报传递装置，以解决现有侦查无人机在进入神秘海域时，若海域中出现特殊的信号隔离磁场，勘测方对侦查无人机便会失去控制，侦察机难以完成对信息收集，若无信号干扰装置时，未知生物在侦查无人机侦查的过程中将其击落，勘测方同样也将难以接受到有效信息的问题。

针对现有技术的不足，本发明海事智能化巡航中无人侦察机损毁分离情报传递装置的目的与功效，由以下具体技术手段所达成：海事智能化巡航中无人侦察机损毁分离情报传递装置，包括侦查机体、动力机翼、侦察机隐蔽式独立传递装置、尾架、推进桨，所述侦查机体尾部安装有所述推进桨，所述侦查机体外环面靠近尾部一端通过焊接的方式与所述尾架顶端固定相连接，所述动力机翼共设有两个且分别通过嵌入的方式固定安装在所述侦查机体外环面中间左右两侧，所述侦察机隐蔽式独立传递装置共设有两个且其顶端分别对应所述动力机翼在所述侦查机体一端整体长度三分之一处下表面固定连接。

所述侦察机隐蔽式独立传递装置包括活动漂浮机构、溶解脱离机构、密封连接管、防水摄像头、双控机构、吸水延展机构、支撑通管、推进机构、侦查筒，所述活动漂浮机构顶端通过所述溶解脱离机构与所述动力机翼底端固定连接在一起，所述活动漂浮机构底端与所述侦查筒外环面顶端活动连接在一起，所述侦查筒内部上下表面固定安装有两个所述支撑通管，所述支撑通管中间采用电焊的方式固定连接于所述双控机构外环面，所述推进机构固定安装在所述侦查筒的尾部，所述推进机构与所述双控机构远离所述密封连接管一端固定连接在一起，所述防水摄像头通过所述密封连接管固定安装在侦查筒首端。

作为优选，所述活动漂浮机构包括浮力变色板、高透明防水罩、太阳能转化板、限位顶杆、扭矩轴杆，所述浮力变色板、高透明防水罩、太阳能转化板各设有两个且安装在所述扭矩轴杆左右两端，所述限位顶杆共设有共设有二十个且十个一组分别固定安装在所述扭矩轴杆左右两端，所述高透明防水罩通过嵌入的方式安装在所述浮力变色板内部，所述太阳能转化板通过嵌入的方式安装在浮力变色板内部，故可增加侦察机隐蔽式独立传递装置在展开后的浮力。

作为优选，所述溶解脱离机构包括连接板、通孔、水溶性连接杆，所述通孔共设有九个且与所述连接板为一体化结构，所述水溶性连接杆共设有九个且贯穿于所述通孔中间，故在未吸收盐水时能保持坚硬状态时，能换够将侦察机隐蔽式独立传递装置固定在无人机下方。

作为优选，所述双控机构包括传输线、存储盒、密闭外壳、蓄电池、内置电源线、截断阀杆、驱动器、扭簧线轮，所述存储盒通过所述传输线与所述防水摄像头固定连接在一起，所述密闭外壳内部右端固定安装有所述驱动器，所述密闭外壳内部中间固定安装有所述蓄电池，所述密闭外壳内部中左端固定安装有所述存储盒，所述截断阀杆隔离所述蓄电池与所述驱动器的连接，所述蓄电池通过所述内置电源线与所述太阳能转化板底端相连接，所述扭簧线轮一端与所述吸水延展机构一端活动连接，故能够有效保存侦察机在坠机前所收集到的情报。

作为优选，所述吸水延展机构包括牵引线、吸水板、弹力板、固定块，所述牵引线、洗水板、弹力板、固定块各设有两个，所述弹力板镶嵌在所述吸水板外环面，所述固定块通过嵌入的方式安装在吸水板内表面，所述牵引线底端与固定块固定连接在一起。

作为优选，所述推进机构包括环槽、动力桨叶、制动桨杆，所述环槽共设有四个且与所述侦查筒为一体化结构，所述动力桨叶共设有四个对应嵌入在所述环槽中且中间端通过焊接的方式固定在制动桨杆外环面。

作为优选，所述浮力变色板为水波纹渐变板且两个展开后的所述浮力变色板组合成锥形破水结构。

作为优选，所述连接板通过水溶性连接杆与所述动力机翼底端固定连接。

与现有技术相比，本发明具有如下有益效果：

本发明因水溶性连接杆通过与连接板相配合，由水溶性连接杆于在未吸收盐水时能保持坚硬状态时，能换够将侦察机隐蔽式独立传递装置固定在无人机下方，在水溶性连接杆吸收浸泡在海水中时，水溶性连接杆与海水反应后融化后令侦察机隐蔽式独立传递装置快速与无人机主体分离。

本发明因存储盒处于密闭外壳中与海水处于隔离状态，没有与海水直接接触，能够保障数据的完整储存。

本发明因浮力变色板与太阳能转化板相配合，在展开后分别对侦察机隐蔽式独立传递装置提供浮力支撑，以免应为自身重量沉入海中，造成情报的丢失，同时对内部持续供给电源，保持驱动器的持续工作。

本发明因弹力板在吸水板吸水胀大后产生形变，与吸水板相配合拉动配合牵引线控制截断阀杆脱离蓄电池与驱动器的隔离区，令两边的导电端相接触，可以使驱动器在侦察机隐蔽式独立传递装置脱离后短时间内产生动能，运输情报快速逃离，从而使侦查无人机在进入未知生物领空时，即使面对未知生物设有大范围的信号干扰装置，或被未知生物在侦查无人机侦查的过程中将其击落，勘测方依旧可以通过情报收集装置的隐蔽逃生能力在地方控制区域外回收有效的情报。

附图说明

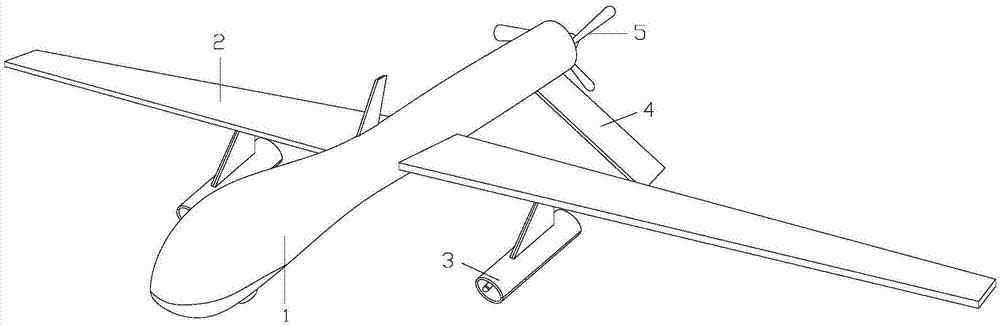

图1为本发明海事智能化巡航中无人侦察机损毁分离情报传递装置的结构示意图。

图2为侦察机隐蔽式独立传递装置的内部结构示意图。

图3为侦察机隐蔽式独立传递装置展开后的俯视结构示意图。

图4为图3中双控机构的放大结构示意图。

图5为侦察机隐蔽式独立传递装置展开后的正视结构示意图。

图6为图3中溶解脱离机构的放大结构示意图。

图7为图3中推进机构的放大结构示意图。

图中：侦查机体-1、动力机翼-2、侦察机隐蔽式独立传递装置-3、尾架-4、推进桨-5、活动漂浮机构-31、溶解脱离机构-32、密封连接管-33、防水摄像头-34、双控机构-35、吸水延展机构-36、支撑通管-37、推进机构-38、侦查筒-39、浮力变色板-311、高透明防水罩-312、太阳能转化板-313、限位顶杆-314、扭矩轴杆-315、连接板-321、通孔-322、水溶性连接杆-323、传输线-351、存储盒-352、密闭外壳-353、蓄电池-354、内置电源线-355、截断阀杆-356、驱动器-357、扭簧线轮-358、牵引线-361、吸水板-362、弹力板-363、固定块-364、环槽-381、动力桨叶-382、制动桨杆-383。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例

如附图1至附图7所示：

本发明提供海事智能化巡航中无人侦察机损毁分离情报传递装置，包括侦查机体1、动力机翼2、侦察机隐蔽式独立传递装置3、尾架4、推进桨5，所述侦查机体1尾部安装有所述推进桨5，所述侦查机体1外环面靠近尾部一端通过焊接的方式与所述尾架4顶端固定相连接，所述动力机翼2共设有两个且分别通过嵌入的方式固定安装在所述侦查机体1外环面中间左右两侧，所述侦察机隐蔽式独立传递装置3共设有两个且其顶端分别对应所述动力机翼2在所述侦查机体1一端整体长度三分之一处下表面固定连接。

所述侦察机隐蔽式独立传递装置3包括活动漂浮机构31、溶解脱离机构32、密封连接管33、防水摄像头34、双控机构35、吸水延展机构36、支撑通管37、推进机构38、侦查筒39，所述活动漂浮机构31顶端通过所述溶解脱离机构32与所述动力机翼2底端固定连接在一起，所述活动漂浮机构31底端与所述侦查筒39外环面顶端活动连接在一起，所述侦查筒39内部上下表面固定安装有两个所述支撑通管37，所述支撑通管37中间采用电焊的方式固定连接于所述双控机构35外环面，所述推进机构38固定安装在所述侦查筒39的尾部，所述推进机构38与所述双控机构35远离所述密封连接管33一端固定连接在一起，所述防水摄像头34通过所述密封连接管33固定安装在侦查筒39首端。

其中，所述活动漂浮机构31包括浮力变色板311、高透明防水罩312、太阳能转化板313、限位顶杆314、扭矩轴杆315，所述浮力变色板311、高透明防水罩312、太阳能转化板313各设有两个且安装在所述扭矩轴杆315左右两端，所述限位顶杆314共设有共设有二十个且十个一组分别固定安装在所述扭矩轴杆315左右两端，所述高透明防水罩312通过嵌入的方式安装在所述浮力变色板311内部，所述太阳能转化板313通过嵌入的方式安装在浮力变色板311内部，故可增加侦察机隐蔽式独立传递装置3在展开后的浮力。

其中，所述溶解脱离机构32包括连接板321、通孔322、水溶性连接杆323，所述通孔322共设有九个且与所述连接板321为一体化结构，所述水溶性连接杆323共设有九个且贯穿于所述通孔322中间，故在未吸收盐水时能保持坚硬状态时，能换够将侦察机隐蔽式独立传递装置固定在无人机下方。

其中，所述双控机构35包括传输线351、存储盒352、密闭外壳353、蓄电池354、内置电源线355、截断阀杆356、驱动器357、扭簧线轮358，所述存储盒352通过所述传输线351与所述防水摄像头34固定连接在一起，所述密闭外壳353内部右端固定安装有所述驱动器357，所述密闭外壳353内部中间固定安装有所述蓄电池354，所述密闭外壳353内部中左端固定安装有所述存储盒352，所述截断阀杆356隔离所述蓄电池354与所述驱动器357的连接，所述蓄电池354通过所述内置电源线355与所述太阳能转化板313底端相连接，所述扭簧线轮358一端与所述吸水延展机构36一端活动连接，故能够有效保存侦察机在坠机前所收集到的情报。

其中，所述吸水延展机构36包括牵引线361、吸水板362、弹力板363、固定块364，所述牵引线361、洗水板362、弹力板363、固定块364各设有两个，所述弹力板363镶嵌在所述吸水板362外环面，所述固定块364通过嵌入的方式安装在吸水板362内表面，所述牵引线361底端与固定块364固定连接在一起，故能通过吸收海水从而快速产生形变，并通过形变控制驱动器接通电源。

其中，所述推进机构38包括环槽381、动力桨叶382、制动桨杆383，所述环槽381共设有四个且与所述侦查筒39为一体化结构，所述动力桨叶382共设有四个对应嵌入在所述环槽381中且中间端通过焊接的方式固定在制动桨杆383外环面，故四页结构的桨叶能够启动后瞬间产生强大推力，使与主机脱离后的侦察机隐蔽式独立传递装置迅速远离坠落点。

其中，所述浮力变色板311为水波纹渐变板且两个展开后的所述浮力变色板311组合成锥形破水结构，故在海面时，能显示出于与海面相似的颜色，从而达到隐蔽的作用。

其中，所述连接板321通过水溶性连接杆323与所述动力机翼2底端固定连接，故能够坠机后水溶性连接杆323吸收海水融化后令侦察机隐蔽式独立传递装置快速与无人机主体分离。

本实施例的具体使用方式与作用：

本发明中无人侦察机在受到外界信号干扰或外力冲击下失去动能发生坠机后，由水溶性连接杆于323在未吸收盐水时能保持坚硬状态时，能够将侦察机隐蔽式独立传递装置3固定在无人机下方，当坠机后在水溶性连接杆323由于浸泡在海水中吸收海水，水溶性连接杆323与海水反应后融化后令侦察机隐蔽式独立传递装置快速3与无人机主体分离，在于主体脱离后，浮力变色板311首先展开由于起内表面设置有太阳能转化板，在展开后将其暴露，浮力变色板311在展开后分别对侦察机隐蔽式独立传递装置3提供浮力支撑，以免应为自身重量沉入海中，造成情报的丢失，同时对内部持续供给电源，保持驱动器357的持续工作，弹力板363在吸水板362吸水胀大后产生形变，与吸水板362相配合拉动配合牵引线361控制截断阀杆356脱离蓄电池354与驱动器357的隔离区，令两边的导电端相接触，可以使驱动器357在侦察机隐蔽式独立传递装置3脱离后短时间内产生动能，运输情报快速逃离，因存储盒352处于密闭外壳353中与海水处于隔离状态，没有与海水直接接触，能够保障数据的完整储存，当侦察机隐蔽式独立传递装置3通过浮力变色板的躲避未知生物的攻击并逃出地方信号干扰区时，通过存储盒352内的定位器便于勘测方完成情报的回收工作。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
