技术领域

本发明属于玻璃技术领域，具体涉及一种电子立体虚拟百叶玻璃。

背景技术

窗户已经成为了建筑中必须要有的建筑结构，窗户不仅可以将建筑外部的光线引入室内，同时能够打开的窗户还可直接把外部的空气引入室内。但是窗户在使用过程中，经常需要调节外部光照照进房间的亮度，这样就需要对窗户的透光进行调节，这时人们常常通过百叶结构来进行调节，因此传统的百叶窗都是使用完全的遮光材料制造。百叶窗具有调节光线和隔绝外部视线的功能，隔绝光线的能力使得百叶窗具有视线的隔断能力，这种功能多使用在办公室的隔开中。但是传统的百叶窗隔绝视线的时候，同时隔绝了光线的透过，使得光线变暗，不利于房间的采光。另外传统的百叶窗只可以改变外部光照到室内的情况，而无法自主调节光照的情况，而且传统百叶的窗的使用方式较为单一。

发明内容

针对以上问题，本发明提供一种使用方便，可以作为光源，同时可以产生具有视觉层次感画面的电子立体虚拟百叶玻璃。

本发明解决其技术问题所采用的技术方案是：该电子立体虚拟百叶玻璃包括框体，所述框体的前后面分别装配有透光玻璃，两层所述透光玻璃中间装配有两排以上相互平行的百叶片，所述百叶片与所述框体之间可旋转装配，所述百叶片使用雾化玻璃制作而成，所述百叶片通过两端的旋转轴与框体内的控制电路相连，所述百叶片的背面装配有两排以上与百叶片平行的灯条，每个所述灯条上设计有5个以上等距的独立的灯头，所述灯条的发光面贴附在所述百叶片的背面，所述灯条通过百叶片两端的旋转轴接入控制电路。

作为优选，所述百叶片的灯条宽度小于2mm。

作为优选，所述百叶片的宽度大于3cm。

作为优选，所述灯条的灯头上设计有三个不同基色的灯管，每个不同颜色的灯管分别连接控制电路。

作为优选，所述百叶片的背面连接有透明的副片叶，所述百叶片与副片叶中间形成中空的夹层，所述百叶片与副叶片中间夹层装配有条形的遮光布，所述遮光布采用圆滑的超薄遮光材料制作，所述遮光布上部与百叶片的一边相连，在百叶片旋转过程中，当所述遮光布与百叶片连接位置处于上部时，所述遮光布向下展开将所述百叶片遮蔽，当所述遮光布与百叶片连接位置处于下部时，所述遮光布自动滑落到所述百叶片与副叶片的夹层内。

作为优选，所述遮光布的与所述百叶片不相连的一边设计有采用塑料的封边。

本发明的有益效果在于：该电子立体虚拟百叶玻璃在使用时，由于所述百叶片使用雾化玻璃制造，使得百叶片具有透明和雾化两种状态，当百叶片雾化时，不仅通过雾化玻璃可以实现视线阻挡的功能，同时可以保证光线的透过，这样使得使用该玻璃的室内空间既可以保证隐秘性，又不影响其透光功能。所述百叶片背面的灯条不仅可以作为灯源使用，而当百叶片处于透明状态，同时旋转所述百叶片使其处于接近水平状态时，所述百叶片上多个的灯条在竖直向和前后方向均匀排列，所述灯条上的各个灯头则在该玻璃的整个空间中成为阵列的光源点，这样当控制灯条上的各个不同灯头开关时，则可以在立体空间中形成具有多层结构的立体图形。这样该玻璃可以作为艺术灯光造型以及简单立体线条画面的展示。大大提高了该玻璃的使用效果。

附图说明

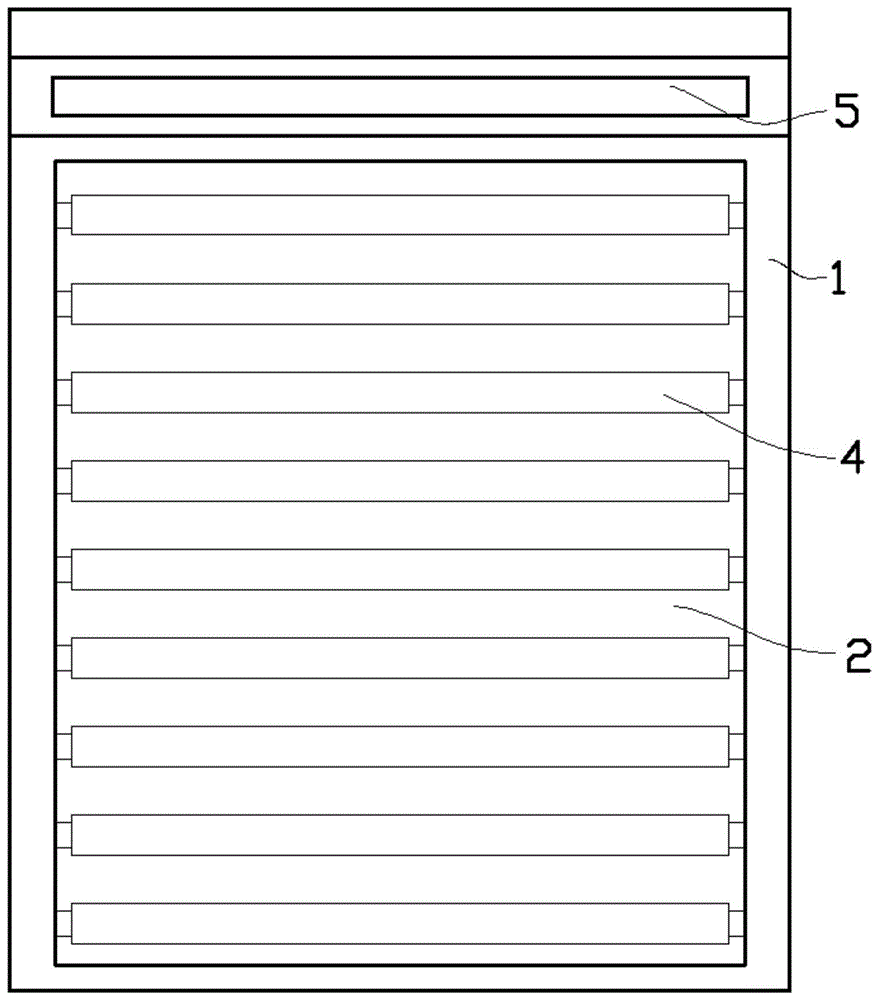

图1是电子立体虚拟百叶玻璃正面的结构示意图。

图2是电子立体虚拟百叶玻璃侧向透光时部分截面的结构示意图。

图3是电子立体虚拟百叶玻璃侧向遮光时部分截面的结构示意图。

具体实施方式

下面结合实施例对本发明进一步说明：

如图1、图2和图3所示，在本实施例中，该电子立体虚拟百叶玻璃与传统的百叶玻璃结构类似，它包括长方形的框体1，所述框体1的前后面分别装配有透光玻璃，两层所述透光玻璃中间装配有两排以上相互平行的百叶片2，所述百叶片2与所述框体1之间可旋转装配，所述百叶片2使用雾化玻璃制作而成，所述百叶片2通过两端的旋转轴与框体1内的控制电路相连，所述百叶片2的背面装配有两排以上与百叶片2平行的灯条3，每片所述百叶片2上的灯条3个数根据百叶片2的宽度以及需求来具体设计，在本实施例中每个所述百叶片2上设计有三排所述灯条3。每个所述灯条3上设计有5个以上等距的独立的灯头，所述灯条3的发光面贴附在所述百叶片2的背面，所述灯条3通过百叶片2两端的旋转轴接入控制电路。所述控制电路可以对灯条3上的每个灯头进行控制。

该电子立体虚拟百叶玻璃是一种多功能的窗户玻璃，该玻璃在使用时，由于所述百叶片2使用雾化玻璃制造，使得百叶片2具有透明和雾化两种状态，当百叶片2雾化时，不仅通过雾化玻璃可以实现视线阻挡的功能，同时可以保证光线的透过，这样使得使用该玻璃的室内空间既可以保证隐秘性，又不影响其透光功能。所述百叶片2背面的灯条3不仅可以作为灯源使用，而当百叶片2处于透明状态，同时旋转所述百叶片2使其处于接近水平状态，同时需要保证所述灯条3便于人们观看到。这样所述百叶片2上多个的灯条3在竖直向和前后方向均匀排列，所述灯条3上的各个灯头则在该玻璃的整个空间中成为阵列的光源点，这样当控制灯条3上的各个不同灯头开关时，则可以在立体空间中形成具有多层结构的立体图形。这样该玻璃可以作为艺术灯光造型以及简单立体线条画面的展示。这种方式使得该玻璃成为了立体图形的展示窗口，实现传统屏幕无法实现的功能，同时其整体造价接较为合理。这样大大提高了该玻璃的使用效果，使得玻璃窗具有了不同的功能。

在具体设计时，所述百叶片2的灯条3宽度小于2mm。所述灯条采用超窄设计，使得灯条3在百叶片2中的面积较小，这样该玻璃的整体透光性过高，同时也便于人们对玻璃外部的观看。为了保证该玻璃上灯条3的灯头构成图案的立体效果，所述百叶片2的宽度大于3cm。在具体设计时，所述灯条3的灯头上设计有三个不同基色的灯管，每个不同颜色的灯管分别连接控制电路。这样通过每个不同灯头上灯管颜色的选择，可以实现灯头不同色彩的变化，这样可以通过该灯头形成立体的彩色图案。

在具体设计时，如图2和图3所示，所述百叶片2的背面连接有透明的副片叶21，所述百叶片2与副片叶21中间形成中空的夹层，所述百叶片2与副叶片21中间夹层装配有条形的遮光布4，所述遮光布4采用圆滑的超薄遮光材料制作，所述遮光布4上部与百叶片2的一边相连。在百叶片2旋转过程中，当所述遮光布4与百叶片2连接位置处于上部时，如图3所示，所述遮光布4向下展开将所述百叶片2遮蔽，这时该百叶片2和传统的百叶片使用原理想相同，可以起到完全遮蔽阳光的功能，这种设计使得该百叶玻璃功能更加的强大，使用范围更广。当所述遮光布4与百叶片2连接位置处于下部时，如图2所示，所述遮光布4自动滑落到所述百叶片2与副叶片21的夹层内。这时该百叶片2主要可以保证采光同时便于实现雾化玻璃的功能。

在具体设计时，如图3所示，所述遮光布4的与所述百叶片2不相连的一边设计有采用塑料的封边41。所示封边41的厚度远大于所示遮光布4的厚度，其质量更大。这样在所述封边41处于图2所示的堆叠状态时，所示封边41可以将遮光布4压得更紧一些，同时封边41更大的厚度可以防止该外侧边堆叠在遮光布4中，同时使得遮光布4变回图3所示展开状态时更加的顺畅。同时所述封边41更重的重量可以将遮光布4拉的更紧，使得遮光布4展开效果更好。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
