技术领域

本发明涉及家用电器的技术领域，具体为一种升降式自适应局部加热电热水壶。

背景技术

电热水壶是现代家庭常用的烧水，我们有时会遇到这种情况，只需要一杯水或者不够一壶的水，但是烧水时电热水壶里的电热元件依然是满载运作，浪费电能，或者是烧一壶水只取用一部分，这样耗时又长，且剩余在水壶内的热水冷却后还需要加热才能使用，浪费电能。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种升降式自适应局部加热电热水壶，具备根据不同水量自动调节加热功率，提高加热效率，降低电能消耗等优点。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种升降式自适应局部加热电热水壶，包括外壳、内胆、壶盖、把手和泄气阀，所述内胆固定套接在外壳内，壶盖插接在内胆的开口处，泄气阀安装在壶盖中部的孔内，外壳的右侧面焊接有把手，所述外壳的内部开设有环形空腔，环形空腔靠近内胆的侧壁上焊接有加热壳，加热壳靠近内胆一侧壁开设的环状缺口内设置有电热丝，且环状缺口与环形空腔内侧壁之间的空间内填充有绝缘沙，绝缘沙为电热丝提供绝缘传热的功能。

所述电热丝围绕内胆螺旋向上，且电热丝的圈数为十二圈，位于加热壳左侧电热丝底端焊接有接线柱，加热壳的左侧面从上至下依次粘接有三个垫板，三个垫板的左侧面均粘接有铜片，铜片的右侧面焊接有供电线，且供电线依次贯穿垫板和加热壳并延伸至加热壳的内部，且三个供电线分别与电热丝从下数第四圈、第八圈和第十二圈连接，环形空腔的上下壁之间且位于加热壳的左右两侧均固定连接有导向杆，加热壳的外侧活动套接有活动环，且两个导向杆分别插接在活动环左右两端开设的孔内，活动环左侧上表面靠近铜片的一端粘接有触环，触环不与导向杆接触，且触环的右端与铜片接触，环形空腔外侧壁的左端粘接有接线铜片，且触环的左端与接线铜片接触，活动环的下表面且位于内胆的前后两端均粘接有磁铁一，内胆的内部设置有浮动块，浮动块下表面的面积与内胆底壁面积相同且相互平行，浮动块的左右两侧均开设有连通孔，浮动块的内部开设有空腔，空腔顶壁的中部和底壁的中部分别焊接有供热管的顶端和底端，供热管的内部放置有锡块，浮动块上表面边缘处对应两个磁铁一的位置粘接有磁铁二。

优选的，所述内胆呈椭圆形，且内胆的长轴与短轴的差值范围为一至三毫米，内胆的椭圆形设计使浮动块在内胆里无法转动，能够保持磁铁一与磁铁二之间的吸附关系。

优选的，所述绝缘沙为氧化镁，加热壳为PI塑料壳，电热丝为PCT电热丝，内胆和浮动块均为304无磁不锈钢，活动环为PI塑料环，垫板为PI塑料板。

优选的，三个所述铜片之间通过绝缘胶粘接，绝缘胶的厚度为两毫米，触环的右端呈卷曲状，且触环右端与铜片接触面的高度大于绝缘胶的厚度，绝缘胶的设置能够为铜片间提供绝缘，同时各铜片间形成无缝连接，确保铜片时刻与触环接触，加热能够进行。

优选的，所述接线柱和接线铜片的底端均焊接有导线，且两根导线均由空腔外侧壁底端出线，接线铜片对应加热壳且两者高度相同接线铜片为触环供电，使触环与电热丝连通后与电热丝的底端接线柱连通接入电路形成回路。

优选的，所述磁铁一与磁铁二相对的一端为不同极性，两个磁铁一相对的一端为相同极性。

(三)有益效果

通过采用前述技术方案，本发明的有益效果是：

1、该升降式自适应局部加热电热水壶，通过电热丝的分段式设计，利用水的浮力托起浮动块能够使触片和与水位对应的铜片连通，实现电热丝对应部分工作，提高发热功率，实现针对性的局部加热，提高烧水效率，降低电能损耗。

2、该升降式自适应局部加热电热水壶，通过浮动块的设置，水位上升漂浮在水面上，能够利用磁铁一与磁铁二的吸附带动活动环运动，实现电热丝接入电路长度的调节，实现针对水位的局部加热，并且利用环绕内胆上升的电热丝设计，利用电流通过电热丝产生的电磁场形成涡流融化锡块，由浮动块中部对水进行加热，提高水的加热效率，并且浮动块为不锈钢，不会产生受电磁影响而融化。

3、该升降式自适应局部加热电热水壶，磁铁一设置在活动环的下表面，磁铁二设置在浮动块的上表面，受磁力作用，浮动块浮在水中，锡块受电涡流影响融化后能够由水中部提供热量为水加热，配合螺旋状电热丝形成多方面加热，相比与传统电水壶只用单面加热、利用壶内水回流循环加热的方式能够更短的时间内加热水。

附图说明

图1为本发明结构示意图；

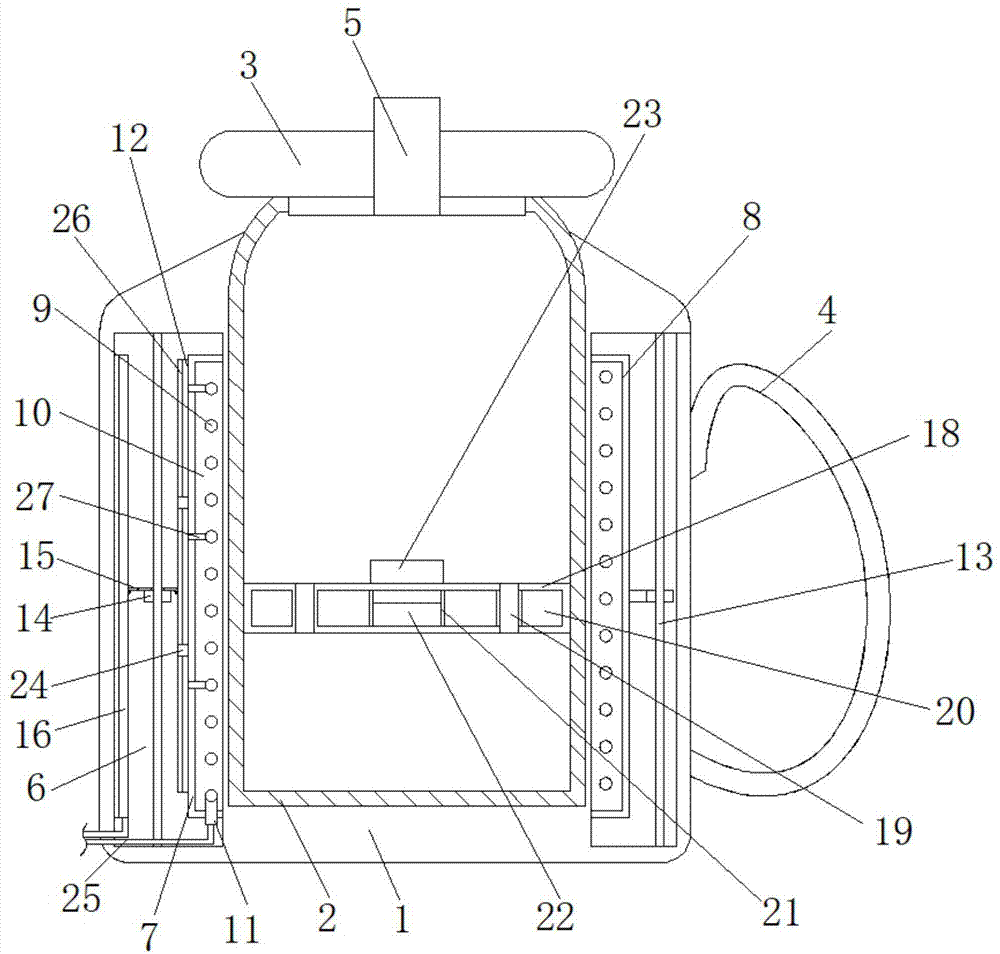

图2为本发明正剖图；

图3为本发明侧剖图。

图中：1外壳、2内胆、3壶盖、4把手、5泄气阀、6环形空腔、7加热壳、8环状缺口、9电热丝、10绝缘沙、11接线柱、12垫板、13导向杆、14活动环、15触环、16接线铜片、17磁铁一、18浮动块、19连通孔、20空腔、21供热管、22锡块、23磁铁二、24绝缘胶、25导线、26铜片、27供电线。

具体实施方式

下面将结合本发明的实施例，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种升降式自适应局部加热电热水壶，包括外壳1、内胆2、壶盖3、把手4和泄气阀5，内胆2固定套接在外壳1内，壶盖3插接在内胆2的开口处，泄气阀5安装在壶盖3中部的孔内，泄气阀5使用传统水壶常用的阀门，用于提醒用户水烧开，外壳1的右侧面焊接有把手4，外壳1的内部开设有环形空腔6，环形空腔6靠近内胆2的侧壁上焊接有加热壳7，加热壳7靠近内胆2一侧壁开设的环状缺口8内设置有电热丝9，且环状缺口8与环形空腔6内侧壁之间的空间内填充有绝缘沙10，绝缘沙10为电热丝9提供绝缘传热的功能,通过电热丝9的分段式设计，利用水的浮力托起浮动块18能够使触片15和与水位对应的铜片26连通，实现电热丝9对应部分工作，提高发热功率，实现针对性的局部加热，提高烧水效率，降低电能损耗。

电热丝9围绕内胆2螺旋向上，且电热丝9的圈数为十二圈，位于加热壳7左侧电热丝9底端焊接有接线柱11，加热壳7的左侧面从上至下依次粘接有三个垫板12，三个垫板12的左侧面均粘接有铜片26，铜片26的右侧面焊接有供电线27，且供电线27依次贯穿垫板12和加热壳7并延伸至加热壳7的内部，且三个供电线27分别与电热丝9从下数第四圈、第八圈和第十二圈连接，环形空腔6的上下壁之间且位于加热壳7的左右两侧均固定连接有导向杆13，加热壳7的外侧活动套接有活动环14，且两个导向杆13分别插接在活动环14左右两端开设的孔内，活动环14左侧上表面靠近铜片26的一端粘接有触环15，触环15不与导向杆13接触，且触环15的右端与铜片26接触，环形空腔6外侧壁的左端粘接有接线铜片16，且触环15的左端与接线铜片16接触，活动环14的下表面且位于内胆2的前后两端均粘接有磁铁一17，内胆2的内部设置有浮动块18，浮动块18下表面的面积与内胆2底壁面积相同且相互平行，浮动块18的左右两侧均开设有连通孔19，浮动块18的内部开设有空腔20，空腔20顶壁的中部和底壁的中部分别焊接有供热管21的顶端和底端，供热管21的内部放置有锡块22，浮动块18上表面边缘处对应两个磁铁一17的位置粘接有磁铁二23,通过浮动块18的设置，水位上升漂浮在水面上，能够利用磁铁一17与磁铁二23的吸附带动活动环14运动，实现电热丝9接入电路长度的调节，实现针对水位的局部加热，并且利用环绕内胆2上升的电热丝9设计，利用电流通过电热丝9产生的电磁场形成涡流融化锡块22，由浮动块18中部对水进行加热，提高水的加热效率，并且浮动块18为304不锈钢，不会产生受电磁影响而融化,磁铁一17设置在活动环14的下表面，磁铁二23设置在浮动块18的上表面，受磁力作用，浮动块18浮在水中，锡块22受电涡流影响融化后能够由水中部提供热量为水加热，相比与传统电水壶只用单面加热、利用壶内水回流循环加热的方式能够更短的时间内加热水。

内胆2呈椭圆形，且内胆2的长轴与短轴的差值范围为一至三毫米，内胆2的椭圆形设计使浮动块18在内胆2里无法转动，能够保持磁铁一17与磁铁二23之间的吸附关系。

绝缘沙10为氧化镁，加热壳7为PI塑料壳，电热丝9为PCT电热丝9，内胆2和浮动块18均为304无磁不锈钢，活动环14为PI塑料环，垫板12为PI塑料板,304无磁不锈钢属于奥氏体不锈钢，通常为无磁或弱磁性，基本不会受到电热丝9产生电磁场影响而出现电涡流现象，所以结构稳定不易变形，而锡块22受电涡流现象影响会出现融化的情况，能够利用其高温为水加热，相同水量烧开所需要吸收的热量相同的情况下，电热丝9长度变小时，功率变大，水能够在更短时间内烧开，虽然功率变大后，相同时间内消耗电能更多，但是利用电涡流原理融化锡块22,由水内部为水提供热源，又结合螺旋状的电热丝9设计，能够更快的烧开水，相较之下能够节省大量电能。

三个铜片26之间通过绝缘胶24粘接，绝缘胶24的厚度为两毫米，触环15的右端呈卷曲状，且触环15右端与铜片26接触面的高度大于绝缘胶24的厚度，绝缘胶24的设置能够为铜片26间提供绝缘，同时各铜片26间形成无缝连接，确保铜片26时刻与触环15接触，加热能够进行。

接线柱11和接线铜片16的底端均焊接有导线25，且两根导线25均由空腔20外侧壁底端出线，两个导线25出线后连接插头，接线铜片16对应加热壳7且两者高度相同接线铜片16为触环15供电，使触环与电热丝9连通后与电热丝9的底端接线柱11连通接入电路形成回路。

磁铁一17与磁铁二23相对的一端为不同极性，两个磁铁一17相对的一端为相同极性。

该升降式自适应局部加热电热水壶使用时，打开壶盖3，将水倒入内胆2内，浮动块18随着内胆2内水位提高而上升，同时磁铁二23吸附磁铁一17带动活动环14上升，浮动块18浮在水中，触环15上升与对应水位的铜片26接触，形成回路，将两个导线25上的插头插入插座接电，电热丝9通电发热，由内胆2外围加热水，锡块22受电磁影响融化，由水中对水进行加热，水开后泄气阀5泄气，拔下插头断电。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
