技术领域

本发明涉及电气装置技术领域，具体为一种包含吸附剂的电气装置。

背景技术

电气装置属于电气设备，是在电力系统中对电动机、变压器、电力线路、断路器等设备的统称，电气设备由电源和用电设备两部分组成，电气装置是指配电网络中用于供配电的设备或元件，能够起到中转电路的作用，现代为了保证电气装置内部处于相较清洁或干燥的状态，往往会使用到吸附剂来吸附可能会影响电路连接的灰尘或微小颗粒，因此，包含吸附剂的电气装置在当前市场上占有一席之地。

现代的包含吸附剂的电气装置，吸附剂的填充范围有限，同时吸附剂的使用效果较差，对于吸附剂的实际利用率不高，吸附剂的作用范围常常为固定的，这对于整个电气装置内部环境的全局控制而言就存在相当大的局限性，同时在电气装置内部，考虑到复杂电路的问题，线路过多容易引起交缠情况的出现，而这也是产生热量的一个非常关键的因素，热量累积在电气装置中，对于电路的连接通断方面就会产生非常大的负面影响，为此，我们提出一种包含吸附剂的电气装置。

发明内容

本发明的目的在于提供一种包含吸附剂的电气装置，以解决上述背景技术中提出的现代的包含吸附剂的电气装置，吸附剂的填充范围有限，同时吸附剂的使用效果较差，对于吸附剂的实际利用率不高，吸附剂的作用范围常常为固定的，这对于整个电气装置内部环境的全局控制而言就存在相当大的局限性，同时在电气装置内部，考虑到复杂电路的问题，线路过多容易引起交缠情况的出现，而这也是产生热量的一个非常关键的因素，热量累积在电气装置中，对于电路的连接通断方面就会产生非常大的负面影响的问题。

为实现上述目的，本发明提供如下技术方案：一种包含吸附剂的电气装置，包括护板和吸附剂管，所述护板的内部安装有橡胶球，且护板的左侧内壁固定有滑轨，所述滑轨的表面设置有滑槽，且滑槽的表面安装有移动块，所述吸附剂管的表面设置有渗口，且吸附剂管位于移动块的右侧。

优选的，所述橡胶球沿护板的水平方向均匀设置，且护板的侧面形状呈“U”形，所述移动块的内侧设置有通槽，且通槽与滑轨之间表面相互贴合，所述通槽的内部中间安装有滚轮，且滚轮的左右两侧均设置有轮架。

优选的，所述轮架靠近移动块内壁的一侧安装有连接弹簧，且轮架通过连接弹簧与移动块构成弹性结构，所述移动块的上表面左右两侧均安装有减震弹簧，且减震弹簧的上方设置有垫块，所述垫块与移动块之间相互平行，且垫块通过减震弹簧与移动块构成弹性结构，并且垫块和减震弹簧均关于移动块的竖直中心线对称。

优选的，所述渗口在吸附剂管的表面均匀设置，且吸附剂管呈“U”形管状结构，所述吸附剂管的中段外侧固定有护网，且护网的内部呈蜂窝状结构，所述护网的内壁左右两侧均安装有密封胶圈，且护网的外壁安装有金属伸缩网，所述护网沿吸附剂管的竖直方向均匀设置，且相邻护网之间通过金属伸缩网构成伸缩结构。

优选的，所述吸附剂管的外侧设置有基板，且基板的左侧壁与吸附剂管之间尺寸相互配合，所述基板的内侧设置有垫棉，且垫棉呈鳞状均匀分布，所述基板的右侧安装有连杆，且连杆的外侧设置有翻板箱。

优选的，所述翻板箱的内部安装有接线箱，且接线箱的外壁与翻板箱的内壁之间镶嵌有滚珠，所述接线箱的内侧设置有隔板，且隔板的内部固定有散热网，所述隔板沿接线箱的水平方向均匀平行设置，且隔板与接线箱的内侧壁之间尺寸相吻合。

优选的，所述隔板的右侧固定有外护胶圈，且外护胶圈沿隔板的纵向方向等距设置，所述外护胶圈的内部设置有连接插口，且连接插口与隔板之间安装有牵拉弹簧，所述接线箱的下方设置有过渡网架，且过渡网架的内部安装有隔网，并且隔网呈垂直栅栏状结构。

优选的，所述过渡网架的下方设置有通线槽，且通线槽沿翻板箱的水平方向均匀设置，所述通线槽的左右两侧均安装有塑胶压板，且塑胶压板的内部贯穿有转轴，所述通线槽的下方安装有放置箱，且放置箱的侧壁设置有凹槽。

优选的，所述凹槽的内部安装有嵌杆，且嵌杆的外壁固定有封板，所述嵌杆与凹槽之间尺寸相吻合，且封板通过嵌杆与放置箱转动连接，所述放置箱的内部固定有支撑板，且支撑板的中间呈蜂窝网状结构，所述支撑板远离放置箱竖直中心线的一侧固定有置物隔板，且置物隔板的内部均匀贯穿有通风孔。

优选的，所述置物隔板的表面均匀设置有半圆网，所述支撑板靠近放置箱竖直中心线的一侧安装有风机，且风机的下方内部贯穿有贯穿轴，所述风机的上方安装有风扇，且风机通过贯穿轴与放置箱构成转动结构，所述翻板箱的右侧固定有辅助架，且辅助架的外侧设置有槽口，所述槽口为广口圆口结构，且槽口沿辅助架的纵向方向均匀设置。

与现有技术相比，本发明的有益效果如下：

1、本发明通过“U”形护板的设置，结合橡胶球的均匀设置，保证护板具有良好的结构弹性，能够抵抗较大的外界冲击力，避免装置本身受到损伤，移动块与滑轨之间尺寸相互配合，并能够利用滚轮在通槽中的滚动，使移动块能够沿着滑轨平稳移动，同时在连接弹簧的弹性作用下，使滚轮能够在移动块中完成弹性收缩动作，以配合移动块与滑轨之间的装配，垫块利用减震弹簧在装置中起到弹性垫护的作用。

2、本发明通过吸附剂管的设置，使吸附剂能够顺利放入到装置中，并能够产生大面积吸附作用，在吸附剂管外壁均匀设置的渗口中设置有渗透海绵，能够对吸附剂产生一定的堵塞作用，避免吸附剂外流而影响到装置内部电路的正常通断，护网采用蜂窝网状结构，能够使水分或者烟尘能够顺利接触吸附剂管，并由吸附剂进行吸附，“U”形的吸附剂管具有良好的结构抗拉弹性，利用对移动块的相向移动，将吸附剂管相应拉宽，金属伸缩网随之伸缩，以保证吸附剂管的结构强度。

3、本发明通过基板的设置，使装置结构完善，在基板中安装的垫棉，一方面起到垫护装置内部元件的作用，另一方面则可以利用棉材的可吸水性对不慎外撒的吸附剂进行吸收，翻板箱能够利用连杆的贯穿作用在基板的基础上进行角度翻转，以完成相应电路工作，同时也可以保证装置在闲置时，翻板箱内部不会落入灰尘。

4、本发明通过接线箱的设置，能够对电线线路进行综合管理，利用滚珠可以将接线箱从翻板箱中自由抽出，利用隔板与接线箱之间的尺寸配合，将隔板抽入抽出，利用隔板上等距设置的连接插口来连接线路，牵拉弹簧是为了缓解连接插口的连接震动，外护胶圈用于保护连接插口，同时也使线路连接紧固，散热网保证了隔板自身具有良好的结构通透性，有助于散热，过渡网架利用隔网形成网架结构，用于支撑线路，有助于线路散热，通线槽用于串引线路，塑胶压板在转轴的作用下具有良好的活动性，能够对经过通线槽的线路进行拦挡。

5、本发明通过放置箱的设置，使装置中能够承载一些电气设备，如电池等，嵌杆能够在凹槽中滑动并转动，从而改变封板的位置和角度，封板平放时能够对放置箱内部的电气设备提供保护，置物隔板利用其上设置的通风孔保证了放置箱内部空间空气的流通性，半圆网为半圆外凸的金属网结构，具有一定的弹性，能够对电气设备的外壁提供良好的弹性垫护作用，风机通过贯穿轴能够进行旋转，以改变风机的出风方向，风力通过呈蜂窝网状的支撑板向外散开，作用到电气设备上，对电气设备及线路接口处进行散热，槽口中可以零时存放电笔、记录笔等辅助用具。

附图说明

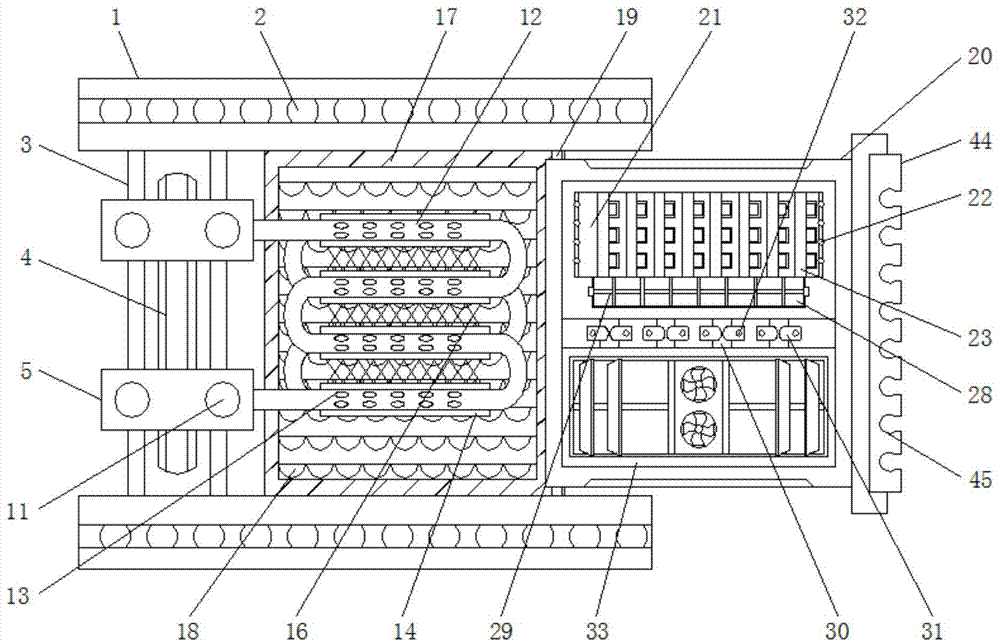

图1为本发明结构示意图；

图2为本发明护板侧面结构示意图；

图3为本发明移动块截面结构示意图；

图4为本发明吸附剂管结构示意图；

图5为本发明隔板结构示意图；

图6为本发明放置箱内部结构示意图。

图中：1、护板，2、橡胶球，3、滑轨，4、滑槽，5、移动块，6、通槽，7、滚轮，8、轮架，9、连接弹簧，10、减震弹簧，11、垫块，12、吸附剂管，13、渗口，14、护网，15、密封胶圈，16、金属伸缩网，17、基板，18、垫棉，19、连杆，20、翻板箱，21、接线箱，22、滚珠，23、隔板，24、散热网，25、外护胶圈，26、连接插口，27、牵拉弹簧，28、过渡网架，29、隔网，30、通线槽，31、塑胶压板，32、转轴，33、放置箱，34、凹槽，35、嵌杆，36、封板，37、支撑板，38、置物隔板，39、通风孔，40、半圆网，41、风机，42、贯穿轴，43、风扇，44、辅助架，45、槽口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种包含吸附剂的电气装置，包括护板1和吸附剂管12，护板1的内部安装有橡胶球2，且护板1的左侧内壁固定有滑轨3，滑轨3的表面设置有滑槽4，且滑槽4的表面安装有移动块5，橡胶球2沿护板1的水平方向均匀设置，且护板1的侧面形状呈“U”形，移动块5的内侧设置有通槽6，且通槽6与滑轨3之间表面相互贴合，通槽6的内部中间安装有滚轮7，且滚轮7的左右两侧均设置有轮架8，通过“U”形护板1的设置，结合橡胶球2的均匀设置，保证护板1具有良好的结构弹性，能够抵抗较大的外界冲击力，避免装置本身受到损伤，移动块5与滑轨3之间尺寸相互配合，并能够利用滚轮7在通槽6中的滚动，使移动块5能够沿着滑轨3平稳移动，轮架8靠近移动块5内壁的一侧安装有连接弹簧9，且轮架8通过连接弹簧9与移动块5构成弹性结构，移动块5的上表面左右两侧均安装有减震弹簧10，且减震弹簧10的上方设置有垫块11，垫块11与移动块5之间相互平行，且垫块11通过减震弹簧10与移动块5构成弹性结构，并且垫块11和减震弹簧10均关于移动块5的竖直中心线对称，在连接弹簧9的弹性作用下，使滚轮7能够在移动块5中完成弹性收缩动作，以配合移动块5与滑轨3之间的装配，垫块11利用减震弹簧10在装置中起到弹性垫护的作用，吸附剂管12的表面设置有渗口13，且吸附剂管12位于移动块5的右侧，渗口13在吸附剂管12的表面均匀设置，且吸附剂管12呈“U”形管状结构，吸附剂管12的中段外侧固定有护网14，且护网14的内部呈蜂窝状结构，护网14的内壁左右两侧均安装有密封胶圈15，且护网14的外壁安装有金属伸缩网16，护网14沿吸附剂管12的竖直方向均匀设置，且相邻护网14之间通过金属伸缩网16构成伸缩结构，通过吸附剂管12的设置，使吸附剂能够顺利放入到装置中，并能够产生大面积吸附作用，在吸附剂管12外壁均匀设置的渗口13中设置有渗透海绵，能够对吸附剂产生一定的堵塞作用，避免吸附剂外流而影响到装置内部电路的正常通断，护网14采用蜂窝网状结构，能够使水分或者烟尘能够顺利接触吸附剂管12，并由吸附剂进行吸附，“U”形的吸附剂管12具有良好的结构抗拉弹性，利用对移动块5的相向移动，将吸附剂管12相应拉宽，金属伸缩网16随之伸缩，以保证吸附剂管12的结构强度，吸附剂管12的外侧设置有基板17，且基板17的左侧壁与吸附剂管12之间尺寸相互配合，基板17的内侧设置有垫棉18，且垫棉18呈鳞状均匀分布，基板17的右侧安装有连杆19，且连杆19的外侧设置有翻板箱20，在基板17中安装的垫棉18，一方面起到垫护装置内部元件的作用，另一方面则可以利用棉材的可吸水性对不慎外撒的吸附剂进行吸收，翻板箱20的内部安装有接线箱21，且接线箱21的外壁与翻板箱20的内壁之间镶嵌有滚珠22，接线箱21的内侧设置有隔板23，且隔板23的内部固定有散热网24，隔板23沿接线箱21的水平方向均匀平行设置，且隔板23与接线箱21的内侧壁之间尺寸相吻合，利用滚珠22可以将接线箱21从翻板箱20中自由抽出，利用隔板23与接线箱21之间的尺寸配合，将隔板23抽入抽出，隔板23的右侧固定有外护胶圈25，且外护胶圈25沿隔板23的纵向方向等距设置，外护胶圈25的内部设置有连接插口26，且连接插口26与隔板23之间安装有牵拉弹簧27，接线箱21的下方设置有过渡网架28，且过渡网架28的内部安装有隔网29，并且隔网29呈垂直栅栏状结构，利用隔板23上等距设置的连接插口26来连接线路，牵拉弹簧27是为了缓解连接插口26的连接震动，外护胶圈25用于保护连接插口26，同时也使线路连接紧固，散热网24保证了隔板23自身具有良好的结构通透性，有助于散热，过渡网架28利用隔网29形成网架结构，用于支撑线路，有助于线路散热，过渡网架28的下方设置有通线槽30，且通线槽30沿翻板箱20的水平方向均匀设置，通线槽30的左右两侧均安装有塑胶压板31，且塑胶压板31的内部贯穿有转轴32，通线槽30的下方安装有放置箱33，且放置箱33的侧壁设置有凹槽34，通线槽30用于串引线路，塑胶压板31在转轴32的作用下具有良好的活动性，能够对经过通线槽30的线路进行拦挡，凹槽34的内部安装有嵌杆35，且嵌杆35的外壁固定有封板36，嵌杆35与凹槽34之间尺寸相吻合，且封板36通过嵌杆35与放置箱33转动连接，放置箱33的内部固定有支撑板37，且支撑板37的中间呈蜂窝网状结构，支撑板37远离放置箱33竖直中心线的一侧固定有置物隔板38，且置物隔板38的内部均匀贯穿有通风孔39，嵌杆35能够在凹槽34中滑动并转动，从而改变封板36的位置和角度，封板36平放时能够对放置箱33内部的电气设备提供保护，置物隔板38利用其上设置的通风孔39保证了放置箱33内部空间空气的流通性，置物隔板38的表面均匀设置有半圆网40，支撑板37靠近放置箱33竖直中心线的一侧安装有风机41，且风机41的下方内部贯穿有贯穿轴42，风机41的上方安装有风扇43，且风机41通过贯穿轴42与放置箱33构成转动结构，翻板箱20的右侧固定有辅助架44，且辅助架44的外侧设置有槽口45，槽口45为广口圆口结构，且槽口45沿辅助架44的纵向方向均匀设置，半圆网40为半圆外凸的金属网结构，具有一定的弹性，能够对电气设备的外壁提供良好的弹性垫护作用，风机41通过贯穿轴42能够进行旋转，以改变风机41的出风方向，风力通过呈蜂窝网状的支撑板37向外散开，作用到电气设备上，对电气设备及线路接口处进行散热，槽口45中可以零时存放电笔、记录笔等辅助用具。

工作原理：对于这类的电气装置首先利用连杆19将翻板箱20向外翻开，在吸附剂管12中注入吸附剂，吸附剂通过渗口13向外均匀渗出，渗口13处塞有海绵，对吸附剂具有一定的拦截作用，能够保证渗口13外口处有吸附剂，而不至于使吸附剂渗出过多，装置中的水气或烟尘颗粒通过护网14接触到渗口13处的吸附剂，并被吸附，利用通槽6与滑轨3之间的尺寸配合，对移动块5在滑轨3上的位置进行移动，以改变吸附剂管12的位置，在移动块5中，为了使移动块5在滑轨3上顺利平稳移动，增设了滚轮7，滚轮7在滑槽4中滚动，结合轮架8上安装的连接弹簧9，利用连接弹簧9的弹性特性，能够使滚轮7在受到压力作用时能够相应地收入到移动块5中，以缓解移动块5在滑轨3上的碰撞压力，为了扩大装置内部吸附剂的作用范围面积，可以将两个移动块5反向移动，在吸附剂管12的“U”形管状结构作用下，使得吸附剂管12能够被拉开一定程度，金属伸缩网16随之拉开，保证了整个吸附剂管12的结构强度，垫棉18可以吸收不慎外撒的吸附剂，同时保证了装置内部结构得到较好的垫护保护，在翻板箱20中通过接线箱21内部的隔板23对线路进行插接固定，连接插口26用于连接电线端子，各隔板23中安排有不同的控制电路，保证线路能够借助各不同隔板23的内置电路完成电路方面的连接，从而实现不同的电路控制目的，隔板23可以从接线箱21中取出，同时接线箱21又可以从翻板箱20中取出，极大地便利了电路排接过程，线路通过呈栅栏状结构的过渡网架28，被隔网29均匀架起，以便于散热，为了使线路得到整齐放置，可以将电线通过合适的通线槽30，利用转轴32对塑胶压板31进行旋转，以闭合通线槽30，对电线进行拦挡，避免电线脱开，在放置箱33中通过置物隔板38分隔的空间放置电气设备，每个区间中的电气设备通过半圆网40得到良好的弹性垫护作用，半圆网40为半圆外凸的金属网结构，具有一定的弹性，风机41内部安置有电机，用于启动风扇43，向外送风，利用贯穿轴42在风机41内部的贯穿结构，对风机41的角度进行旋转，改变风向，使风能够对连接到各电气设备上的电线进行相对集中的散热，利用嵌杆35与凹槽34之间的尺寸配合，对嵌杆35进行滑动并转动，从而改变封板36的位置和角度，封板36平放时能够对放置箱33内部的电气设备提供防尘及缓冲保护，就这样完成整个电气装置的使用过程。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
