技术领域

本发明涉及电力电缆技术领域，具体为一种电力电缆切割回收装置。

背景技术

电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线，在电力线路中，电缆所占比重正逐渐增加，电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。

常用的电路电缆主要由三根铜芯和外包裹的护套组成，因电路电缆大多都为户外电路服务，甚至还有通过浸泡在下水道中来实现导电，这种恶劣的使用环境使得电路电缆上的护套容易被损坏，而其内壁的三根铜芯的质量良好，通常不易被损坏，同时铜芯的价值使用价值很高，它不仅可以再次为电路电缆提供原料，还可以去制作其他器件，因此回收电缆甚是必要，目前大多采用的方法是使用刀片将外皮剥开，使铜芯和护套分离，无论是手工使用刀片还是机械切割刀，都存在一个问题，即刀具会在铜芯的表面或多或少的留下划痕，造成划伤，使得铜芯的质量下降，这种接卸剥削得到的铜芯仅仅能够用于回炉炼铜，而且部分电缆回收装置将三根铜芯一起收集，而电路电缆在使用过程中，部分铜芯会因护套破损从而被破坏，这类装置使得好坏铜芯无法区分，一起被收集影响后续的工作。

发明内容

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种电力电缆切割回收装置，具备铜芯损坏小、三根铜芯可单独收集等的优点，解决了传统电缆回收装置对铜芯损伤大、无法区别三根铜芯的问题。

（二）技术方案

为实现上述铜芯损坏小、三根铜芯可单独收集的目的，本发明提供如下技术方案：一种电力电缆切割回收装置，包括电缆，所述电缆左端的外侧活动连接有送料机，所述电缆的内壁活动连接有三根铜芯，所述电缆靠近铜芯的外侧活动连接有护套，所述电缆靠近送料机的右侧活动连接有切割装置，所述切割装置由切刀、固定块、定位芯组成，所述切割装置的内壁活动连接有切刀，所述切刀远离切割装置的一端活动连接有固定块，所述固定块的底端活动连接有定位芯，所述切割装置的正面活动连接有废材槽，所述废材槽由出料区、废料出口组成，所述电缆的底端活动连接有出料区，所述废材槽的左端开设有废料出口，所述切割装置的右端活动连接有定位块，所述定位块的底端活动连接有连接块，所述定位块上侧的右端活动连接有支撑柱，所述支撑柱的上端活动连接有导向轮，所述铜芯远离切割装置的一侧活动连接有卷槽，所述卷槽的两侧活动连接有限位块，所述下端限位块的底端活动连接有转轴，所述转轴的底端活动连接有转把。

优选的，所述切割装置包裹在电缆的外侧，三个废材槽的连接在切割装置的外侧。

优选的，所述切刀一共有三块，三块切刀之间的距离相同，分别关于切割装置呈等边三角形分布。

优选的，所述固定块连接在定位芯的外侧，三块切刀通过固定块被连接在一起。

优选的，所述废料出口一共有多个，分别处在三个废材槽的外侧。

优选的，所述定位块一共有两块，两块定位块之间通过连接块连接。

优选的，所述转轴从上之下贯穿卷槽和限位块，转轴底端连接的转把背面连接有电机。

优选的，所述卷槽一共有三块，其上下侧限位块将卷槽的大小固定，其右端铜芯绕过卷槽。

（三）有益效果

与现有技术相比，本发明提供了一种电力电缆切割回收装置，具备以下有益效果：

1、该电力电缆切割回收装置，通过切割装置、废材槽、定位块、固定块等结构的配合使用，在该装置的使用过程中，当送料机将电缆送入切割装置后，切割装置内的切刀和固定块会将电缆进行切割，使得护套被拆卸下来，从而达到了铜芯损坏小的效果。

2、该电力电缆切割回收装置，通过定位块、支撑柱、导向轮、卷槽等结构的配合使用，在该装置使用过程中，当电缆内的铜芯和护套被分离后，这是三根铜芯会被导出，经两块定位块的导向，使得三根铜芯被卷槽收集，从而达到了三根铜芯可单独收集的效果。

附图说明

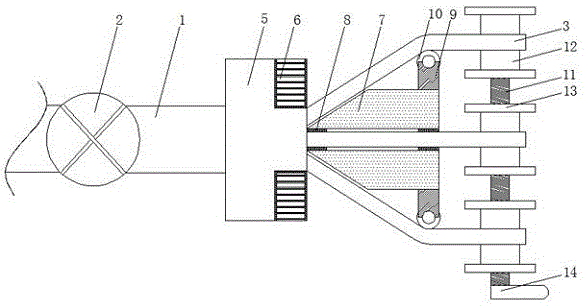

图1为本发明连接结构示意图；

图2为本发明切刀、固定块、定位芯等连接结构示意图；

图3为本发明切刀、出料区、废料出口等连接结构示意图。

图中：1-电缆、2-送料机、3-铜芯、4-护套、5-切割装置、6-废材槽、7-定位块、8-连接块、9-支撑柱、10-导向轮、11-转轴、12-卷槽、13-限位块、14-转把、501-切刀、502-固定块、503-定位芯、601-出料区、602-废料出口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种电力电缆切割回收装置，包括电缆1，电缆1左端的外侧活动连接有送料机2，电缆1的内壁活动连接有三根铜芯3，电缆1靠近铜芯3的外侧活动连接有护套4，电缆1靠近送料机2的右侧活动连接有切割装置5，切割装置5包裹在电缆1的外侧，三个废材槽6的连接在切割装置5的外侧，切割装置5由切刀501、固定块502、定位芯503组成，切割装置5的内壁活动连接有切刀501，切刀501一共有三块，三块切刀501之间的距离相同，分别关于切割装置5呈等边三角形分布，切刀501远离切割装置5的一端活动连接有固定块502，固定块502连接在定位芯503的外侧，三块切刀501通过固定块502被连接在一起，固定块502的底端活动连接有定位芯503，在电缆1被切割时，定位芯503处在三根铜芯3的中心处，从而实现了切刀501的均匀切割，切割装置5的正面活动连接有废材槽6，废材槽6由出料区601、废料出口602组成，电缆1的底端活动连接有出料区601，废材槽6的左端开设有废料出口602，废料出口602一共有多个，分别处在三个废材槽6的外侧。

切割装置5的右端活动连接有定位块7，定位块7的底端活动连接有连接块8，定位块7一共有两块，两块定位块7之间通过连接块8连接，定位块7上侧的右端活动连接有支撑柱9，支撑柱9的上端活动连接有导向轮10，铜芯3远离切割装置5的一侧活动连接有卷槽12，卷槽12一共有三块，其上下侧限位块13将卷槽12的大小固定，其右端铜芯3绕过卷槽12，卷槽12的两侧活动连接有限位块13，下端限位块13的底端活动连接有转轴11，转轴11从上之下贯穿卷槽12和限位块13，使得转轴11旋转后可以带动三个卷槽12随之旋转，转轴11底端连接的转把14背面连接有电机，转轴11的底端活动连接有转把14。

工作原理：该电力电缆切割回收装置在使用时，如果需要对废旧电力电缆进行回收，将其穿过送料机2和切割装置5，随后送料机2和转把14外侧的电机，这时电缆1被送料机2推动向右运动，随后经过切割装置5，这时三根铜芯3被切割装置5内扇叶型的固定块502分开，同时有定位芯503的存在，使得三根铜芯3不会相互接触，同时护套4被切刀501切割，切割后的废料从切割装置5到达废材槽6，随后经过废材槽6上的出料区601，之后到达废料出口602被排出，而此时的三根铜芯3在向右运动，切割装置5的右端连接有两块定位块7，三根铜芯3向右运动后上下两根铜芯3被定位块7导向改变运动轨迹，而上侧定位块7的上端连接有支撑柱9，支撑柱9的上端连接有导向轮10，随后上下两根铜芯3从定位块7到达导向轮10，最后抵达卷槽12，而卷槽12被转把14尾部的电机带动旋转，这时三根铜芯3分别在三个卷槽12表面被收集，整个过程实现了对电力电缆中铜芯3的回收。
