技术领域

本实用新型涉及食品添加剂领域，具体为一种用于块状复合食品添加剂的搅拌装置。

背景技术

复合食品添加剂是由两种以上单一品种的食品添加剂经物理混匀的食品添加剂，复合食品添加剂的使用在国外已经很普遍，例如食用香精就是复合食品添加剂。复合食品添加剂比普通食品添加剂具有明显优势，主要表现在：(1)使各种单一食品添加剂的作用得以互补，从而使复合产品更经济、更有效；(2)使各种食品添加剂的效力得以协同增效，从而减低其用量和成本；(3)使食品添加的性能得以改善，从而可以满足食品各方面加工工艺性能，使之能在更广泛的范围内使用；(4)因为单一的食品添加剂用量减少，从而减少了它的副作用，能使产品的安全性得以提高；(5)使食品添加剂的风味得以互相掩蔽、优化和加强，改善食品的味感。

正因为复合食品添加剂有以上优势，所以复合食品添加剂日益为人们认识和重视，越来越多的食品企业越来越广泛的使用复合食品添加剂，包括许多现代化大中型企业，目前，复合食品添加剂配置设备存在配置速度慢、配置不均匀，操作繁琐的缺点。

实用新型内容

针对现有技术的不足，本实用新型提供了一种用于块状复合食品添加剂的搅拌装置，通过传送装置上安装的无盖盒子将块状食品添加剂送至进料口并进入破碎箱被破碎，同时传送装置的底端还接收从筛网上滚落下来的大颗粒食品添加剂，使得一次破碎不彻底的食品添加剂有机会进行二次破碎，提高食品添加剂的破碎率，进而使得复合食品添加剂搅拌的更均匀；本装置通过手动破碎块状复合食品添加剂，能达到人工控制的目的，同时又符合环保的精神。

为实现上述目的，本实用新型通过以下技术方案予以实现：一种用于块状复合食品添加剂的搅拌装置，该装置包括右支架、左支架、杠杆、破碎箱和搅拌箱，所述右支架呈L形结构，所述右支架固定连接在搅拌箱底部右侧，所述右支架下部设有左手把和右手把，所述右支架中部设有左定滑轮和右定滑轮，所述右支架上端设有固定转轴，所述固定转轴下方设有固定挡板，所述右支架上端与杠杆通过固定转轴活动相连，所述杠杆右端连接有上定滑轮，所述杠杆左端连接有第一钢索，所述第一钢索底端连接有与所述破碎箱相匹配的破碎石，所述破碎箱底部两侧水平方向上均设有左滑道和右滑道，所述右滑道贯通破碎箱的右侧壁，所述左滑道和右滑道上设有与左滑道和右滑道相匹配的滑块，所述滑块左端连接有扭簧，所述扭簧的左端固定设置在破碎箱的左侧壁上，所述破碎箱下设有粗料过滤箱，所述粗料过滤箱内设有筛网，所述筛网倾斜设置，所述筛网底部两侧对称设有电动振动弹簧，所述电动震动弹簧底端连接固定柱，所述倾斜筛网左端下部设有倾斜传送装置，所述传送装置由皮带、无盖盒子和皮带轮组成，所述无盖盒子呈矩形结构，所述无盖盒子固定设置在皮带上表面，所述传送装置上端的下部设有进料口，所述进料口与所述破碎箱相连通。

优选的，所述右手把上部设有与右手把相对应的盲槽，所述盲槽内设有插销。

优选的，所述上定滑轮、右定滑轮和右把手依次通过第二钢索活动相连，所述滑块右端、左定滑轮和左把手依次通过第三钢索活动相连。

优选的，所述搅拌箱下部设有转轴，所述转轴底端连接有与转轴相匹配的电动机，所述转轴上均匀设有搅拌叶片，所述搅拌箱下部侧壁均开设有倾斜出料口。

优选的，所述无盖盒子连续排列在所述皮带上，所述皮带设置在两端的皮带轮上，所述皮带轮设置在所述左支架上。

与现有技术相比，本实用新型的有益效果为：本实用新型提供了一种用于块状复合食品添加剂的搅拌装置，通过传送装置上安装的无盖盒子将块状食品添加剂送至进料口并进入破碎箱被破碎，同时传送装置的底端还接收从筛网上滚落下来的大颗粒食品添加剂，使得一次破碎不彻底的食品添加剂有机会进行二次破碎，提高食品添加剂的破碎率，进而使得复合食品添加剂搅拌的更均匀；本装置通过手动破碎块状复合食品添加剂，能达到人工控制的目的，同时又符合环保的精神。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

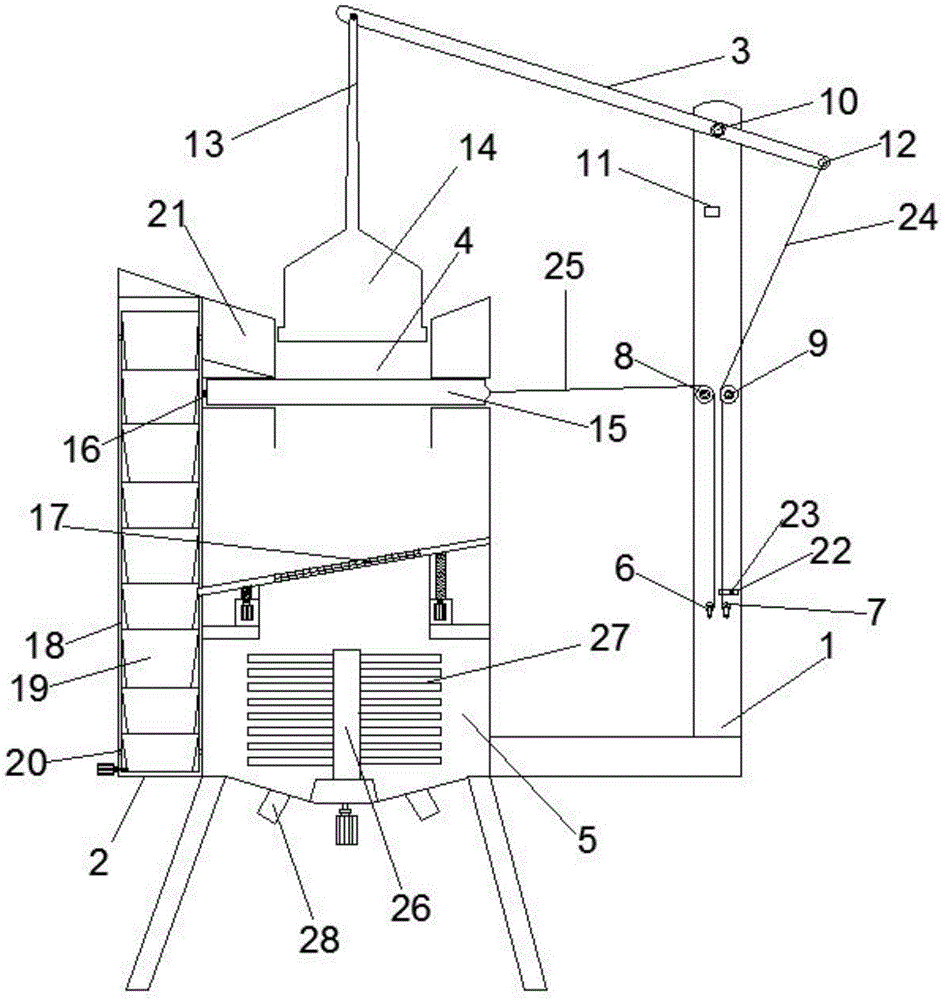

图1是本实用新型的剖视图；

图2是本实用新型的剖视图；

图3是本实用新型的局部剖视图；

图4是本实用新型的传送装置的结构示意图；

图中：1-右支架、2-左支架、3-杠杆、4-破碎箱、5-搅拌箱、6-左手把、7-右手把、8-左定滑轮、9-右定滑轮、10-固定转轴、11-固定档板、12-上定滑轮、13-第一钢索、14-破碎石、15-滑块、16-扭簧、17-筛网、18-皮带、19-无盖盒子、20-皮带轮、21-进料口、22-盲槽、23-插销、24-第二钢索、25-第三钢索、26-转轴、27-搅拌叶片、28-出料口。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种用于块状复合食品添加剂的搅拌装置，该装置包括右支架1、左支架2、杠杆3、破碎箱4和搅拌箱5，右支架1呈L形结构，右支架1固定连接在搅拌箱5底部右侧，右支架1下部设有左手把6和右手把7，右支架1中部设有左定滑轮8和右定滑轮9，右支架1上端设有固定转轴10，固定转轴10下方设有固定挡板11，右支架1上端与杠杆3通过固定转轴10活动相连，杠杆3右端连接有上定滑轮12，杠杆3左端连接有第一钢索13，第一钢索13底端连接有与破碎箱4相匹配的破碎石14，破碎箱4底部两侧水平方向上均设有左滑道和右滑道，右滑道贯通破碎箱的右侧壁，左滑道和右滑道上设有与左滑道和右滑道相匹配的滑块15，滑块15左端连接有扭簧16，扭簧16的左端固定设置在破碎箱4的左侧壁上，破碎箱4下设有粗料过滤箱，粗料过滤箱内设有筛网17，筛网17倾斜设置，筛网17底部两侧对称设有电动振动弹簧，电动震动弹簧底端连接固定柱，倾斜筛网17左端下部设有倾斜传送装置，传送装置由皮带18、无盖盒子19和皮带轮20组成，无盖盒子19呈矩形结构，无盖盒子19固定设置在皮带18上表面，传送装置上端的下部设有进料口21，进料口21与破碎箱4相连通。

具体的，右手把7上部设有与右手把7相对应的盲槽22，盲槽22内设有插销23；上定滑轮12、右定滑轮9和右把手7依次通过第二钢索24活动相连，滑块15右端、左定滑轮8和左把手6依次通过第三钢索25活动相连；搅拌箱5下部设有转轴26，转轴26底端连接有与转轴26相匹配的电动机，转轴26上均匀设有搅拌叶片27，搅拌箱5下部侧壁均开设有倾斜出料口28；无盖盒子19连续排列在皮带18上，皮带18设置在两端的皮带轮20上，皮带轮20设置在左支架2上。

本实施例的一个具体应用为：工作人员可以将要破碎的块状复合食品添加剂放入设置在传送装置上的无盖盒子19里，打开与传送装置相连接的电源，通过传送装置上皮带18的运动将装有块状复合食品添加剂的无盖盒子19运至传送装置的顶端并转至进料口21，在传送装置的顶端向下垂直位置设有进料口21并从进料口21进入破碎箱4，通过顺时针摇动右手把7放松第二钢索24并利用杠杆原理将破碎石14放下至破碎箱4底部，再通过逆时针摇动右手把7拉紧第二钢索24并利用杠杆原理将破碎石14拉起离开破碎箱4底部至合适位置，如此往复操作，从而达到一次破碎块状复合食品添加剂的效果，一次破碎复合食品添加剂操作完成后，将右手把7恢复至原状并将插销23滑至挡住右手把7转动的位置；然后再通过顺时针摇动左手把6并拉开设置在破碎箱4底部的滑块15，滑块15的移动带动设置在滑块15左端的弹簧16的拉伸，一次破碎后的复合食品添加剂会随着滑块15被拉开而掉落到粗料过滤箱内的筛网17表面，待滑块15上表面的食品添加剂全部掉落，再利用滑块15左端的弹簧16的拉力作用使滑块15恢复原位，本实用新型筛网17倾斜设置，其中被磨得粉碎的食品添加剂会通过筛网17表面的通孔掉落到搅拌箱5内，而尺寸大于筛网17表面通孔直径的食品添加剂颗粒无法掉入搅拌箱5内，而因为重力作用滚落到筛网17左端并最终滚落到设置在筛网17左端底下的传送装置上的连续排列在皮带18上的无盖盒子19上，如此达到二次破碎复合食品添加剂的效果，为了更好的利用倾斜筛网17的功能，在筛网17两侧对称设有电动震动弹簧；最后复合食品添加剂混料落入搅拌箱5搅拌均匀，再从出料口28出料，整个搅拌操作完成。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
