技术领域

本实用新型是一种基于贝壳粉末的水产品保鲜剂的制造设备，属于保鲜剂领域。

背景技术

保鲜剂是一种处理食品，为防止食品腐烂变质，保持营养成分及色香味不变，对食品进行短期保鲜的辅助手段和技术方法，主要采用化学合成物质和天然物质作为食品保鲜剂，但是该现有技术在进行制造时，一般采用搅拌器进行混合，该种方式反应效果相对比较低，容易降低生产效率。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种基于贝壳粉末的水产品保鲜剂的制造设备，以解决现有技术在进行制造时，一般采用搅拌器进行混合，该种方式反应效果相对比较低，容易降低生产效率的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于贝壳粉末的水产品保鲜剂的制造设备，其结构包括支撑脚、气缸、支撑架、电机、电控柜、控制按钮、框架、支撑底座、固定钩、加热搅拌装置、支撑板、支撑杆，所述支撑脚上与支撑杆下端相焊接，所述气缸下端安装于支撑脚上，所述支撑架上端与支撑底座下端相焊接，所述电机安装于加热搅拌装置下方，所述电控柜背面与框架正面相贴合，所述控制按钮安装于电控柜上，所述框架上安装有支撑底座，所述加热搅拌装置包括外壳、电路板、旋转杆、主动齿轮、轴承、传动齿轮、传动杆、齿轮、弹簧、波轮、保鲜剂制造桶、加热器、搅拌桨，所述外壳内安装有电路板，所述电路板与加热器通过导线电连接，所述旋转杆与主动齿轮在同一轴线上，所述主动齿轮与传动齿轮相啮合，所述轴承与传动杆间隙配合，所述齿轮与传动齿轮相啮合，所述弹簧安装于保鲜剂制造桶下方，所述波轮嵌入安装于保鲜剂制造桶内，所述保鲜剂制造桶内设有加热器，所述搅拌桨设于加热器上方。

进一步地，所述支撑底座左侧设有固定钩，所述固定钩内表面与加热搅拌装置内表面相贴合。

进一步地，所述加热搅拌装置安装于支撑底座上，所述支撑板下端与支撑底座上端相焊接。

进一步地，所述外壳安装于支撑底座上。

进一步地，所述旋转杆直径为8cm。

进一步地，所述电机型号为Y132S1-2，具有良好的马力。

进一步地，所述轴承为不锈钢制成，具有防锈效果。

有益效果

本实用新型一种基于贝壳粉末的水产品保鲜剂的制造设备，在结构上设置了加热搅拌装置，通过旋转杆带动主动齿轮转动，通过主动齿轮与传动齿轮相啮合，使传动齿轮转动，通过传动齿轮带动传动杆转动，通过传动杆带动另一传动齿轮转动，通过传动齿轮与齿轮相啮合，使齿轮转动，通过齿轮带动波轮与搅拌桨进行搅拌，通过电路板控制加热器进行加热，这样便可以提高混合速度，提高生产的速率。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

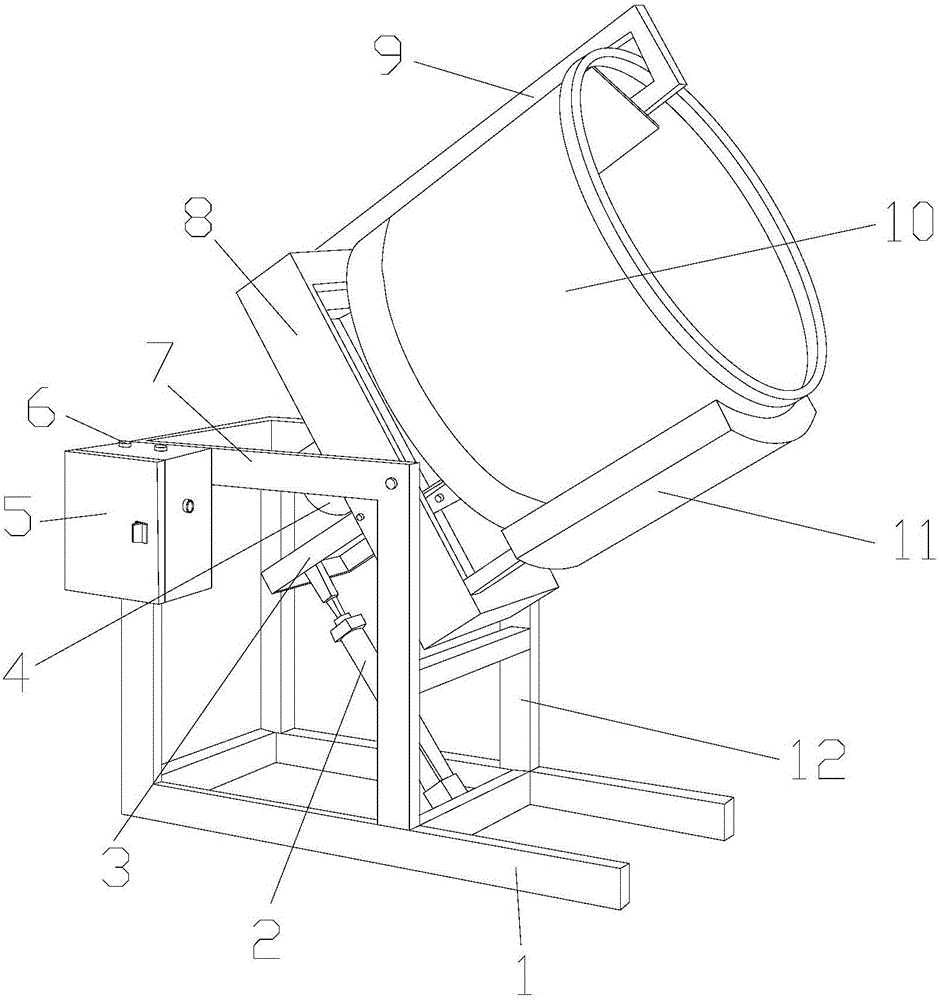

图1为本实用新型一种基于贝壳粉末的水产品保鲜剂的制造设备的结构示意图；

图2为本实用新型的加热搅拌装置剖面结构示意图。

图中：支撑脚-1、气缸-2、支撑架-3、电机-4、电控柜-5、控制按钮-6、框架-7、支撑底座-8、固定钩-9、加热搅拌装置-10、支撑板-11、支撑杆-12、外壳-1001、电路板-1002、旋转杆-1003、主动齿轮-1004、轴承-1005、传动齿轮-1006、传动杆-1007、齿轮-1008、弹簧-1009、波轮-1010、保鲜剂制造桶-1011、加热器-1012、搅拌桨-1013。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种基于贝壳粉末的水产品保鲜剂的制造设备技术方案：其结构包括支撑脚1、气缸2、支撑架3、电机4、电控柜5、控制按钮6、框架7、支撑底座8、固定钩9、加热搅拌装置10、支撑板11、支撑杆12，所述支撑脚1上与支撑杆12下端相焊接，所述气缸2下端安装于支撑脚1上，所述支撑架3上端与支撑底座8下端相焊接，所述电机4安装于加热搅拌装置10下方，所述电控柜5背面与框架7正面相贴合，所述控制按钮6安装于电控柜5上，所述框架7上安装有支撑底座8，所述加热搅拌装置10包括外壳1001、电路板1002、旋转杆1003、主动齿轮1004、轴承1005、传动齿轮1006、传动杆1007、齿轮1008、弹簧1009、波轮1010、保鲜剂制造桶1011、加热器1012、搅拌桨1013，所述外壳1001内安装有电路板1002，所述电路板1002与加热器1012通过导线电连接，所述旋转杆1003与主动齿轮1004在同一轴线上，所述主动齿轮1004与传动齿轮1006相啮合，所述轴承1005与传动杆1007间隙配合，所述齿轮1008与传动齿轮1006相啮合，所述弹簧1009安装于保鲜剂制造桶1011下方，所述波轮1010嵌入安装于保鲜剂制造桶1011内，所述保鲜剂制造桶1011内设有加热器1012，所述搅拌桨1013设于加热器1012上方，所述支撑底座8左侧设有固定钩9，所述固定钩9内表面与加热搅拌装置10内表面相贴合，所述加热搅拌装置10安装于支撑底座8上，所述支撑板11下端与支撑底座8上端相焊接，所述外壳1001安装于支撑底座8上，所述旋转杆1003直径为8cm，所述电机4型号为Y132S1-2，具有良好的马力，所述轴承1005为不锈钢制成，具有防锈效果。

本专利所说的齿轮1008是指轮缘上有齿轮连续啮合传递运动和动力的机械元件，所述弹簧1009是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，亦作“弹簧”，所述加热器1012的型号为AR-DRP-G-220V使其较为轻便保温。

例如，工作人员在对保险剂进行制作时，通过旋转杆1003带动主动齿轮1004转动，通过主动齿轮1004与传动齿轮1006相啮合，使传动齿轮1006转动，通过传动齿轮1006带动传动杆1007转动，通过传动杆1007带动另一传动齿轮1006转动，通过传动齿轮1006与齿轮1008相啮合，使齿轮1008转动，通过齿轮1008带动波轮1010与搅拌桨1013进行搅拌，通过电路板1002控制加热器1012进行加热。

本实用新型解决了现有技术在进行制造时，一般采用搅拌器进行混合，该种方式反应效果相对比较低，容易降低生产效率的问题，本实用新型通过上述部件的互相组合，在结构上设置了加热搅拌装置，通过旋转杆带动主动齿轮转动，通过主动齿轮与传动齿轮相啮合，使传动齿轮转动，通过传动齿轮带动传动杆转动，通过传动杆带动另一传动齿轮转动，通过传动齿轮与齿轮相啮合，使齿轮转动，通过齿轮带动波轮与搅拌桨进行搅拌，通过电路板控制加热器进行加热，这样便可以提高混合速度，提高生产的速率。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
