技术领域

本实用新型涉及建筑工具技术领域，具体为一种自动沙铲装置。

背景技术

中国古代民间起土用的农具，也用于建筑等方面。也是武术器械之一，薄体阔刃的长兵器。起源于商代。

沙铲是每个建筑工地上不可或缺的施工工具，在很多场合均需要使用沙铲，比如铲土、铲沙等等，传统的沙铲大多采用人力的方式进行铲土、铲沙，费时费力。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种自动沙铲装置，解决了建筑工地工人铲沙费时费力的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种自动沙铲装置，包括箱体，所述箱体外壁的右侧面通过第一固定杆与第一电机的侧面固定连接，所述第一电机输出轴的表面卡接有齿轮，所述齿轮与齿杆啮合，所述齿杆的一端通过伸缩杆与箱体外壁的右侧面固定连接，所述齿杆的上表面通过支撑杆与第二电机的下表面固定连接，所述第二电机输出轴的表面通过第一连接杆与活动杆的侧面固定连接，所述活动杆的底端固定连接有铲子，所述活动杆的顶端开设有通孔，所述齿杆的上表面通过第二连接杆与滑块的下表面固定连接，所述滑块的上表面滑动连接在第二固定杆下表面开设的滑槽内。

优选的，所述箱体外壁的下表面开设有出料口，所述出料口内卡接有盖板。

优选的，所述箱体外壁的下表面设置有四个滚轮，且四个滚轮分别位于箱体外壁下表面的四角处。

优选的，所述箱体外壁的左侧面设置有把手，且把手的形状为U形。

优选的，所述箱体外壁的左侧面设置有控制面板，且控制面板的输出端分别与第一电机和第二电机的输入端电连接，且第一电机和第二电机均为抱闸电机。

优选的，所述第一固定杆和第二固定杆的形状均为矩形，且第二固定杆的厚度大于第一固定杆的厚度。

(三)有益效果

本实用新型提供了一种自动沙铲装置，具备以下有益效果：

(1)、该自动沙铲装置，通过第一电机、齿轮、齿杆、第二电机、第一连接杆、活动杆和铲子之间的配合，先使第一电机正转，便可使铲子向右侧移动铲入沙子，再使第二电机反转，便可使铲子上的沙子通过通孔滑入箱体内，从而使工人的操作更加方便，达到了省时省力的效果。

(2)、该自动沙铲装置，通过设置出料口和盖板，使工人取下盖板便可取出箱体内的沙子，从而使工人的操作更加方便，且本实用新型结构紧凑，设计合理，实用性强。

附图说明

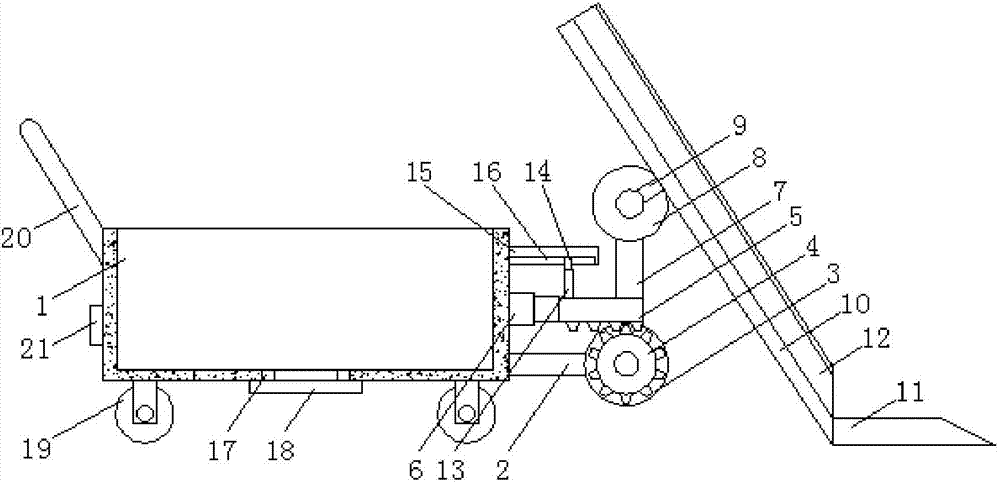

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型俯视的结构示意图。

图中：1箱体、2第一固定杆、3第一电机、4齿轮、5齿杆、6伸缩杆、7支撑杆、8第二电机、9第一连接杆、10活动杆、11铲子、12通孔、13第二连接杆、14滑块、15第二固定杆、16滑槽、17出料口、18盖板、19滚轮、20把手、21控制面板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提供一种技术方案：一种自动沙铲装置，包括箱体1，箱体1外壁的右侧面通过第一固定杆2与第一电机3的侧面固定连接，通过设置第一固定杆2，使第一电机3的固定更加稳固，第一电机3输出轴的表面卡接有齿轮4，通过设置第一电机3，通过操作控制面板21使第一电机3正转时，使齿轮4带动齿杆5向右移动，从而能够使活动杆10带动铲子11向右移动，使铲子11铲入沙子，从而使工人的操作更加方便，齿轮4与齿杆5啮合，齿杆5的一端通过伸缩杆6与箱体1外壁的右侧面固定连接，齿杆5的上表面通过支撑杆7与第二电机8的下表面固定连接，通过设置支撑杆7，使第二电机8的固定更加稳固，第二电机8输出轴的表面通过第一连接杆9与活动杆10的侧面固定连接，通过设置第二电机8，通过操作控制面板21使第二电机8反转时，使活动杆10带动铲子11反转，便能使铲子11上的沙子通过通孔12滑入箱体1内，从而使工人的操作更加方便，活动杆10的底端固定连接有铲子11，且第一电机3带动活动杆10向右移动的最大距离，使活动杆10反转顶端能够与箱体1搭接，活动杆10的顶端开设有通孔12，通过第一电机3、齿轮4、齿杆5、第二电机8、第一连接杆9、活动杆10和铲子11之间的配合，先使第一电机3正转，便可使铲子11向右侧移动铲入沙子，再使第二电机8反转，便可使铲子11上的沙子通过通孔滑入箱体1内，从而使工人的操作更加方便，达到了省时省力的效果，齿杆5的上表面通过第二连接杆13与滑块14的下表面固定连接，滑块14的上表面滑动连接在第二固定杆15下表面开设的滑槽16内，通过设置滑块14和滑槽16，使齿杆5的左右移动更加平稳，不会发生上下晃动的情况，从而保证齿轮4和齿杆5的正常啮合工作，第一固定杆2和第二固定杆15的形状均为矩形，且第二固定杆15的厚度大于第一固定杆2的厚度，箱体1外壁的下表面开设有出料口17，通过设置出料口17，方便工人取出箱体1内的沙子，出料口17内卡接有盖板18，箱体1外壁的下表面设置有四个滚轮19，通过设置滚轮19，使工人推动本实用新型的移动更加方便，且四个滚轮19分别位于箱体1外壁下表面的四角处，箱体1外壁的左侧面设置有把手20，通过设置把手20，使工人通过推动把手20，便可使本实用新型移动，从而使工人的操作更加方便，且把手20的形状为U形，通过设置把手20的形状，方便了工人双手推动把手20，箱体1外壁的左侧面设置有控制面板21，通过设置控制面板21，使工人通过操作控制面板21，便可对第一电机3和第二电机8的工作状态进行控制，从而使工人的操作更加方便，且控制面板21的输出端分别与第一电机3和第二电机8的输入端电连接，通过设置第一电机3为抱闸电机，当第二电机8反转使铲子11上的沙子通过通孔12滑入箱体1的过程中，第一电机3不会带动齿杆5左右移动，从而使铲子11上的沙子能够顺利的滑入箱体1内，且第一电机3和第二电机8均为抱闸电机，通过设置第二电机8为抱闸电机，当第二电机8运转使活动杆10的顶端倾斜向下把铲子11上的沙子倒入箱体1时，使第二电机8停止运转，此时活动杆10便不会因自身重力发生旋转，从而使铲子11上的沙子能够顺利的倒入箱体1内。

使用时，只需工人把本实用新型推至沙堆旁，使铲子11位于沙子的附近，然后通过操作控制面板21，使第一电机3正转，使齿轮4正转带动齿杆5向右移动，使第二电机8带动第一连接杆9向右移动，从而使活动杆10带动铲子11向右移动，当铲子11上铲入沙子时，再使第一电机3停止工作，此时再使第二电机8反转，使第一连接杆9带动活动杆10旋转，当活动杆10的顶端倾斜向下时，铲子11上的沙子利用自身重力滑过通孔12最终滑入箱体1内，然后再使第一电机3反转同时使第二电机8正转，使活动杆10带动铲子11复位时，再重复上述铲沙过程，待铲子11附近沙子铲除完毕，工人可再次推动本实用新型，使铲子11位于沙子的附近。

综上可得，(1)、该自动沙铲装置，通过第一电机3、齿轮4、齿杆5、第二电机8、第一连接杆9、活动杆10和铲子11之间的配合，先使第一电机3正转，便可使铲子11向右侧移动铲入沙子，再使第二电机8反转，便可使铲子11上的沙子通过通孔12滑入箱体1内，从而使工人的操作更加方便，达到了省时省力的效果。

(2)、该自动沙铲装置，通过设置出料口17和盖板18，使工人取下盖板18便可取出箱体1内的沙子，从而使工人的操作更加方便，且本实用新型结构紧凑，设计合理，实用性强。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
