技术领域

本实用新型是一种无线充电器，属于充电器领域。

背景技术

无线充电器，目前的无线充电器一般是利用无线电能传输技术的直接应用，通过对发射装置和接受装置两部分的设计，使无线充电器能稳定工作，为人们的生活带来了方便。

现有技术公开了申请号为：CN201410188132.1的一种无线充电器，其结构包括，充电器和充电体，其特征在于，充电器包括壳体和充电柱，充电柱凸出于壳体，充电柱上绕制第一绕组，但是该现有技术充电设备移动，造成充电不稳定。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种无线充电器，以解决的现有技术充电设备移动，造成充电不稳定的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种无线充电器，其结构包括电源指示灯、开关、充电板、指示灯、底板、支脚、通孔、机体、螺丝、夹紧装置、手轮，所述充电板位于底板的上端，所述充电板嵌入安装于机体的上表面，所述指示灯嵌入安装于机体的前表面，所述指示灯位于开关的左端，所述开关位于电源指示灯的左端，所述支脚嵌入安装于底板的下表面，所述底板的上表面与机体的下表面相贴合，所述通孔与机体为一体化结构，所述螺丝与机体螺纹连接，所述夹紧装置的前表面与机体的后表面相贴合，所述手轮与夹紧装置轴连接，所述充电板位于手轮的下端，所述夹紧装置包括固定滑杆、轴承、螺杆、滑轮、移动齿板、滑轨、锁轮、翘杆、固定轴、弹簧、转动杆、旋转头、固定板、外壳，所述固定滑杆嵌入安装于外壳的内部，所述轴承嵌入安装于外壳的内部，所述螺杆与轴承轴连接，所述滑轮与滑轨滑动连接，所述移动齿板与螺杆螺纹连接，所述滑轨与外壳为一体化结构，所述锁轮位于旋转头的下端，所述翘杆与固定轴轴连接，所述弹簧缠绕于转动杆外表面，所述固定板的左表面与移动齿板的右表面相贴合。

进一步地，所述电源指示灯嵌入安装于机体的前表面。

进一步地，所述开关嵌入安装于机体的前表面。

进一步地，所述外壳的前表面与机体的后表面相贴合。

进一步地，所述支脚的直径为3cm，高为1cm。

进一步地，所述电源指示灯的型号为HD16-22F/H，其具有防潮，抗高温的特性。

进一步地，所述指示灯的型号为HD16-22C/H，其具有耐高温，使用寿命长的特性。

有益效果

本实用新型一种无线充电器，结构上设有夹紧装置，通过挤压手轮，推动夹紧装置内部的转动杆下移，使得转动杆推动旋转头，通过旋转头带动翘杆外移脱离对锁轮的固定，通过转动手轮带动转动杆转动，通过转动杆带动旋转头转动，通过旋转头带动锁轮转动，通过锁轮带动螺杆转动，通过螺杆带动移动齿板下移，由移动齿板带动固定板下移对充电设备进行固定，通过夹紧装置防止充电设备移动，造成充电不稳定。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

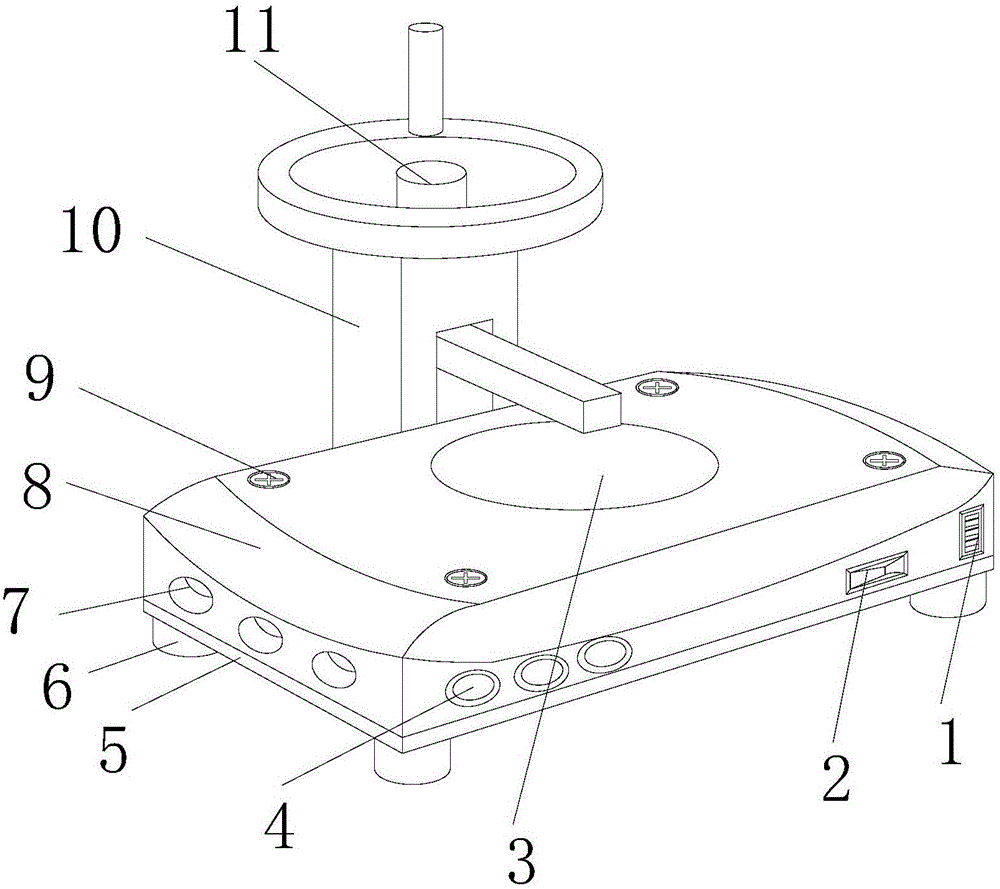

图1为本实用新型一种无线充电器的结构示意图；

图2为本实用新型一种夹紧装置的左剖面结构示意图。

图中：电源指示灯-1、开关-2、充电板-3、指示灯-4、底板-5、支脚-6、通孔-7、机体-8、螺丝-9、夹紧装置-10、手轮-11、固定滑杆-1001、轴承-1002、螺杆-1003、滑轮-1004、移动齿板-1005、滑轨-1006、锁轮-1007、翘杆-1008、固定轴-1009、弹簧-10010、转动杆-10011、旋转头-10012、固定板-10013、外壳-10014。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种无线充电器技术方案：其结构包括电源指示灯1、开关2、充电板3、指示灯4、底板5、支脚6、通孔7、机体8、螺丝9、夹紧装置10、手轮11，所述充电板3位于底板5的上端，所述充电板3嵌入安装于机体8的上表面，所述指示灯4嵌入安装于机体8的前表面，所述指示灯4位于开关2的左端，所述开关2位于电源指示灯1的左端，所述支脚6嵌入安装于底板5的下表面，所述底板5的上表面与机体8的下表面相贴合，所述通孔7与机体8为一体化结构，所述螺丝9与机体8螺纹连接，所述夹紧装置10的前表面与机体8的后表面相贴合，所述手轮11与夹紧装置10轴连接，所述充电板3位于手轮11的下端，所述夹紧装置10包括固定滑杆1001、轴承1002、螺杆1003、滑轮1004、移动齿板1005、滑轨1006、锁轮1007、翘杆1008、固定轴1009、弹簧10010、转动杆10011、旋转头10012、固定板10013、外壳10014，所述固定滑杆1001嵌入安装于外壳10014的内部，所述轴承1002嵌入安装于外壳10014的内部，所述螺杆1003与轴承1002轴连接，所述滑轮1004与滑轨1006滑动连接，所述移动齿板1005与螺杆1003螺纹连接，所述滑轨1006与外壳10014为一体化结构，所述锁轮1007位于旋转头10012的下端，所述翘杆1008与固定轴1009轴连接，所述弹簧10010缠绕于转动杆10011外表面，所述固定板10013的左表面与移动齿板1005的右表面相贴合，所述电源指示灯1嵌入安装于机体8的前表面，所述开关2嵌入安装于机体8的前表面，所述外壳10014的前表面与机体8的后表面相贴合，所述支脚6的直径为3cm，高为1cm，所述电源指示灯1的型号为HD16-22F/H，其具有防潮，抗高温的特性，所述指示灯4的型号为HD16-22C/H，其具有耐高温，使用寿命长的特性。

本专利所说的螺丝9是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具，螺丝是紧固件的通用说法，日常口头语，螺丝为日常生活中不可或缺的工业必需品，如照相机，眼镜，钟表，电子等使用的极小的螺丝，电视，电气制品，乐器，家具等的一般螺丝，至于工程，建筑，桥梁则使用大型螺丝，螺帽，交通器具，飞机，电车，汽车等则为大小螺丝并用，螺丝在工业上负有重要任务，只要地球上存在着工业，则螺丝的功能永远重要，螺丝是千百年来人们生产生活中的共同发明，按照应用领域来看，它是人类的第一大发明，所述轴承1002是当代机械设备中一种重要零部件，它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

例如，使用员小华，通过挤压手轮11，推动夹紧装置10内部的转动杆10011下移，使得转动杆10011推动旋转头10012，通过旋转头10012带动翘杆1008外移脱离对锁轮1007的固定，通过转动手轮11带动转动杆10011转动，通过转动杆10011带动旋转头10012转动，通过旋转头10012带动锁轮1007转动，通过锁轮1007带动螺杆1003转动，通过螺杆1003带动移动齿板1005下移，由移动齿板1005带动固定板10013下移对充电设备进行固定，通过夹紧装置10防止充电设备移动，造成充电不稳定。

本实用新型解决了现有技术充电设备移动，造成充电不稳定的问题，本实用新型通过上述部件的互相组合，通过挤压手轮，推动夹紧装置内部的转动杆下移，使得转动杆推动旋转头，通过旋转头带动翘杆外移脱离对锁轮的固定，通过转动手轮带动转动杆转动，通过转动杆带动旋转头转动，通过旋转头带动锁轮转动，通过锁轮带动螺杆转动，通过螺杆带动移动齿板下移，由移动齿板带动固定板下移对充电设备进行固定，通过夹紧装置防止充电设备移动，造成充电不稳定。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
