专利名: 一种用于食品加工的恒温储液罐 出售状态: 未出售
专利号: 2019208775533 专利类型: 实用新型 专利分类: 食品饮料
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及一种储液罐,特别涉及一种用于食品加工的恒温储液罐,属于食品加工技术领域。


背景技术

食品加工,是指直接以农、林、牧、渔业产品为原料进行的谷物磨制、饲料加工、植物油和制糖加工、屠宰及肉类加工、水产品加工,以及蔬菜、水果和坚果等食品的加工活动,是广义农产品加工业的一种类型;在食品加工的过程中需要对液体食品进行储存,通常都是通过储液罐进行储存,但是有些食品对储存的温度有所要求,需要对其进行恒温储存,普通的储液罐无法提供恒温环境,容易造成食品的变质,且液体食品容易附着在罐体的内壁,造成资源的浪费。


实用新型内容

本实用新型的目的在于提供一种用于食品加工的恒温储液罐,以解决上述背景技术中提出的现有的储液罐无法对液体食品进行恒温储存,物料容易附着在内罐的内壁的问题。

为实现上述目的,本实用新型提供如下技术方案:一种用于食品加工的恒温储液罐,包括外罐和内罐,所述外罐的内部固定设有内罐,所述外罐底端的四个边角均固定设有支撑腿,所述外罐顶端的一侧固定设有进液管,所述进液管的顶端固定设有上盖,所述外罐顶端的中部和内罐顶端的中部均开设有通孔,所述通孔与连接杆穿插连接,所述连接杆的顶端固定设有手柄,所述连接杆的底端固定安装有固定板,所述固定板的两侧通过三个固定杆与环形板的内壁固定连接,所述环形板的外壁固定安装有环形刮刀,所述环形刮刀与内罐的内壁相接触,所述内罐中部的外壁固定设有环形电加热管,所述外罐的一侧顶部固定设有制冷箱,所述制冷箱的内部固定设有半导体制冷片,所述半导体制冷片的制冷端穿过制冷箱的一侧和外罐的罐壁与金属板的一侧固定连接,所述金属板的另一侧固定安装在内罐的外壁,所述半导体制冷片的中部固定安装有隔热板,所述半导体制冷片的制热端固定安装有散热板,所述制冷箱的另一侧固定安装有散热扇,所述外罐的一侧底部固定安装有温度控制器,所述温度控制器的检测探头置于内罐的一侧外壁,所述外罐底端的中部固定设有出液管,所述出液管的一侧顶部固定设有排液阀。

作为本实用新型的一种优选技术方案,所述环形电加热管、半导体制冷片和散热扇均通过温度控制器与电源电性连接。

作为本实用新型的一种优选技术方案,所述出液管的底部固定安装有流量计。

作为本实用新型的一种优选技术方案,所述外罐另一侧的顶部分别固定安装有排气管和压力表,所述排气管的中部固定设有排气阀。

作为本实用新型的一种优选技术方案,所述内罐内部的底端固定设有垫块。

作为本实用新型的一种优选技术方案,所述内罐由导热性能良好的金属材料制成。

与现有技术相比,本实用新型的有益效果是:本实用新型一种用于食品加工的恒温储液罐,通过设置的温度控制器便于检测内罐的温度,当温度低于设定值时,温度控制器自动控制环形电加热管进行加热,当温度高于设定值时,温度控制器自动控制半导体制冷片进行工作,半导体制冷片的制冷端进行降温,半导体制冷片的制热端产生的热量通过散热板和散热扇排出;通过设置的手柄带动连接杆底端设置的环形刮刀对内罐的内壁附着的物料进行刮取,防止物料的浪费,也可通过手柄转动连接杆和环形板从而对内罐中的液体进行搅拌,防止液体中的有效成分沉淀;通过设置的流量计便于检测排出的液体量。


附图说明

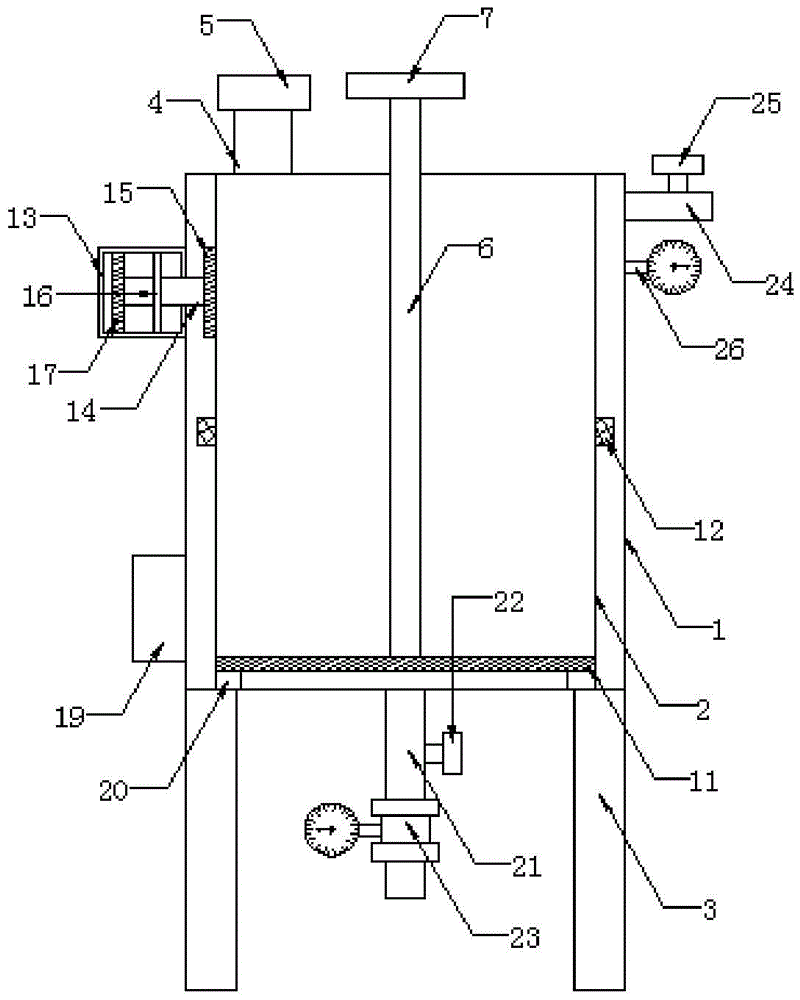

图1为本实用新型的结构示意图;

图2为本实用新型环形板的结构示意图;

图3为本实用新型散热扇的结构示意图。

图中:1、外罐;2、内罐;3、支撑腿;4、进液管;5、上盖;6、连接杆;7、手柄;8、固定板;9、固定杆;10、环形板;11、环形刮刀;12、环形电加热管;13、制冷箱;14、半导体制冷片;15、金属板;16、隔热板;17、散热板;18、散热扇;19、温度控制器;20、垫块;21、出液管;22、排液阀;23、流量计;24、排气管;25、排气阀;26、压力表。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型提供了一种用于食品加工的恒温储液罐,包括外罐1和内罐2,外罐1的内部固定设有内罐2,外罐1底端的四个边角均固定设有支撑腿3,外罐1顶端的一侧固定设有进液管4,进液管4的顶端固定设有上盖5,外罐1顶端的中部和内罐2顶端的中部均开设有通孔,通孔与连接杆6穿插连接,连接杆6的顶端固定设有手柄7,连接杆6的底端固定安装有固定板8,固定板8的两侧通过三个固定杆9与环形板10的内壁固定连接,环形板10的外壁固定安装有环形刮刀11,环形刮刀11与内罐2的内壁相接触,内罐2中部的外壁固定设有环形电加热管12,外罐1的一侧顶部固定设有制冷箱13,制冷箱13的内部固定设有半导体制冷片14,半导体制冷片14的制冷端穿过制冷箱13的一侧和外罐1的罐壁与金属板15的一侧固定连接,金属板15的另一侧固定安装在内罐2的外壁,半导体制冷片14的中部固定安装有隔热板16,半导体制冷片14的制热端固定安装有散热板17,制冷箱13的另一侧固定安装有散热扇18,外罐1的一侧底部固定安装有温度控制器19,温度控制器19的检测探头置于内罐2的一侧外壁,外罐1底端的中部固定设有出液管21,出液管21的一侧顶部固定设有排液阀22。

优选的,环形电加热管12、半导体制冷片14和散热扇18均通过温度控制器19与电源电性连接,通过温度控制器19便于自动控制环形电加热管12、半导体制冷片14和散热扇18的工作。

优选的,出液管21的底部固定安装有流量计23,便于计量出排出的液体量。

优选的,外罐1另一侧的顶部分别固定安装有排气管24和压力表26,排气管24的中部固定设有排气阀25,通过压力表26便于检测压力,当压力过大时,通过排气阀25和排气管24进行泄压。

优选的,内罐2内部的底端固定设有垫块20,便于对环形板10起到支撑作用,防止堵塞出液管21。

优选的,内罐2由导热性能良好的金属材料制成,提高了传热性能。

具体使用时,本实用新型一种用于食品加工的恒温储液罐,当需要对液体进行储存时,打开上盖5,通过进液管4向内罐2中倒入液体,关闭上盖5;设置型号为XMTG-7000的温度控制器19的温控范围,当温度低于设定值时,温度控制器19自动控制环形电加热管12进行加热,当温度高于设定值时,温度控制器19自动控制型号为TEC1半导体制冷片14进行工作,半导体制冷片14的制冷端进行降温,半导体制冷片14的制热端产生的热量通过散热板17和散热扇18排出,从而使内罐2内部处于恒温状态,通过压力表26观察压力值,当压力过大时,打开排气阀25,通过排气管24进行泄压,当需要排出液体时,工作人员手持手柄7带动连接杆6进行转动,从而通过环形板10和环形刮刀11对液体进行搅拌,防止液体中的一些成分沉淀,然后开启排液阀22,通过出液管21排出,通过流量计23计算排出的液体量,然后通过手柄7带动环形刮刀11对内罐2的内壁附着的液体进行刮取。

在本实用新型的描述中,需要理解的是,指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本实用新型中,除非另有明确的规定和限定,例如,可以是固定连接,也可以是可拆卸连接,或成一体;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通或两个元件的相互作用关系,除非另有明确的限定,对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
