技术领域

本实用新型涉及面粉翻炒技术，尤其涉及一种加热均匀的面粉翻炒装置。

背景技术

炒面粉是将面粉在锅内加热进行翻炒，炒面粉可作为干粮，炒面粉具有容易保存、不易发霉和易于消化的优点，炒面粉比馒头面包类熟食更方便携带，炒面粉食用方便，可以干吃，也可以开水冲泡，可以根据自己的喜好加糖或加盐，甜咸随意。

现对面粉进行炒制过程存在的不足是：

1、现炒面粉在金属锅内利用明火进行加热翻炒，明火温度过高翻炒不及时容易使面粉发糊，从而降低面粉的食用性；

2、现炒面粉需要通过人工手动翻炒，手工翻炒效率低下。

实用新型内容

本实用新型的目的在于提供一种加热均匀的面粉翻炒装置，以解决上述技术问题。

本实用新型为解决上述技术问题，采用以下技术方案来实现一种加热均匀的面粉翻炒装置，包括垫板，所述垫板的上端表面固定连接有安装架，所述安装架的上端表面固定连接有搅拌罐，所述搅拌罐的上端外壁通过螺栓固定连接有盖板，所述搅拌罐的底端外壁连通有调节阀，所述垫板的上端外壁固定连接有收集室，所述调节阀远离搅拌罐的一端与收集室相连通，所述收集室的右侧侧壁连通有风机，所述搅拌罐的底端外壁竖直贯穿固定连接有导热管，所述导热管的底端连通有回流室，回流室的内底壁固定连接有第二弹簧，所述第二弹簧远离回流室内底壁的一端固定连接有挡块，所述搅拌罐的内部设有搅拌装置，所述搅拌罐的左侧设有加热装置。

所述搅拌装置包括与搅拌罐右侧侧壁固定连接的驱动电机，所述驱动电机的输出转子固定连接有传动轴，所述传动轴横向贯穿搅拌罐的右侧侧壁，且传动轴的表面通过密封轴承与搅拌罐右侧侧壁转动连接，所述传动轴远离驱动电机的一端固定连接有第一锥齿轮，所述导热管的外表面转动套设有第二锥齿轮，所述第二锥齿轮底部外壁通过轴承与导热管转动连接，所述第一锥齿轮的底端外壁与第二锥齿轮啮合，所述第二锥齿轮的底部外壁固定连接有两个搅拌杆，两个所述搅拌杆的底部外壁均转动连接有铲板，两个所述搅拌杆以导热管对称分布。

优选的，所述加热装置包括与垫板上端表面固定连接的水箱，所述水箱的左侧侧壁固定穿插设置有加热棒，所述水箱的上端侧壁连通有出气管，所述出气管的内顶壁固定连接有第一弹簧，所述第一弹簧远离出气管的内顶壁的一端固定连接有活塞，且活塞与出气管滑动连接。

优选的，所述铲板上端表面固定连接有弹片，所述弹片远离铲板的一端与搅拌杆固定连接。

优选的，所述收集室右侧内壁相对于风机输入端的位置固定连接有滤网，且滤网位于收集室和风机二者之间。

优选的，所述导热管的表面固定套设有空心散热斗，且空心散热斗的内部与导热管相连通。

优选的，所述水箱的上端外壁通过导管与导热管相连通，所述水箱的右侧侧壁通过导管与回流室相连通。

优选的，所述出气管的表壁开设有出气孔，所述出气孔以出气管为中心倾斜向下。

本实用新型的有益效果是：

1、该一种加热均匀的面粉翻炒装置，通过加热棒对水箱内部的水进行加热，利用导管将水箱内部水蒸气导入导热管内，散热斗具有收集面粉蒸发水汽的作用，收集室具有将导热管内部冷凝水汽进行收集的作用，第二弹簧的弹力推动挡块避免水箱内水汽通过收集室进入导热管，利用导热管对搅拌罐内部的面粉进行加热，避免面粉过热焦糊的问题。

2、该一种加热均匀的面粉翻炒装置，通过驱动电机带动传动轴转动，利用第一锥齿轮和第二锥齿轮的传动，使搅拌杆在导热管表面通过轴承转动，利用弹片弹力推动铲板对搅拌罐内面粉进行搅拌，避免人工搅拌效率低下的问题。

附图说明

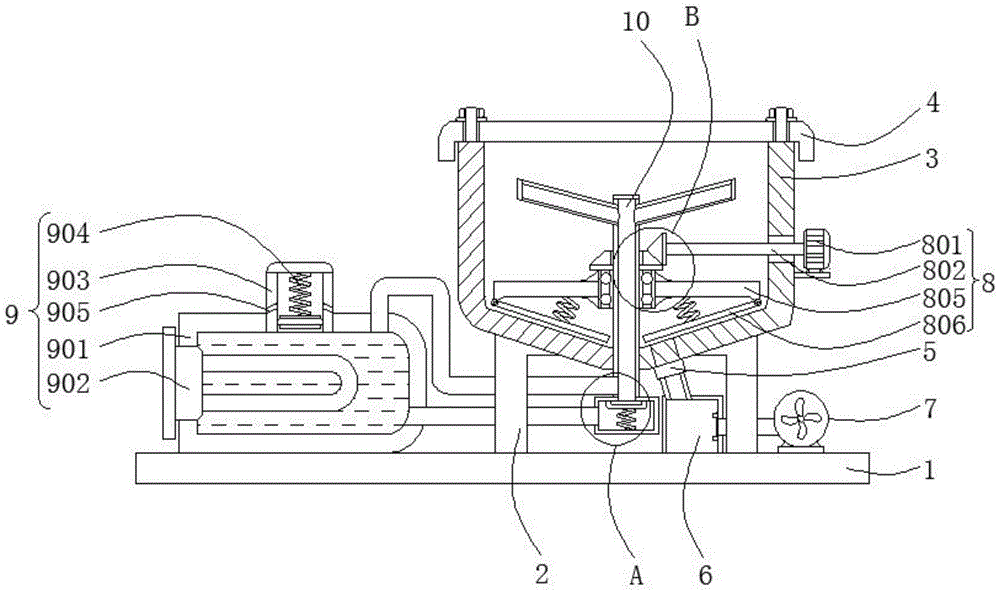

图1为本实用新型中一种加热均匀的面粉翻炒装置的主视剖视图；

图2为图1的A处放大图；

图3为图1的B处放大图。

附图标记：1、垫板；2、安装架；3、搅拌罐；4、盖板；5、调节阀；6、收集室；7、风机；8、搅拌装置；801、驱动电机；802、传动轴；803、第一锥齿轮；804、第二锥齿轮；805、搅拌杆；806、铲板；9、加热装置；901、水箱；902、加热棒；903、出气管；904、第一弹簧；905、出气孔；10、导热管；11、回流室；12、挡块；13、第二弹簧。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例和附图，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本发明的保护范围。

下面结合附图描述本实用新型的具体实施例。

本实施例1，如图1、图2和图3所示，一种加热均匀的面粉翻炒装置，包括垫板1，垫板1的上端表面固定连接有安装架2，安装架2的上端表面固定连接有搅拌罐3，搅拌罐3的上端外壁通过螺栓固定连接有盖板4，搅拌罐3的底端外壁连通有调节阀5，垫板1的上端外壁固定连接有收集室6，调节阀5远离搅拌罐3的一端与收集室6相连通，收集室6右侧内壁相对于风机7输入端的位置固定连接有滤网，且滤网位于收集室6和风机7二者之间，收集室6的右侧侧壁连通有风机7，搅拌罐3的底端外壁竖直贯穿固定连接有导热管10，所述导热管10的表面固定套设有空心散热斗，且空心散热斗的内部与导热管10相连通，导热管10的底端连通有回流室11，回流室11的内底壁固定连接有第二弹簧13，第二弹簧13远离回流室11内底壁的一端固定连接有挡块12，搅拌罐3的内部设有搅拌装置8，搅拌罐3的左侧设有加热装置9。

下面具体说一下其搅拌装置8和加热装置9的具体设置和作用

如图1、和图3所示，搅拌装置8包括与搅拌罐3右侧侧壁固定连接的驱动电机801，驱动电机801的输出转子固定连接有传动轴802，传动轴802横向贯穿搅拌罐3的右侧侧壁，且传动轴802的表面通过密封轴承与搅拌罐3右侧侧壁转动连接，传动轴802远离驱动电机801的一端固定连接有第一锥齿轮803，导热管10的外表面转动套设有第二锥齿轮804，第二锥齿轮804底部外壁通过轴承与导热管10转动连接，第一锥齿轮803的底端外壁与第二锥齿轮804啮合，第二锥齿轮804的底部外壁固定连接有两个搅拌杆805，两个搅拌杆805的底部外壁均转动连接有铲板806，铲板806上端表面固定连接有弹片，弹片远离铲板806的一端与搅拌杆805固定连接，两个搅拌杆805以导热管10对称分布。

如图1和图3所示，其整个搅拌装置8运动原理和达到的效果为：启动驱动电机801，通过驱动电机801带动传动轴802转动，利用第一锥齿轮803和第二锥齿轮804的传动，使搅拌杆805在导热管10表面通过轴承转动，利用弹片弹力推动铲板806对搅拌罐3内面粉进行搅拌。

如图1和图2所示，加热装置9包括与垫板1上端表面固定连接的水箱901，水箱901的左侧侧壁固定穿插设置有加热棒902，水箱901的上端侧壁连通有出气管903，出气管903的内顶壁固定连接有第一弹簧904，第一弹簧904远离出气管903的内顶壁的一端固定连接有活塞，且活塞与出气管903滑动连接。

如图1和图2所示，其整个加热装置9运动原理和达到的效果为：启动加热棒902，通过加热棒902对水箱901内部的水进行加热，利用导管将水箱901内部水蒸气导入导热管10内，散热斗具有收集面粉蒸发水汽的作用，收集室6具有将导热管10内部冷凝的水汽进行收集的作用，第二弹簧13的弹力推动挡块12避免水箱901内水汽通过收集室6进入导热管10，利用导热管10对搅拌罐3内部的面粉进行加热，避免面粉过热焦糊的问题。

如图1和图2所示，水箱901的上端外壁通过导管与导热管10相连通，水箱901的右侧侧壁通过导管与回流室11相连通。

如图1和图2所示，出气管903的表壁开设有出气孔905，出气孔905以出气管903为中心倾斜向下。

整个机构的工作原理为：启动加热棒902，通过加热棒902对水箱901内部的水进行加热，利用导管将水箱901内部水蒸气导入导热管10内，散热斗具有收集面粉蒸发水汽的作用，收集室6具有将导热管10内部冷凝的水汽进行收集的作用，第二弹簧13的弹力推动挡块12避免水箱901内水汽通过收集室6进入导热管10，利用导热管10对搅拌罐3内部的面粉进行加热，启动驱动电机801，通过驱动电机801带动传动轴802转动，利用第一锥齿轮803和第二锥齿轮804的传动，使搅拌杆805在导热管10表面通过轴承转动，利用弹片弹力推动铲板806对搅拌罐3内面粉进行搅拌，打开调节阀5，通过风机7转动产生负压将面粉吸到收集室6内部，滤网避免面粉进入风机7内部。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
