技术领域

本实用新型涉及一种配电箱，特别涉及一种具有漏电保护功能的配电箱，属于配电箱技术领域。

背景技术

传统的配电箱提出是将电器元件集中放置于其内部，而且电器元件之间两两相接近，一旦发生一个电器元件漏电而且断电不及时的情况下，其会对配电箱内部的其他电器元件造成损伤，对此有必要提出一种具有漏电保护功能的配电箱。

实用新型内容

本实用新型的目的在于提供一种具有漏电保护功能的配电箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有漏电保护功能的配电箱，包括一个呈一端开口设置的箱体，所述箱体的内部设置有若干个限位机构，若干个所述限位机构上均固定连接有一个放置机构，所述箱体的开口处对应若干个限位机构的位置上均设置有一个固定机构，所述所述箱体对应开口处位置的一侧侧壁边缘处通过合页转动连接有一个箱门机构。

优选的，若干个所述限位机构均包括两个呈对称状设置的滑槽，两个所述滑槽呈对称状开设在箱体内部的上下两端箱壁上，两个所述滑槽靠近箱体开口的一端槽壁均呈贯穿箱体的对应侧壁设置，两个所述滑槽内均滑动连接有一块滑块，两块所述滑块相向的一端均贯穿对应滑槽的槽口并延伸至箱体内。

优选的，若干个所述放置机构均包括一个呈一端开口设置的放置柜，所述放置柜的上下两侧侧壁分别固定连接在两块滑块位于箱体内的一端，所述放置柜的外侧壁上固定连接有一层绝缘层，所述放置柜远离开口处的一侧侧壁上贯穿开设有一个第一通孔，所述第一通孔远离放置柜开口处的一端呈贯穿绝缘层设置。

优选的，若干个所述固定机构均包括两个螺纹槽，两个所述螺纹槽呈对称状开设在箱体对应其开口处的侧壁上，两个所述螺纹槽内均螺纹连接有一根螺纹杆，两根所述螺纹杆的其中一端均贯穿螺纹槽的槽口并延伸至箱体外，两根所述螺纹杆位于箱体外的一端均固定连接有一个转动把手，两个所述转动把手分别与对应的滑槽槽口呈相抵状设置。

优选的，所述箱门机构包括一个箱门，所述箱门通过合页转动连接在箱体对应开口处位置的一侧侧壁边缘处，所述箱门的一侧侧壁上固定连接有一个门把手。

优选的，所述箱体远离开口处的一侧侧壁上贯穿开设有一个第二通孔。

与现有技术相比，本实用新型的有益效果是：本实用新型一种具有漏电保护功能的配电箱，在具体的使用中，通过将不同的电子元件放置于不同的放置柜中进行安装，然后再将放置柜上的滑块与滑槽对准并插入，当滑块与滑槽内部的一侧槽壁相抵时，滑块的其中一侧侧壁与滑槽的开口相齐平，然后再通过转动把手带动螺纹杆进行转动，来对转动把手进行固定，进而通过转动把手对滑块与放置柜进行固定，并使若干个放置柜之间被隔开，同时因放置柜上设置有一层绝缘层，使其漏电时不会传递至箱体上，在其中一个发生漏电时避免会对其他的电子元件造成影响。

附图说明

图1为本实用新型正面结构示意图；

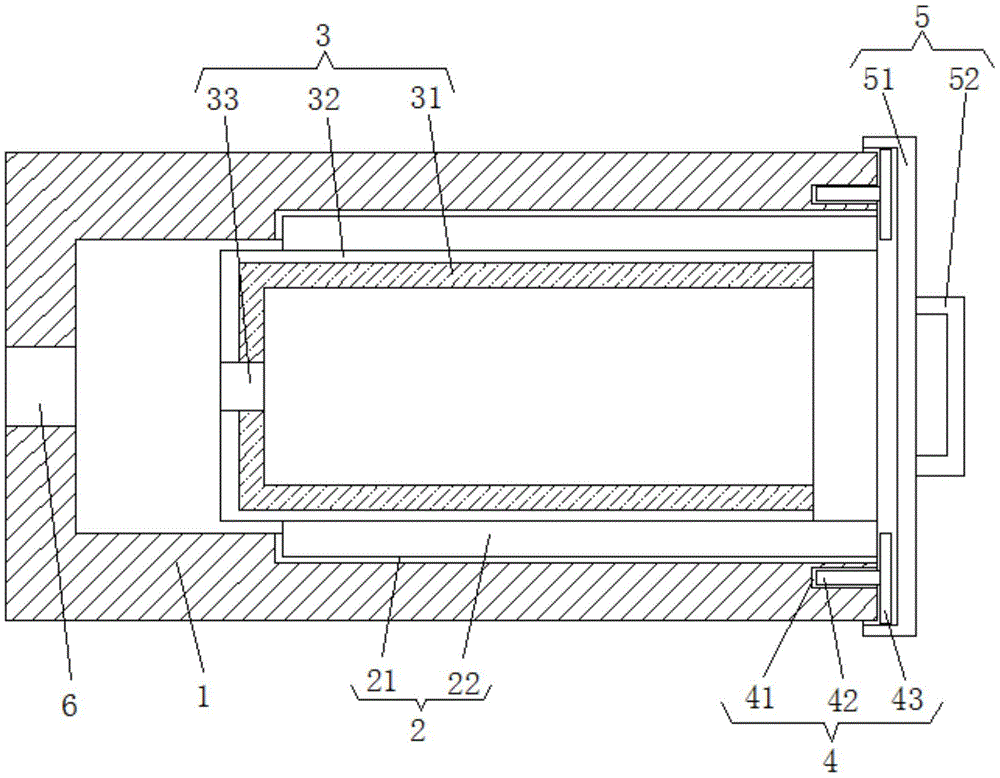

图2为本实用新型的侧视结构示意图。

图中：

1、箱体；

2、限位机构；21、滑槽；22、滑块；

3、放置机构；31、放置柜；32、绝缘层；33、第一通孔；

4、固定机构；41、螺纹槽；42、螺纹杆；43、转动把手；

5、箱门机构；51、箱门；52、把手；

6、第二通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种具有漏电保护功能的配电箱，包括一个呈一端开口设置的箱体1，箱体1的内部设置有若干个限位机构2，若干个限位机构2上均固定连接有一个放置机构3，箱体1的开口处对应若干个限位机构2的位置上均设置有一个固定机构4，箱体1对应开口处位置的一侧侧壁边缘处通过合页转动连接有一个箱门机构5。

其中，若干个限位机构2均包括两个呈对称状设置的滑槽21，两个滑槽21呈对称状开设在箱体1内部的上下两端箱壁上，两个滑槽21靠近箱体1开口的一端槽壁均呈贯穿箱体1的对应侧壁设置，两个滑槽21内均滑动连接有一块滑块22，两块滑块22相向的一端均贯穿对应滑槽21的槽口并延伸至箱体1内。

其中，若干个放置机构3均包括一个呈一端开口设置的放置柜31，放置柜31的上下两侧侧壁分别固定连接在两块滑块22位于箱体1内的一端，放置柜31的外侧壁上固定连接有一层绝缘层32，放置柜31远离开口处的一侧侧壁上贯穿开设有一个第一通孔33，第一通孔33远离放置柜31开口处的一端呈贯穿绝缘层32设置。

其中，若干个固定机构4均包括两个螺纹槽41，两个螺纹槽41呈对称状开设在箱体1对应其开口处的侧壁上，两个螺纹槽41内均螺纹连接有一根螺纹杆42，两根螺纹杆42的其中一端均贯穿螺纹槽41的槽口并延伸至箱体1外，两根螺纹杆42位于箱体1外的一端均固定连接有一个转动把手43，两个转动把手43分别与对应的滑槽21槽口呈相抵状设置。

其中，箱门机构5包括一个箱门51，箱门51通过合页转动连接在箱体1对应开口处位置的一侧侧壁边缘处，箱门51的一侧侧壁上固定连接有一个门把手52。

其中，箱体1远离开口处的一侧侧壁上贯穿开设有一个第二通孔6。

具体的，本实用新型一种具有漏电保护功能的配电箱，在具体的使用中，通过将不同的电子元件放置于不同的放置柜31中进行安装，然后再将放置柜31上的滑块22与滑槽21对准并插入，当滑块22与滑槽21内部的一侧槽壁相抵时，滑块22的其中一侧侧壁与滑槽21的开口呈相齐平状，然后再通过转动把手43带动螺纹杆42进行转动，螺纹杆42通过与螺纹槽41的配合向箱体1方向转动式移动，当转动把手43与箱体1相抵时，转动把手43会与滑槽21的槽口相重合，进而通过转动把手43对滑块22与放置柜31进行固定，并使若干个放置柜31之间被隔开，同时因放置柜31上设置有一层绝缘层32，使其漏电时不会传递至箱体1上，在其中一个电子元件发生漏电时避免会对其他的电子元件造成影响。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
