技术领域

本实用新型涉及电脑散热技术领域，具体为一种平板电脑便携式散热装置。

背景技术

平板的电脑体积较小，因此受到人们的喜爱，然而由于平板的厚度较小，因此其散热性能较差，传统的散热风扇体积较大，不方便进行携带，因此本实用新型提出一种平板电脑便携式散热装置。

实用新型内容

本实用新型的目的在于提供一种平板电脑便携式散热装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种平板电脑便携式散热装置，包括延伸板，所述延伸板设置有两块，两块所述延伸板上相互靠近的一面均开凿有凹槽，所述凹槽的内壁上均固定安装有滑轨，所述滑轨上均滑动连接有滑块，所述滑块之间固定连接有伸缩板，所述伸缩板设置在延伸板外部的一端均通过连接板与外壳固定连接，其中一块所述延伸板的表面转动连接有铰辊，所述铰辊上通过外环固定连接有连接杆，所述连接杆上远离铰辊的一端上穿插设置有螺纹柱，另一块所述延伸板的表面开凿有与螺纹柱对应的螺纹孔，所述外壳的表面设置有USB接口，所述USB接口与外壳内部的两个微型风扇电性连接，所述微型风扇上方和下方外壳上均开凿有出风口。

优选的，所述延伸板的顶部均设置有固定垫。

优选的，所述微型风扇均通过风扇支架与外壳的内壁和外壳中部的侧板固定连接，所述侧板与外壳之间固定连接。

优选的，所述出风口上均设置有过滤网。

优选的，所述微型风扇的尺寸为10cm³。

与现有技术相比，本实用新型的有益效果是：本装置延伸板与外壳之间通过伸缩板和连接板减小间距，从而减小装置的整体长度，使得装置便于携带，在装置收缩起来之后，可以通过将连接杆一端的螺纹柱插入螺纹孔内部并且旋转，使得装置在携带的时候不会展开，且在出风口上设置有过滤网，能够防止外界灰尘落入外壳内部对微型风扇造成损坏。

附图说明

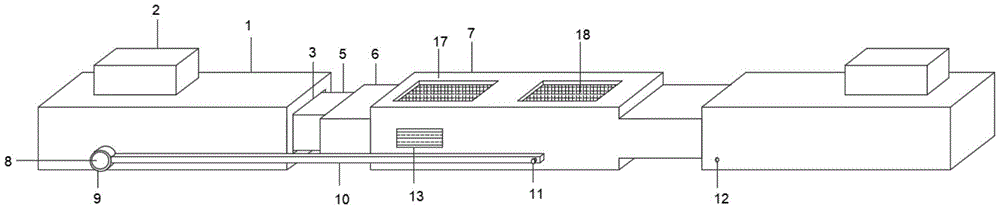

图1为本实用新型的结构示意图；

图2为本实用新型延伸板和外壳的连接结构示意图；

图3为本实用新型外壳的内部结构示意图。

图中：1、延伸板；2、固定垫；3、凹槽；4、滑块；5、伸缩板；6、连接板；7、外壳；8、铰辊；9、外环；10、连接杆；11、螺纹柱；12、螺纹孔；13、USB接口；14、微型风扇；15、风扇支架；16、侧板；17、出风口；18、过滤网；19、滑轨。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种平板电脑便携式散热装置，包括延伸板1，延伸板1设置有两块，两块延伸板1上相互靠近的一面均开凿有凹槽3，凹槽3的内壁上均固定安装有滑轨19，滑轨19上均滑动连接有滑块4，滑块4之间固定连接有伸缩板5，伸缩板5设置在延伸板1外部的一端均通过连接板6与外壳7固定连接，本装置延伸板1与外壳7之间通过伸缩板5和连接板6减小间距，从而减小装置的整体长度，使得装置便于携带，其中一块延伸板1的表面转动连接有铰辊8，铰辊8上通过外环9固定连接有连接杆10，连接杆10上远离铰辊8的一端上穿插设置有螺纹柱11，在装置收缩起来之后，可以通过将连接杆10一端的螺纹柱11插入螺纹孔12内部并且旋转，使得装置在携带的时候不会展开，另一块延伸板1的表面开凿有与螺纹柱11对应的螺纹孔12，外壳7的表面设置有USB接口13，USB接口13与外壳7内部的两个微型风扇14电性连接，微型风扇14上方和下方外壳7上均开凿有出风口17，延伸板1的顶部均设置有固定垫2，微型风扇14均通过风扇支架15与外壳7的内壁和外壳7中部的侧板16固定连接，侧板16与外壳7之间固定连接，出风口17上均设置有过滤网18，在出风口17上设置有过滤网18，能够防止外界灰尘落入外壳7内部对微型风扇14造成损坏，微型风扇14的尺寸为10cm³。

使用时，取下螺纹柱11，从而将延伸板1通过伸缩板5展开，将平板电脑放置在固定垫2上，从而使得外壳7与平板电脑之间留有间距，如此将两个相同的装置放置在平板的下方，使得固定垫2位于平板电脑四角下方，从而保持电脑的稳定性，启动微型风扇14即可对电脑进行散热，USB接口13可以连接数据线为微型风扇14提供电源，本装置延伸板1与外壳7之间通过伸缩板5和连接板6减小间距，从而减小装置的整体长度，使得装置便于携带，在装置收缩起来之后，可以通过将连接杆10一端的螺纹柱11插入螺纹孔12内部并且旋转，使得装置在携带的时候不会展开，且在出风口17上设置有过滤网18，能够防止外界灰尘落入外壳7内部对微型风扇14造成损坏。
