技术领域

本实用新型涉及配电柜技术领域，具体为一种便于对电源线进行标识的配电柜。

背景技术

配电柜是一种用于保障用电安全的配电设备，经常能够在住宅区、学校、施工现场和商业楼区等等场所中见到，配电柜是一种用于管理电路的设备，能够在发生电路故障时便于进行维修，具有方便断电和供电功能，也能够起到计量判断是否用电的作用，但是该配电柜具有一些缺点：

其一，配电柜的内部具有许多的电器元件，例如熔断器、开光元件和电流互感器等等，能够通过此些元件达到断电或者供电的作用，但由于此些元件均具有许多的电源线，容易使得在维修时因为没有标识电源线而导致失误；

其二，因电器元件具有许多的电源线，而配电柜中又具有许多的电器元件，导致配电柜常常会出现电源线杂乱，导致电源线缠乱在一起，从而在维修时具有一定的麻烦。

实用新型内容

本实用新型的目的在于提供一种便于对电源线进行标识的配电柜，以解决上述背景技术中提出的不具有标识功能；配电柜中电源线杂乱不易进行维修的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于对电源线进行标识的配电柜，包括配电柜主体、电器元件一、第一电源线、电源板和第二连接弹簧，所述配电柜主体的内表面分别安装有电器元件一和电器元件二，且电器元件一的末端连接有第一电源线，并且第一电源线的外表面被第一圆弧块包裹，所述第一圆弧块设置在固定块的外表面，且第一圆弧块的外表面固定设置有第一标识板，所述第一圆弧块的末端包裹有第二圆弧块，且第二圆弧块的末端连接在导向块的外表面，所述导向块的末端固定连接有复位弹簧，且复位弹簧的末端固定设置在固定块的内表面，并且导向块的外表面连接有连接杆，所述连接杆的末端连接有连接板，且连接板的末端固定连接在按压块的外表面，并且按压块贯穿固定块的前表面，所述按压块的底端表面固定连接有第一连接弹簧，且第一连接弹簧的末端固定设置在固定块的内表面，所述电器元件二的末端连接有第二电源线，且第二电源线的末端贯穿方形块的外表面，并且第二电源线的末端连接有电源板，所述方形块固定在电源板的前表面，且方形块的前表面固定设置有第二标识板，并且方形块的下表面固定连接有限位块，所述限位块的顶表面被拉杆贯穿，且拉杆的外表面连接有压缩弹簧，并且压缩弹簧的顶端固定设置在限位块的内表，所述限位块的底表面被斜面块贯穿，且斜面块的外表面固定连接有第二连接弹簧，并且第二连接弹簧的末端固定设置在限位块的内表面。

优选的，所述第一圆弧块与固定块构成转动结构，且第一圆弧块与第二圆弧块构成滑动结构，并且第一圆弧块与第一电源线为卡合连接。

优选的，所述连接杆分别与连接板和导向块构成转动结构，且连接板和导向块均与固定块构成滑动结构。

优选的，所述按压块与固定块构成滑动结构，且按压块通过第一连接弹簧与固定块构成弹性结构。

优选的，所述斜面块的外表面与拉杆的外表面相贴合，且斜面块与拉杆均与限位块构成滑动结构，并且斜面块为卡合连接。

与现有技术相比，本实用新型的有益效果是：该便于对电源线进行标识的配电柜，

1.可通过将第一电源线和第二电源线分别塞入到第一圆弧块和方形块中，通过第一标识板和第二标识板对第一电源线和第二电源线进行标识，能够在检修时迅速的寻找到此些电源线，达到检修方便的作用；

2.当将第一电源线塞入到第一圆弧块中时，第一圆弧块会闭合对第一电源线进行固定，且也可通过将第二电源线塞入到方形块中，防止第一电源线移动和第二电源线与其他线掺杂在一起，在检修时能够方便快速寻找此些电源线，达到防止电源线缠乱的作用。

附图说明

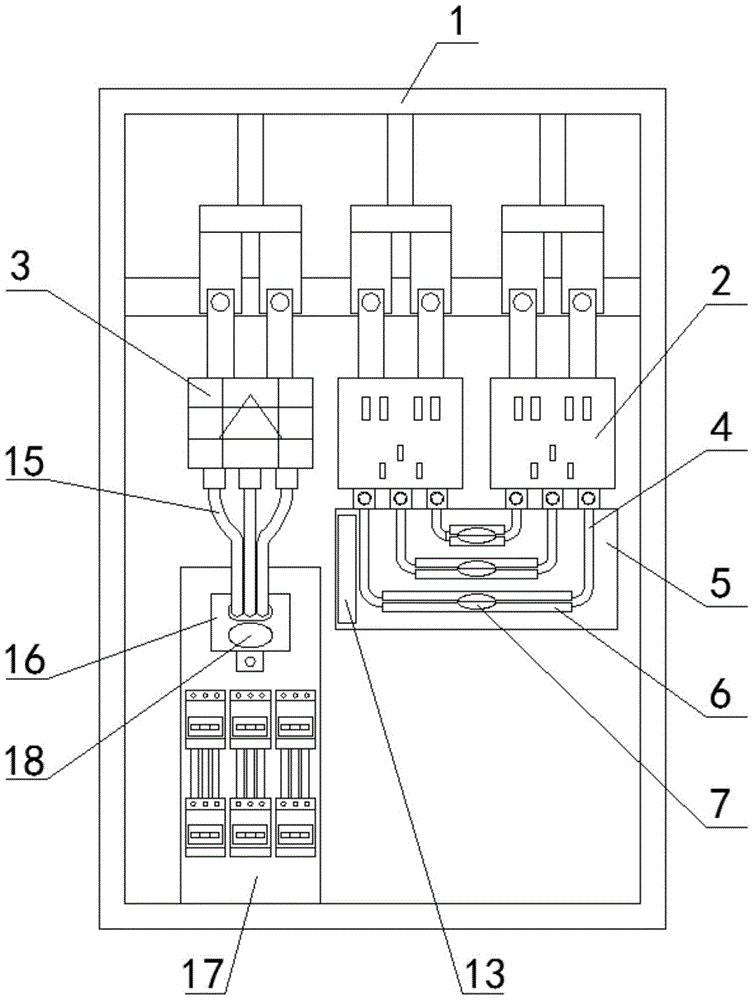

图1为本实用新型整体正剖视结构示意图；

图2为本实用新型整体侧剖视结构示意图；

图3为本实用新型固定块侧剖视结构示意图；

图4为本实用新型固定块正剖视结构示意图；

图5为本实用新型方形块侧剖视结构示意图。

图中：1、配电柜主体；2、电器元件一；3、电器元件二；4、第一电源线；5、固定块；6、第一圆弧块；7、第一标识板；8、第二圆弧块；9、导向块；10、复位弹簧；11、连接杆；12、连接板；13、按压块；14、第一连接弹簧；15、第二电源线；16、方形块；17、电源板；18、第二标识板；19、限位块；20、拉杆；21、压缩弹簧；22、斜面块；23、第二连接弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供技术方案：一种便于对电源线进行标识的配电柜，包括配电柜主体1、电器元件一2、电器元件二3、第一电源线4、固定块5、第一圆弧块6、第一标识板7、第二圆弧块8、导向块9、复位弹簧10、连接杆11、连接板12、按压块13、第一连接弹簧14、第二电源线15、方形块16、电源板17、第二标识板18、限位块19、拉杆20、压缩弹簧21、斜面块22和第二连接弹簧23，配电柜主体1的内表面分别安装有电器元件一2和电器元件二3，且电器元件一2的末端连接有第一电源线4，并且第一电源线4的外表面被第一圆弧块6包裹，第一圆弧块6设置在固定块5的外表面，且第一圆弧块6的外表面固定设置有第一标识板7，第一圆弧块6的末端包裹有第二圆弧块8，且第二圆弧块8的末端连接在导向块9的外表面，导向块9的末端固定连接有复位弹簧10，且复位弹簧10的末端固定设置在固定块5的内表面，并且导向块9的外表面连接有连接杆11，连接杆11的末端连接有连接板12，且连接板12的末端固定连接在按压块13的外表面，并且按压块13贯穿固定块5的前表面，按压块13的底端表面固定连接有第一连接弹簧14，且第一连接弹簧14的末端固定设置在固定块5的内表面，电器元件二3的末端连接有第二电源线15，且第二电源线15的末端贯穿方形块16的外表面，并且第二电源线15的末端连接有电源板17，方形块16固定在电源板17的前表面，且方形块16的前表面固定设置有第二标识板18，并且方形块16的下表面固定连接有限位块19，限位块19的顶表面被拉杆20贯穿，且拉杆20的外表面连接有压缩弹簧21，并且压缩弹簧21的顶端固定设置在限位块19的内表，限位块19的底表面被斜面块22贯穿，且斜面块22的外表面固定连接有第二连接弹簧23，并且第二连接弹簧23的末端固定设置在限位块19的内表面。

第一圆弧块6与固定块5构成转动结构，且第一圆弧块6与第二圆弧块8构成滑动结构，并且第一圆弧块6与第一电源线4为卡合连接，连接杆11分别与连接板12和导向块9构成转动结构，且连接板12和导向块9均与固定块5构成滑动结构，按压块13与固定块5构成滑动结构，且按压块13通过第一连接弹簧14与固定块5构成弹性结构，当按动按压块13时，按压块13会拉扯连接板12，使得连接杆11拉动导向块9滑动，从而第二圆弧块8则会拉动第一圆弧块6进行转动，达到方便将第一电源线4从第一圆弧块6中抽出的效果。

斜面块22的外表面与拉杆20的外表面相贴合，且斜面块22与拉杆20均与限位块19构成滑动结构，并且斜面块22与电源板17为卡合连接，当拉动拉杆20时，限位块19会产生滑动不再与电源板17卡合，此时即可将限位块19从电源板17中拉出。

工作原理：在使用该便于对电源线进行标识的配电柜时，根据图1、图2、图3和图4，通过按动按压块13，使得按压块13带动连接板12向下滑动对连接杆11的末端进行拉扯，从而连接杆11的顶端则会拉动复位弹簧10作用下的导向块9，使得导向块9在固定块5中产生滑动，而当导向块9滑动时会带动第二圆弧块8的末端进行移动，从而第二圆弧块8则会推动第一圆弧块6展开，此时拉动电器元件一2上的第一电源线4，将第一电源线4塞入到第一圆弧块6中，松开按压块13，按压块13则会在第一连接弹簧14作用下向上移动，第一圆弧块6则会闭合将第一电源线4进行卡合，达到防止第一电源线4移动的作用，此时即可对第一标识板7进行标识，达到方便寻找第一电源线4的效果；

而当需要将电器元件二3上的第二电源线15进行固定时，根据图1、图2和图5，通过拉杆20不再对斜面块22进行挤压，使得斜面块22在第二连接弹簧23的作用下滑动不再与配电柜主体1上的电源板17卡合，此时即可将方形块16拔出，之后拉动第二电源线15穿过方形块16连接在电源板17上后，将限位块19塞入到电源板17中，松开拉杆20，拉杆20则会在压缩弹簧21的作用下挤压斜面块22，使得斜面块22滑动与电源板17卡合对限位块19进行固定，即完成了对第二电源线15进行固定，达到防止第二电源线15杂乱的效果，此时对第二标识板18进行标识，之后在检修时即可快速的找到第二电源线15，增加了整体的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
