技术领域

本实用新型涉及充电桩技术领域，具体为一种可防雨的充电桩。

背景技术

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电，可是传统的充电桩不具备自动防雨的功能，使得在下雨的时候，人们不能够及时的对充电桩做防雨措施，容易导致漏电，造成安全隐患。

实用新型内容

本实用新型的目的在于提供一种可防雨的充电桩，具备自动防雨的优点，解决了传统的充电桩不具备自动防雨的功能，使得在下雨的时候，人们不能够及时的对充电桩做防雨措施，容易导致漏电，造成安全隐患的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可防雨的充电桩，包括充电箱，所述充电箱的正面嵌设有显示屏，所述充电箱的正面且位于显示屏的下方分别固定连接有USB充电口、刷卡器、投币器、纸币插口和放置台，所述USB充电口、刷卡器、投币器、纸币插口和放置台的排列方式为顺时针依次排列，所述充电箱的正面且位于纸币插口的下方嵌设有放置盒，且放置盒内腔的底部从左至右依次固定连接有微处理器和湿度传感器，所述充电箱的正面且位于放置盒的下方固定连接有枪托，且枪托的顶部卡接有充电枪，充电枪远离枪托的一端通过电缆与充电箱正面的底部固定连接，所述充电箱的两侧均通过固定块固定连接有滑杆，所述滑杆的表面滑动连接有滑套，所述滑套的顶部固定连接有挡雨板，所述挡雨板内腔的两侧均焊接有齿板，所述充电箱的内腔焊接有隔板，所述隔板的顶部设置有驱动电机，所述驱动电机的输出轴焊接有主动齿，所述主动齿的顶部啮合有从动齿，所述从动齿的轴心处焊接有转杆，所述转杆的两端均贯穿充电箱并延伸至充电箱的外部焊接有连接齿轮，所述连接齿轮的底部与齿板的顶部啮合；

所述微处理器的输出端与驱动电机的输入端为单向电连接，所述湿度传感器的输出端和外置电源的输出端均与微处理器的输入端单向电连接。

优选的，所述充电箱的四周均固定连接有密封垫，所述密封垫的表面与挡雨板的内壁相接触。

优选的，所述挡雨板内腔顶部的两侧均开设有限位槽，且限位槽的内腔滑动连接有限位轴，限位轴的底部与充电箱的顶部固定连接。

优选的，所述驱动电机的底部固定连接有缓冲垫，所述缓冲垫的底部与隔板的顶部固定连接。

优选的，所述充电箱的底部固定连接有底板，所述底板底部的两侧均焊接有预埋柱，所述预埋柱的两侧均焊接有倒钩。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过微处理器、湿度传感器、滑杆、滑套、挡雨板、齿板、隔板、驱动电机、主动齿、从动齿、转杆和连接齿轮的设置，使得充电桩能够在将要下雨的时候自动调节为防雨的状态，达到了自动防雨的功能，同时解决了传统的充电桩不具备自动防雨的功能，使得在下雨的时候，人们不能够及时的对充电桩做防雨措施，容易导致漏电，造成安全隐患的问题。

2、本实用新型通过密封垫的设置，能够与挡雨板进行配合使用，使得挡雨板与充电箱的连接处为密封状态，从而防止雨水渗出，通过限位槽和限位轴的设置，能够对挡雨板进行辅助支撑和辅助稳定，从而能够增加挡雨板的牢固程度，通过缓冲垫的设置，能够对驱动电机进行一定的保护，从而延长了驱动电机的使用寿命，通过底板和预埋柱的设置，能够对充电箱进行固定，使其在大风天气下依然能够保持稳定，增加了充电箱的牢固程度。

附图说明

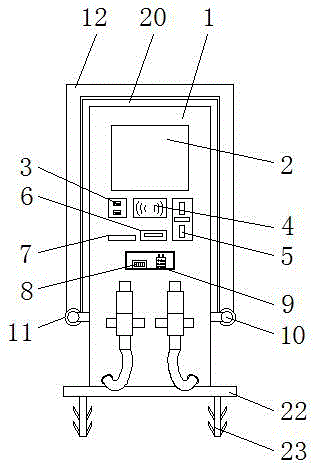

图1为本实用新型结构示意图；

图2为本实用新型结构局部背面剖视图；

图3为本实用新型系统原理图。

图中：1充电箱、2显示屏、3USB充电口、4刷卡器、5投币器、6纸币插口、7放置台、8微处理器、9湿度传感器、10滑杆、11滑套、12挡雨板、13齿板、14隔板、15驱动电机、16主动齿、17从动齿、18转杆、19连接齿轮、20密封垫、21缓冲垫、22底板、23预埋柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种可防雨的充电桩，包括充电箱1，充电箱1的正面嵌设有显示屏2，充电箱1的正面且位于显示屏2的下方分别固定连接有USB充电口3、刷卡器4、投币器5、纸币插口6和放置台7，USB充电口3、刷卡器4、投币器5、纸币插口6和放置台7的排列方式为顺时针依次排列，充电箱1的正面且位于纸币插口6的下方嵌设有放置盒，且放置盒内腔的底部从左至右依次固定连接有微处理器8和湿度传感器9，充电箱1的正面且位于放置盒的下方固定连接有枪托，且枪托的顶部卡接有充电枪，充电枪远离枪托的一端通过电缆与充电箱1正面的底部固定连接，充电箱1的两侧均通过固定块固定连接有滑杆10，滑杆10的表面滑动连接有滑套11，滑套11的顶部固定连接有挡雨板12，挡雨板12内腔的两侧均焊接有齿板13，充电箱1的内腔焊接有隔板14，隔板14的顶部设置有驱动电机15，驱动电机15的输出轴焊接有主动齿16，主动齿16的顶部啮合有从动齿17，从动齿17的轴心处焊接有转杆18，转杆18的两端均贯穿充电箱1并延伸至充电箱1的外部焊接有连接齿轮19，连接齿轮19的底部与齿板13的顶部啮合；

微处理器8的输出端与驱动电机15的输入端为单向电连接，湿度传感器9的输出端和外置电源的输出端均与微处理器8的输入端单向电连接，充电箱1的四周均固定连接有密封垫20，密封垫20的表面与挡雨板12的内壁相接触，通过密封垫20的设置，能够与挡雨板12进行配合使用，使得挡雨板12与充电箱1的连接处为密封状态，从而防止雨水渗出，挡雨板12内腔顶部的两侧均开设有限位槽，且限位槽的内腔滑动连接有限位轴，限位轴的底部与充电箱1的顶部固定连接，通过限位槽和限位轴的设置，能够对挡雨板12进行辅助支撑和辅助稳定，从而能够增加挡雨板12的牢固程度，驱动电机15的底部固定连接有缓冲垫21，缓冲垫21的底部与隔板14的顶部固定连接，通过缓冲垫21的设置，能够对驱动电机15进行一定的保护，从而延长了驱动电机15的使用寿命，充电箱1的底部固定连接有底板22，底板22底部的两侧均焊接有预埋柱23，预埋柱23的两侧均焊接有倒钩，通过底板22和预埋柱23的设置，能够对充电箱1进行固定，使其在大风天气下依然能够保持稳定，增加了充电箱1的牢固程度，通过微处理器8、湿度传感器9、滑杆10、滑套11、挡雨板12、齿板13、隔板14、驱动电机15、主动齿16、从动齿17、转杆18和连接齿轮19的设置，使得充电桩能够在将要下雨的时候自动调节为防雨的状态，达到了自动防雨的功能，同时解决了传统的充电桩不具备自动防雨的功能，使得在下雨的时候，人们不能够及时的对充电桩做防雨措施，容易导致漏电，造成安全隐患的问题。

使用时，通过外置电源为微处理器8、驱动电机15和湿度传感器9供电，通过人工设定湿度传感器9的范围值，且将要下雨之前空气的湿度比较大，因此湿度传感器9被触发，然后将信号发送给微处理器8，微处理器8经过处理后控制驱动电机15工作，驱动电机15的输出轴带动主动齿16旋转，主动齿16带动从动齿17旋转，从动齿17带动转杆18旋转，转杆18带动连接齿轮19旋转，同时齿板13在连接齿轮19的作用下移动，并且齿板13带动挡雨板12移动，挡雨板12在滑套11、滑杆10、限位槽和限位轴的作用下平稳的移动，直到伸出与充电箱1足够的挡雨距离为止，使得充电桩达到了自动防雨的效果。

综上所述：该可防雨的充电桩，通过微处理器8、湿度传感器9、滑杆10、滑套11、挡雨板12、齿板13、隔板14、驱动电机15、主动齿16、从动齿17、转杆18和连接齿轮19的配合，解决了传统的充电桩不具备自动防雨的功能，使得在下雨的时候，人们不能够及时的对充电桩做防雨措施，容易导致漏电，造成安全隐患的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
