技术领域

本实用新型涉及手机配件生产技术领域，具体为一种手机配件生产用吊挂架。

背景技术

手机是现在人们生活中几乎必不可少的工具，人们用来联系工作、与朋友亲人交流、查看新闻资讯等，手机使用非常频繁，手机外壳在加工后需要对其表面进行喷漆，喷漆后需要进行吊挂进行晾干，由于现有的吊挂架没有烘干设备，使得手机外壳干燥缓慢，降低了该设备的实用性，不方便使用者的使用，为此，我们提出一种手机配件生产用吊挂架。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种手机配件生产用吊挂架，具备烘干的优点，解决了现有的吊挂架由于缺乏烘干设备不方便使用的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种手机配件生产用吊挂架，包括箱体，所述箱体内腔的顶部并位于中轴处的左侧固定连接有立板，所述箱体顶部的左侧固定连接有风机，所述风机的底部固定连接有抽风管，所述抽风管的底部贯穿箱体并延伸至箱体的内腔，所述抽风管的顶部固定连接有排风管，所述排风管远离风机的一侧贯穿立板并延伸至立板的右侧，所述排风管远离风机的一侧连通有分流管，所述分流管的右侧固定连接有出风头，所述箱体内腔顶部与底部的左侧均固定连接有隔板，所述箱体内腔左侧的顶部与隔板左侧的顶部均固定连接有安装板，两个安装板相对的一侧均固定连接有电热丝，所述箱体左侧的底部连通有进风口，所述箱体内腔底部的右侧设置有电机，所述电机的输出端固定连接有连接柱，所述连接柱的顶部贯穿箱体并延伸至箱体的顶部，所述连接柱两侧的顶部均固定连接有吊钩，所述箱体的正表面固定连接有控制器。

优选的，所述箱体内腔左侧的中轴处与隔板左侧的中轴处均固定连接有过滤网。

优选的，所述箱体内腔底部的右侧螺纹连接有固定螺栓，所述固定螺栓的顶部与电机固定连接。

优选的，所述箱体顶部的右侧固定连接有轴承座，且轴承座的内腔与连接柱活动连接。

优选的，所述箱体底部的两侧均固定连接有支撑腿，所述支撑腿的底部固定连接有防滑垫。

（三）有益效果

与现有技术相比，本实用新型提供了一种手机配件生产用吊挂架，具备以下有益效果：

1、本实用新型通过设置箱体、立板、风机、抽风管、排风管、分流管、出风头、隔板、安装板、电热丝、过滤网、进风口、固定螺栓、电机、连接柱、吊钩、控制器、支撑腿和防滑垫的配合使用，解决了现有的吊挂架由于缺乏烘干设备不方便使用的问题，提高了该设备的实用性，方便了使用者的使用，值得推广。

2、本实用新型通过设置过滤网，对风机抽出的空气进行了过滤，避免了风机将灰尘吹到配件表面，通过设置固定螺栓，稳定了电机的工作，避免了电机工作时出现不稳定的现象，通过设置轴承座，稳定了连接柱的工作，避免了连接柱工作时出现晃动的现象，通过设置防滑垫，增加了支撑腿与地面的接触面积，避免了因缺乏防滑装置，导致工作时会出现滑动的现象。

附图说明

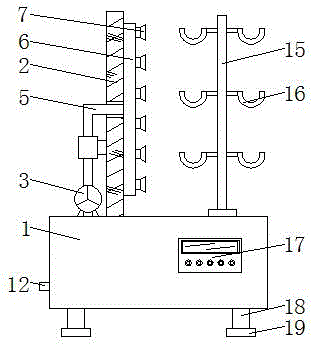

图1为本实用新型主视图；

图2为本实用新型内部结构示意图；

图3为本实用新型电路简图。

图中：1箱体、2立板、3风机、4抽风管、5排风管、6分流管、7出风头、8隔板、9安装板、10电热丝、11过滤网、12进风口、13固定螺栓、14电机、15连接柱、16吊钩、17控制器、18支撑腿、19防滑垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-3，一种手机配件生产用吊挂架，包括箱体1，箱体1底部的两侧均固定连接有支撑腿18，支撑腿18的底部固定连接有防滑垫19，通过设置防滑垫19，增加了支撑腿与地面的接触面积，避免了因缺乏防滑装置，导致工作时会出现滑动的现象，箱体1内腔的顶部并位于中轴处的左侧固定连接有立板2，箱体1顶部的左侧固定连接有风机3，箱体1内腔左侧的中轴处与隔板8左侧的中轴处均固定连接有过滤网11，通过设置过滤网11，对风机3抽出的空气进行了过滤，避免了风机3将灰尘吹到配件表面，风机3的底部固定连接有抽风管4，抽风管4的底部贯穿箱体1并延伸至箱体1的内腔，抽风管4的顶部固定连接有排风管5，排风管5远离风机3的一侧贯穿立板2并延伸至立板2的右侧，排风管5远离风机3的一侧连通有分流管6，分流管6的右侧固定连接有出风头7，箱体1内腔顶部与底部的左侧均固定连接有隔板8，箱体1内腔左侧的顶部与隔板8左侧的顶部均固定连接有安装板9，两个安装板9相对的一侧均固定连接有电热丝10，箱体1左侧的底部连通有进风口12，箱体1内腔底部的右侧设置有电机14，箱体1内腔底部的右侧螺纹连接有固定螺栓13，固定螺栓13的顶部与电机14固定连接，通过设置固定螺栓13，稳定了电机14的工作，避免了电机14工作时出现不稳定的现象，电机14的输出端固定连接有连接柱15，箱体1顶部的右侧固定连接有轴承座，且轴承座的内腔与连接柱15活动连接，通过设置轴承座，稳定了连接柱15的工作，避免了连接柱15工作时出现晃动的现象，连接柱15的顶部贯穿箱体1并延伸至箱体1的顶部，连接柱15两侧的顶部均固定连接有吊钩16，箱体1的正表面固定连接有控制器17。

在使用时，将喷漆后的配件挂在吊钩16上，通过控制器17控制风机3、电热丝10与电机14同时工作，风机3通过抽风管4、排风管5、分流管6和出风头7的配合使用，将热风吹到配件的表面，通过电机14带动连接柱15进行转动，连接柱15带动吊钩16进行转动，吊钩16带动配件进行转动，进而达到干燥快速的效果，方便使用。

综上所述，该手机配件生产用吊挂架，通过设置箱体1、立板2、风机3、抽风管4、排风管5、分流管6、出风头7、隔板8、安装板9、电热丝10、过滤网11、进风口12、固定螺栓13、电机14、连接柱15、吊钩16、控制器17、支撑腿18和防滑垫19的配合使用，解决了现有的吊挂架由于缺乏烘干设备不方便使用的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
