技术领域

本实用新型涉及手机技术领域，具体为一种手机充电小型便利架。

背景技术

手机又名移动电话，是可以握在手上的移动电话机。早期因为个头较大有大哥大的俗称，目前已发展至4G时代。1973年4月，美国工程技术员“马丁·库帕”发明世界上第一部推向民用的手机，“马丁·库帕”从此也被称为现代“手机之父”。直至现在，手机成为人们生活中非常重要的工具，并像瑞士军刀一般功能多样化。除了最基本的通话功能，新型的手机还可以用来收发邮件和短消息，可以上网、玩游戏、拍照，甚至可以看电影！这是最初的手机发明者所始料不及的。

电池是手机的心脏，手机在使用过程中经常需要充电，在充电中经常会遇到充电线较短的问题，接通充电线之后，没有地方放置手机，给充电造成一定的烦扰。

实用新型内容

本实用新型的目的在于提供一种手机充电小型便利架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种手机充电小型便利架，包括支撑板、第一立板和第二立板，所述支撑板、第一立板和第二立板的截面均为长方形，所述支撑板和第一立板之间转动连接，所述第一立板和第二立板之间转动连接，所述支撑板上背离第一立板一侧的两个拐角处分别设有第一卡块和第二卡块，所述第一卡块和第二卡块的顶部分别设有第一磁铁和第二磁铁，所述第一卡块和第二卡块的内部均设有卡槽，所述第二立板上设有第三磁铁和第四磁铁，所述第三磁铁和第一磁铁对应设置，所述第四磁铁和第二磁铁对应设置，所述第二立板的中间还开设有通孔，所述支撑板上均匀的开设有散热孔。

优选的，所述第一卡块和第二卡块均通过螺钉固定连接于支撑板。

优选的，所述通孔的截面为长方形。

优选的，所述散热孔为条形孔，所述散热孔之间的间隔距离不超过8mm。

优选的，所述卡槽的厚度不小于25mm。

与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖，操作方便，防止手机掉落，提高安全性能，在支撑板上均匀的开设有散热孔，提高散热性能，散热效果好，折叠存放，缩小存放体积，方便携带，具有很高的实用性，大大提升了该一种手机充电小型便利架的使用功能性，保证其使用效果和使用效益，适合广泛推广。

附图说明

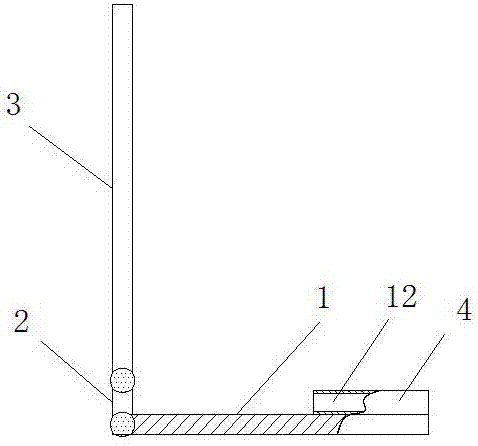

图1为本实用新型一种手机充电小型便利架的结构示意图；

图2为本实用新型一种手机充电小型便利架的第一立板和第二立板展开结构示意图；

图3为本实用新型一种手机充电小型便利架的第一立板和第二立板折叠结构示意图；

图4为本实用新型一种手机充电小型便利架的支撑板结构示意图；

图5为本实用新型一种手机充电小型便利架的第二立板结构示意图。

图中：1支撑板、2第一立板、3第二立板、4第一卡块、5第二卡块、6第一磁铁、7第二磁铁、8第三磁铁、9第四磁铁、10散热孔、11通孔、12卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种手机充电小型便利架，包括支撑板1、第一立板2和第二立板3，所述支撑板1、第一立板2和第二立板3的截面均为长方形，所述支撑板1和第一立板2之间转动连接，所述第一立板2和第二立板3之间转动连接，所述支撑板1上背离第一立板2一侧的两个拐角处分别设有第一卡块4和第二卡块5，所述第一卡块4和第二卡块5的顶部分别设有第一磁铁6和第二磁铁7，所述第一卡块4和第二卡块5的内部均设有卡槽12，所述第二立板3上设有第三磁铁8和第四磁铁9，所述第三磁铁8和第一磁铁6对应设置，所述第四磁铁9和第二磁铁7对应设置，所述第二立板3的中间还开设有通孔11，所述支撑板1上均匀的开设有散热孔10，所述第一卡块4和第二卡块5均通过螺钉固定连接于支撑板1，所述通孔11的截面为长方形，所述散热孔10为条形孔，所述散热孔10之间的间隔距离不超过8mm，所述卡槽12的厚度不小于25mm。

工作原理：本实用新型一种手机充电小型便利架，使用时，首先将第一立板2和第二立板3展开，然后将手机放入第一卡块4和第二卡块5内的卡槽12中，防止手机掉落，提高安全性能，然后将第一立板2通过通孔11挂在充电插头上，从而将整体固定住，在支撑板1上均匀的开设有散热孔10，提高散热性能，散热效果好，在不使用的时候，将第一立板2和第二立板3折叠，通过设置第一磁铁6、第二磁铁7、第三磁铁8和第四磁铁9，从而使第二立板3吸附在第一卡块4和第二卡块5上，折叠存放，缩小存放体积，方便携带。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
