技术领域

本发明涉及指纹识别技术领域，特别的，是一种用于小区门禁的安防指纹锁。

背景技术

指纹锁属于高科技的安防产品，越来越受到人们的喜欢，在现有的技术中存在各种各样的锁具，一些小区使用的指纹锁，都加设有双重保护，第一重保护主要是保证指纹锁的指纹识别区不被小孩或者外界污物影响到使用，但也正于此第一重保护普遍为一个活动式的封闭盒，在夏季雨天过后，封闭盒内部温度高于外温导致内部雾化严重使得指纹识别区会有一层水雾，由于该水雾积在指纹识别区上导致该区域潮湿的问题而在指纹识别时较难识别。

发明内容

针对上述问题，本发明提供一种用于小区门禁的安防指纹锁。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种用于小区门禁的安防指纹锁，其结构包括防护盒、外密码锁体以及置于防护盒内部的指纹锁体，所述防护盒内壁且位于指纹锁体两侧设有软层，所述防护盒的正端面活动配合外密封锁体中的抽拉层，所述抽拉层的内部填充的膨胀海绵体，外密码锁体接触到防护盒的一端通过抽拉槽配合，所述防护盒中设有配合软层的抽气机构，该抽气机构包括抽气机与橡胶碗，所述抽气机的抽气口与橡胶碗相通，而橡胶碗的大直径口中与软层配合，所述软层包含有细孔与绒毛，在每个所述细孔均安插有两个以上的绒毛。

作为本发明的进一步改进，所述膨胀海绵体间接接触于指纹锁体。

作为本发明的进一步改进，所述抽拉槽与抽拉层的端口合叠端为斜面结构，基于该斜面结构设计在膨胀海绵体受到抽拉槽压迫时其上的水滴可由此滴入不会渗到指纹锁体上。

作为本发明的进一步改进，所述抽拉槽的底部配合有集水机构，该集水机构组成有集水囊、安装基座以及配合在安装基座左右两侧的固定卡件，所述集水囊通过固定卡件卡合在安装基座上。

作为本发明的进一步改进，所述抽拉槽上设有的滴口与集水囊中心开设的入水口相吻合。

作为本发明的进一步改进，所述固定卡件包括有铰链与弧形卡条，所述铰链一端通过螺栓连接在安装基座上，而另一端焊接于弧形卡条。

作为本发明的进一步改进，所述安装基座的中心位置设有安装卡槽，该安装卡槽位于防护盒朝向外密码锁体外表面的两端。

作为本发明的进一步改进，所述安装卡槽由卡槽、凸起卡块、弹簧组成，所述卡槽中固定焊接有凸起卡块，所述弹簧呈左右对称分布在卡槽两侧。

作为本发明的进一步改进，所述绒毛为纯棉材质制成，以提高绒毛的吸水性。

作为本发明的进一步改进，所述弧形卡条接触到集水囊的一端设有若干个凸起，以保证弧形卡条与集水囊的接触面足够粗糙不会滑落。

作为本发明的进一步改进，所述抽气机构中设有的定时器，定时器可设定抽气机启动与关闭的时间，可使抽气机构每间隔一段时间便开始工作，避免耗能过大。

与现有技术相比，本发明具有如下有益效果：

1、本发明防护盒可保护指纹锁体不受外力损坏，而在防护盒内部设有的软层与抽气机构相配合，利用抽气机抽气作用下将防护盒内部的湿气通过两侧的软层抽走最后集中在橡胶碗中，利用橡胶碗中的干燥剂干燥，以此降低防护盒内部的潮湿，让指纹锁体无论在什么天气影响下都能够始终保持足够干燥不会影响到指纹识别。

2、本发明在抽气机构抽取的气体中必然要先经过绒毛，其中绒毛与潮湿的空气接触变湿，而随着抽空气的进行直到停止时，绒毛上依旧能够保持相对湿润但是却不会影响到内部指纹锁体，当在使用时，由于人手太过干燥指纹也较不好识别，便可以将手指接触到绒毛以达到湿润手指的作用，便于更好的识别指纹。

3、本发明抽气机构产生的空气抽取与置于抽拉层中的膨胀海绵体共同作用在指纹锁体上，在外密码锁体打开时，置于抽拉层上的膨胀海绵体会接触到指纹锁体，促使打开过程中实现膨胀海绵体擦拭指纹锁体的作用，进一步提高指纹锁体表面干燥度。

4、本发明抽拉层与抽拉槽之间的抽拉端口为斜面结构设计，当膨胀海绵体在外密码锁体打开时必然会受到抽拉槽的挤压而被压缩在抽拉槽内部，基于在挤压过程中海绵体上的水份被带出问题，在斜面中设有的滴口与集水囊相通，以达到收集水份的功能。

5、本发明集水囊、安装基座以及安装卡槽相配合，安装卡槽中通过按压利用弹簧的弹力可将安装基座弹出，实现更换收集水囊的特点。

6、本发明集水囊、安装基座与固定卡件相配合，利用弧形卡条可将集水囊固定在安装基座上，同时弧形卡条所配合的铰链可方便集水囊的拆卸。

附图说明

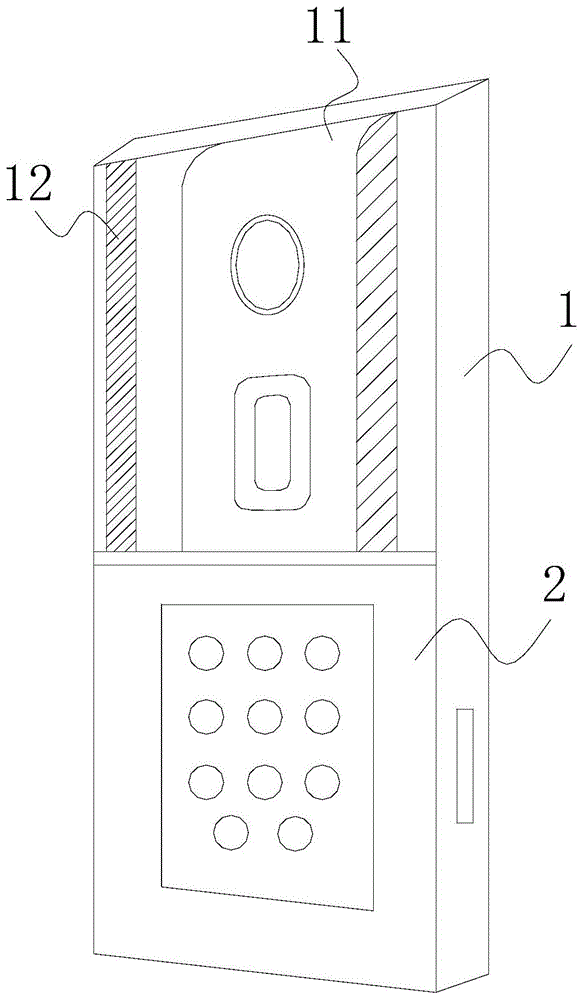

图1为本发明一种用于小区门禁的安防指纹锁的结构示意图。

图2为本发明一种用于小区门禁的安防指纹锁的正面内部结构示意图。

图3为本发明一种用于小区门禁的安防指纹锁的侧面内部结构示意图。

图4为本发明图3中A的结构放大示意图。

图5为本发明图3中B的结构放大示意图。

图6为本发明一种用于小区门禁的安防指纹锁中抽拉层侧面的结构示意图。

图中：防护盒-1、外密码锁体-2、指纹锁体-11、软层-12、抽拉层-21、膨胀海绵体-a、抽拉槽-211、抽气机构-13、抽气机-131、橡胶碗-132、细孔-121、绒毛-122、集水囊-22、安装基座-221、铰链-21a、弧形卡条-21b、安装卡槽-23、卡槽-231、凸起卡块-232、弹簧-233。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图6示意性的显示了本发明实施方式的安防指纹锁的结构，下面结合具体实施方式，进一步阐述本发明。

在本发明的描述中，需要理解的是，术语“中心”、“侧向”、“长度”、“宽度”、“高度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“侧”等指示的方位或位置关系为基于附图中所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

实施例

如图1-图6所示，本发明提供一种用于小区门禁的安防指纹锁，其结构包括防护盒1、外密码锁体2以及置于防护盒1内部的指纹锁体11，所述防护盒1内壁且位于指纹锁体11两侧设有软层12，所述防护盒1的正端面活动配合外密封锁体2中的抽拉层21，所述抽拉层21的内部填充的膨胀海绵体a，外密码锁体2接触到防护盒1的一端通过抽拉槽211配合，所述防护盒1中设有配合软层12的抽气机构13，该抽气机构13包括抽气机131与橡胶碗132，所述抽气机131的抽气口与橡胶碗132相通，而橡胶碗132的大直径口中与软层12配合，所述软层12包含有细孔121与绒毛122，在每个所述细孔121均安插有两个以上的绒毛122。

所述膨胀海绵体a间接接触于指纹锁体11。

所述抽拉槽211与抽拉层21的端口合叠端为斜面结构，基于该斜面结构设计在膨胀海绵体a受到抽拉槽211压迫时其上的水滴可由此滴入不会渗到指纹锁体11上。

所述抽拉槽211的底部配合有集水机构，该集水机构组成有集水囊22、安装基座221以及配合在安装基座221左右两侧的固定卡件，所述集水囊22通过固定卡件卡合在安装基座221上。

所述抽拉槽211上设有的滴口与集水囊22中心开设的入水口相吻合。

所述固定卡件包括有铰链21a与弧形卡条21b，所述铰链21a一端通过螺栓连接在安装基座221上，而另一端焊接于弧形卡条21b。

所述安装基座221的中心位置设有安装卡槽23，该安装卡槽23位于防护盒1朝向外密码锁体2外表面的两端。

所述安装卡槽23由卡槽231、凸起卡块232、弹簧233组成，所述卡槽231中固定焊接有凸起卡块232，所述弹簧233呈左右对称分布在卡槽231两侧。

所述绒毛122为纯棉材质制成，以提高绒毛122的吸水性。

所述弧形卡条21b接触到集水囊22的一端设有若干个凸起，以保证弧形卡条21b与集水囊22的接触面足够粗糙不会滑落。

所述抽气机构中设有的定时器，定时器可设定抽气机启动与关闭的时间，可使抽气机构每间隔一段时间便开始工作，避免耗能过大。

下面对上述技术方案中的安防指纹锁的工作原理作如下说明：

本发明采用双重保护的指纹锁，其中第一重保护为密码锁，该密码锁主要保护内部的指纹锁不受破坏，而内部的指纹锁体11由于设在防护盒1内，当下雨天或者南方地区经常出现的回南天时，防护盒1内部会变得很潮湿，而指纹锁体11在指纹识别时就很难识别的出，还需要使用者去擦拭干净，针对此，本发明在防护盒1内部设有的抽气机构13可间歇性的对防护盒1内进行抽气，将一些潮湿的空气抽走最后在橡胶碗132中进行干燥，而这些空气的抽走的同时会经过细孔121吸入，因此会接触到绒毛122，达到加湿绒毛122的作用，为一些手指较干燥的操作者提供便携，避免因为手指干燥而指纹也较难识别出的问题；

同时，为了提高指纹锁体11指纹识别区的足够干燥，在外密码锁体2打开时，抽拉层21中带有的膨胀海绵体a会接触到指纹锁体11，利用膨胀海绵体a擦拭指纹所以11，保证指纹锁体11表面的足够干燥，而抽拉层21在滑动时，抽拉层21与抽拉槽211之间挤压膨胀海绵体a，当在挤压中，膨胀海绵体a上的水份会通过斜面结构至滴口滴出在集水囊22中，利用集水囊22实现液体；

在更换集水囊22中，使用者只需要按压安装卡槽23，安装卡槽23在弹簧233的弹力作用下被弹出，将集水囊22从两侧的固定卡件中取出，从而完成集水囊22的更换。

本发明中的抽气机131可为小型真空泵等一类具有抽气功能的小型设备。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
