技术领域

本实用新型涉及电力设备技术领域，具体是一种电力抢修用便于拆卸的电压柜。

背景技术

电力柜是配电系统的末级设备，在电力领域的应用非常的广泛，它的安全问题直接影响到整个电力行业的运行，电力柜是电动机控制中心的统称，在电力系统出现故障需要抢修时，电力柜作为一种常用的电力基础设施，其内部装有大量的电力部件，随着电力技术的迅速发展，电力柜是电力系统中的重要设施，其安全运行关乎各相关设备的正常运转，因此对其保护与检查也得到高度重视，电力柜在安装完成之后都需要进行定期或不定期的维护与检查，这是为了防止电力柜内部电气元件因老化或短路而引发意外情况，降低公共财产的损失。

传统的电力抢修用电压柜，外部构造较为固定，当电力系统出现故障，需要维修人员进行抢修时，往往会在安装与拆卸电压柜时消耗一定的时间，从而降低抢修人员的工作效率，导致会产生一定的经济损失，更严重的会存在一定的安全隐患。

实用新型内容

本实用新型的目的在于提供一种电力抢修用便于拆卸的电压柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种电力抢修用便于拆卸的电压柜，包括电压柜本体、进线口和柜门，所述电压柜本体的内部左右两侧均设置有空气开关连接块，且空气开关连接块的内侧设置有空气开关，所述空气开关连接块的下方均设置有标签盒连接块，且标签盒连接块的内侧均设置有标签盒，所述标签盒的后方外侧均设置有标签贴，且标签盒的下方均设置有线夹连接块，所述线夹连接块的内部均设置有伸缩杆，且伸缩杆的内侧均设置有固定挤压块，所述进线口均设置在电压柜本体的内部下方，且电压柜本体的上方均设置有散热片，所述散热片的外侧设置有挡水板，所述柜门均设置在电压柜本体的左右两侧，且柜门的内侧均设置有密封圈，所述电压柜本体的下方设置有电压柜底座，且电压柜底座的外侧均设置有对接固定块。

优选的，所述空气开关与空气开关连接块之间为卡槽连接，且空气开关与空气开关连接块之间紧密贴合。

优选的，所述标签贴与标签盒之间为卡槽连接，且标签贴与标签盒之间紧密贴合。

优选的，所述固定挤压块的左端通过伸缩杆的外壁与线夹连接块的内壁构成伸缩结构，且线夹连接块的外壁与电压柜本体的外壁均为开孔式设计。

优选的，所述散热片的外壁与电压柜本体的外壁均为开孔式设计，且散热片关于电压柜本体的中轴线对称设置。

优选的，所述密封圈与柜门之间为卡槽连接，且密封圈的宽度小于柜门的宽度。

优选的，所述对接固定块关于电压柜底座的中轴线对称设置，且对接固定块的内壁为凹槽状设置。

与现有技术相比，本实用新型的有益效果是：

1、一种电力抢修用便于拆卸的电压柜，通过设置空气开关连接块，由于空气开关与空气开关连接块之间为卡槽连接，这样方便空气开关连接块的安装与拆卸，缩短该装置的安装时间，从而在操作人员电力抢修时提高工作效率，降低经济损失，杜绝安全隐患；

2、一种电力抢修用便于拆卸的电压柜，通过设置标签贴，这样可以在进行电力抢修时，方便操作人员区分该装置内部的电线，便于抢修人员对该装置内部的电线进行整理，方便抢修人员对该装置内部进行故障排查，从而提高工作效率；

3、一种电力抢修用便于拆卸的电压柜，通过设置固定挤压块，这样可以将固定挤压块通过伸缩杆伸缩至固定挤压块与所需连接电线贴合状态，这样可以对所需连接电线进行固定，避免该装置在使用时所需连接电线出现晃动带来不便。

附图说明

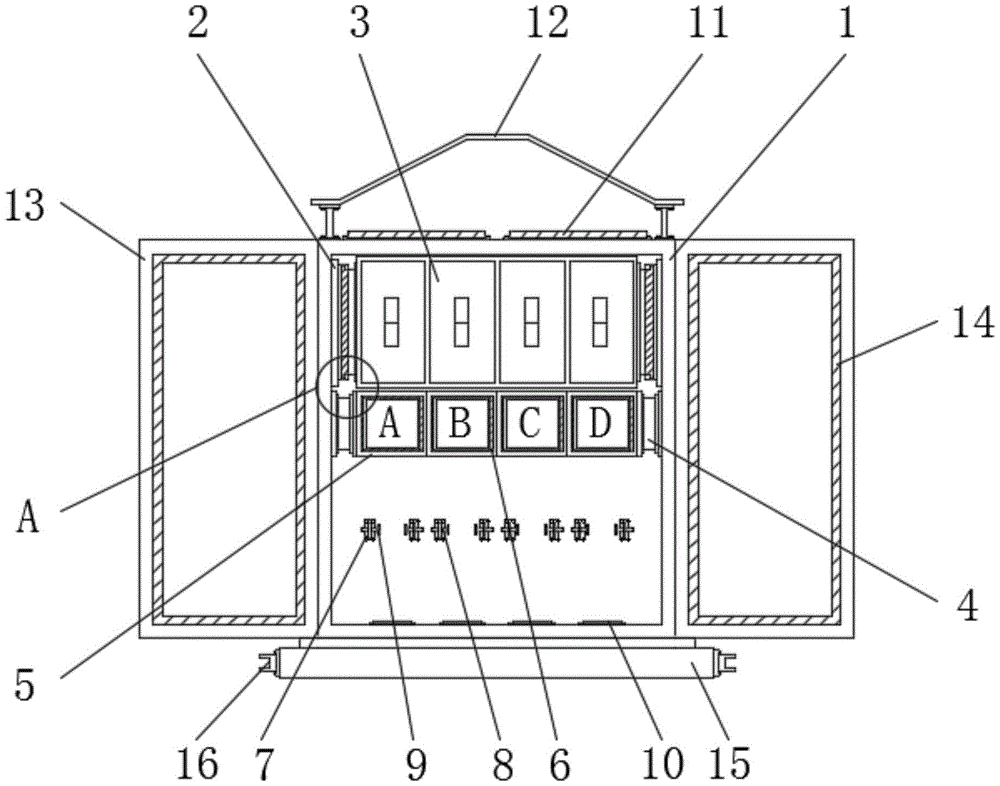

图1为一种电力抢修用便于拆卸的电压柜的正视开合状态结构示意图；

图2为一种电力抢修用便于拆卸的电压柜的正视闭合状态结构示意图；

图3为一种电力抢修用便于拆卸的电压柜的右视结构示意图；

图4为图1中A处放大结构示意图。

图中：1、电压柜本体；2、空气开关连接块；3、空气开关；4、标签盒连接块；5、标签盒；6、标签贴；7、线夹连接块；8、伸缩杆；9、固定挤压块；10、进线口；11、散热片；12、挡水板；13、柜门；14、密封圈；15、电压柜底座；16、对接固定块。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种电力抢修用便于拆卸的电压柜，包括电压柜本体1、进线口10和柜门13，电压柜本体1的内部左右两侧均设置有空气开关连接块2，且空气开关连接块2的内侧设置有空气开关3，空气开关连接块2的下方均设置有标签盒连接块4，且标签盒连接块4的内侧均设置有标签盒5，标签盒5的后方外侧均设置有标签贴6，且标签盒5的下方均设置有线夹连接块7，线夹连接块7的内部均设置有伸缩杆8，且伸缩杆8的内侧均设置有固定挤压块9，进线口10均设置在电压柜本体1的内部下方，且电压柜本体1的上方均设置有散热片11，散热片11的外侧设置有挡水板12，柜门13均设置在电压柜本体1的左右两侧，且柜门13的内侧均设置有密封圈14，电压柜本体1的下方设置有电压柜底座15，且电压柜底座15的外侧均设置有对接固定块16。

进一步的，空气开关3与空气开关连接块2之间为卡槽连接，且空气开关3与空气开关连接块2之间紧密贴合，通过设置空气开关连接块2，由于空气开关3与空气开关连接块2之间为卡槽连接，这样方便空气开关连接块2的安装与拆卸，缩短该装置的安装时间，从而在操作人员电力抢修时提高工作效率，降低经济损失，杜绝安全隐患。

进一步的，标签贴6与标签盒5之间为卡槽连接，且标签贴6与标签盒5之间紧密贴合，通过设置标签贴6，这样可以在进行电力抢修时，方便操作人员区分该装置内部的电线，便于抢修人员对该装置内部的电线进行整理，方便抢修人员对该装置内部进行故障排查，从而提高工作效率。

进一步的，固定挤压块9的左端通过伸缩杆8的外壁与线夹连接块7的内壁构成伸缩结构，且线夹连接块7的外壁与电压柜本体1的外壁均为开孔式设计，通过设置固定挤压块9，这样可以将固定挤压块9通过伸缩杆8伸缩至固定挤压块9与所需连接电线贴合状态，这样可以对所需连接电线进行固定，避免该装置在使用时所需连接电线出现晃动带来不便。

进一步的，散热片11的外壁与电压柜本体1的外壁均为开孔式设计，且散热片11关于电压柜本体1的中轴线对称设置，通过设置散热片11，这样可以对该装置进行散热处理，提高该装置的使用寿命。

进一步的，密封圈14与柜门13之间为卡槽连接，且密封圈14的宽度小于柜门13的宽度，通过设置密封圈14，这样可以对该装置进行防水处理，避免该装置外部有水源渗入该装置内部带来不便。

进一步的，对接固定块16关于电压柜底座15的中轴线对称设置，且对接固定块16的内壁为凹槽状设置，通过设置对接固定块16，由于对接固定块16的内壁为凹槽状设置，这样可以方便与所需对接设备进行快速安装与拆卸，从而降低该装置的安装人工成本。

本实用新型的工作原理是：首先将该装置移动至所需工作位置，然后将该装置通过对接固定块16与所需对接设备进行固定安装，通过设置对接固定块16，由于对接固定块16的内壁为凹槽状设置，这样可以方便与所需对接设备进行快速安装与拆卸，从而降低该装置的安装人工成本，随后将柜门13打开，接着将所需工作空气开关3通过空气开关连接块2安装在该装置的内部，通过设置空气开关连接块2，由于空气开关3与空气开关连接块2之间为卡槽连接，这样方便空气开关连接块2的安装与拆卸，缩短该装置的安装时间，从而在操作人员电力抢修时提高工作效率，降低经济损失，杜绝安全隐患，接下来将所需连接电线与空气开关3进行对接，再将固定挤压块9通过伸缩杆8伸缩至固定挤压块9与所需连接电线贴合状态，这样可以对所需连接电线进行固定，避免该装置在使用时所需连接电线出现晃动带来不便，通过设置标签贴6，这样可以在进行电力抢修时，方便操作人员区分该装置内部的电线，便于抢修人员对该装置内部的电线进行整理，方便抢修人员对该装置内部进行故障排查，从而提高工作效率，通过设置散热片11，这样可以对该装置进行散热处理，提高该装置的使用寿命，最后当电力抢修人员抢修完毕后将柜门13关闭，通过设置密封圈14，这样可以对该装置进行防水处理，避免该装置外部有水源渗入该装置内部带来不便，就这样一种电力抢修用便于拆卸的电压柜的使用过程完成了。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
