技术领域

本实用新型涉及显示屏技术领域，尤其是涉及一种户外防风电子显示屏。

背景技术

户外LED显示屏，作为未来户外显示广告媒体的新宠，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。拥有媒体展示，信息发布，交通诱导，创意显示等用途。

现有的户外防风电子显示屏，常规的显示屏安装固定好之后，其灵活性能较低，导致在调节显示屏角度时，需要重新拆装再进行调整，不仅操作麻烦并且效率低，再是显示屏安装在户外，其稳固性能较为一般，使得显示屏容易产生晃动。

实用新型内容

本实用新型要解决的技术问题是：针对现有技术存在的问题，提供了一种户外防风电子显示屏，提高显示屏的灵活性，并且增强显示屏的整体稳固性能。

本实用新型要解决的技术问题采用以下技术方案来实现：一种户外防风电子显示屏，包括显示屏主体、转动组件以及支板件，所述转动组件嵌入于显示屏主体下方两侧，且所述支板件位于显示屏主体后侧；

所述转动组件包括侧板、横板、圆杆、转轴以及螺纹轴，且所述侧板设有两块并分别垂直焊接于转动组件上方前后两侧边缘位置，所述横板固定于两块侧板之间底部并贴合于转动组件顶面，且所述圆杆水平固定于横板上方并位于两个侧板之间，所述转轴设有两根并分别焊接于圆杆左右两端中心位置，且所述圆杆外壁套入有三个等距排布的套环，所述套环与两个侧板内壁之间均固定有连接块，且所述螺纹轴焊接于转动组件后端下侧；

所述支板件包括立板、横杆以及斜杆，且所述立板设有两个垂直焊接于支板件上表面左右两侧边缘中心位置，所述横杆水平固定于两个立板之间，且所述斜杆设有两根并分别位于横杆外侧左右两边，所述斜杆末端开有圆孔，且所述斜杆通过圆孔套入于横杆外侧，所述斜杆包括内杆、弹簧以及垫板，且所述内杆嵌入于斜杆内部，且内杆表面分布有滑槽，所述弹簧嵌入于斜杆内部并位于内杆前方，且所述垫板固定于斜杆前端并与显示屏主体后面焊接固定为一体。

优选的，四组所述显示屏主体左右两端前后侧边缘均垂直固定有导流板。

优选的，所述显示屏主体下方左右两侧均开有与转动组件形状尺寸相匹配的卡槽，且所述卡槽内壁左右两侧均开有与转轴形状尺寸相吻合的通孔。

优选的，所述显示屏主体右面中部上下侧均开有散热槽，且所述显示屏主体右面下方中心通过导线电性连接有插头。

优选的，所述支板件前面左右两侧均固定有支块，且所述支块前面开有两个与螺纹轴形状尺寸相吻合的螺纹孔，所述螺纹轴拧入螺纹孔内，使得所述支板件与转动组件固定为一体。

与现有技术相比，本实用新型的有益效果是：

该种户外防风电子显示屏，将转轴插入通孔内，利用转轴使得转动组件与显示屏主体前后转动连接，利用转动组件，使用者便可以将显示屏主体进行前后转动，这样不仅能够方便使用者调整显示屏的角度，并且即使显示屏安装完成后也能够进行角度调整，大大提高了调整的便利性盘；

将螺纹轴拧入螺纹孔内，这样便可以将支板件与转动组件相连为一体，同时也将垫板表面与显示屏主体的后面焊接固定为一体，这样便可以加强支板件与显示屏主体的接触面积和连接点，利用支板件和斜杆能够加强显示屏主体的支撑力和稳固性，减少显示屏主体安装在户外时发生晃动的现象，当使用者调整显示屏主体的角度时，通过斜杆内的内杆和弹簧能够跟随显示屏主体转动时进行伸缩调整，起到了辅助调节显示屏角度的作用。

附图说明

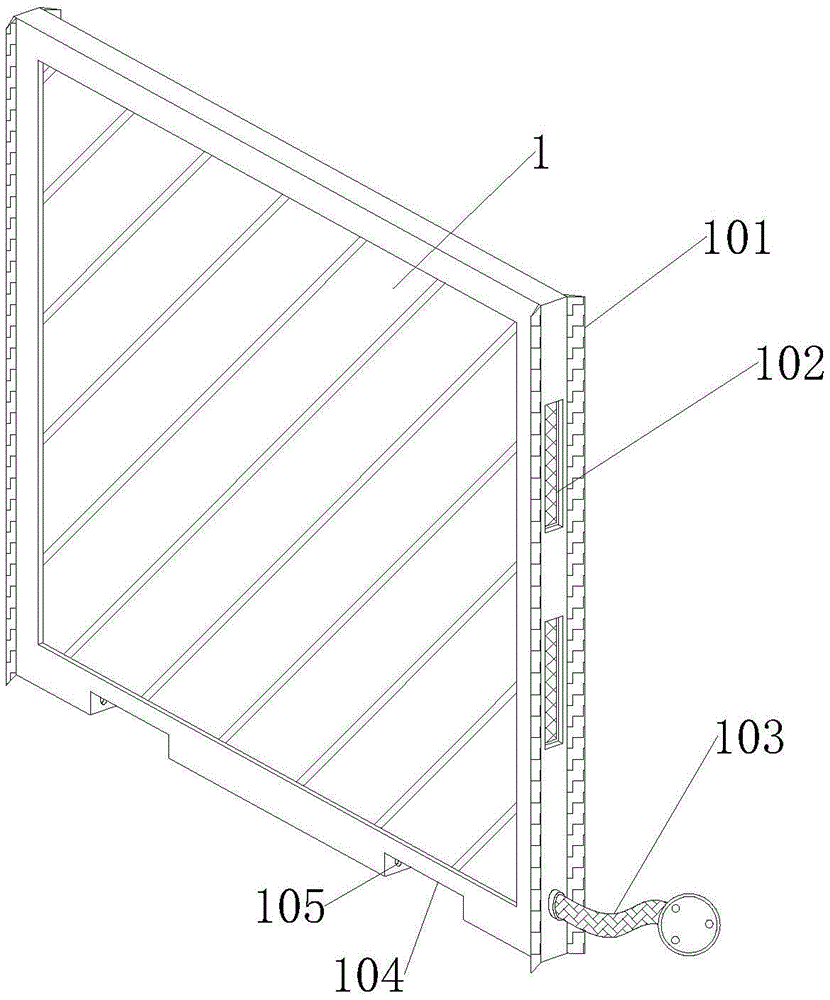

图1为本实用新型的整体结构示意图；

图2为本实用新型的转动组件结构示意图；

图3为本实用新型的支板件结构示意图。

图中标记：1-显示屏主体；101-导流板；102-散热槽；103-插头；104-卡槽；105-通孔；2-转动组件；201-侧板；202-横板；203-圆杆；204-转轴；205-套环；206-连接块；207-螺纹轴；3-支板件；301-立板；302-横杆；303-斜杆；304-圆孔；305-内杆；306-弹簧；307-垫板；308-支块；309-螺纹孔。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，下面结合附图和具体实施例对本实用新型进行详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1-3所示，一种户外防风电子显示屏，包括显示屏主体1、转动组件2以及支板件3，转动组件2嵌入于显示屏主体1下方两侧，且支板件3位于显示屏主体1后侧，通过转动组件2方便使用者对显示屏主体1的角度进行调整，利用支板件3可以增强显示屏主体1的稳固性；

本实用新型实施例中转动组件2包括侧板201、横板202、圆杆203、转轴204以及螺纹轴207，且侧板201设有两块并分别垂直焊接于转动组件2上方前后两侧边缘位置，横板202固定于两块侧板201之间底部并贴合于转动组件2顶面，且圆杆203水平固定于横板202上方并位于两个侧板201之间，转轴204设有两根并分别焊接于圆杆203左右两端中心位置，且圆杆203外壁套入有三个等距排布的套环205，套环205与两个侧板201内壁之间均固定有连接块206，且螺纹轴207焊接于转动组件2后端下侧，显示屏主体1下方左右两侧均开有与转动组件2形状尺寸相匹配的卡槽104，且卡槽104内壁左右两侧均开有与转轴204形状尺寸相吻合的通孔105，使用者先将转动组件2嵌入与其形状尺寸相匹配的卡槽104内，接着再将圆杆203左右两端的转轴204插入卡槽104内壁的通孔105内，利用转轴204使得转动组件2与显示屏主体1前后转动连接，然后，利用转动组件2，使用者便可以将显示屏主体1进行前后转动，这样不仅能够方便使用者调整显示屏的角度，并且即使显示屏安装完成后也能够进行角度调整，大大提高了调整的便利性；

本实用新型实施例中支板件3包括立板301、横杆302以及斜杆303，且立板301设有两个垂直焊接于支板件3上表面左右两侧边缘中心位置，横杆302水平固定于两个立板301之间，且斜杆303设有两根并分别位于横杆302外侧左右两边，斜杆303末端开有圆孔304，且斜杆303通过圆孔304套入于横杆302外侧，斜杆303包括内杆305、弹簧306以及垫板307，且内杆305嵌入于斜杆303内部，且内杆305表面分布有滑槽，弹簧306嵌入于斜杆303内部并位于内杆305前方，且垫板307固定于斜杆303前端并与显示屏主体1后面焊接固定为一体，支板件3前面左右两侧均固定有支块308，且支块308前面开有两个与螺纹轴207形状尺寸相吻合的螺纹孔309，螺纹轴207拧入螺纹孔309内，使得支板件3与转动组件2固定为一体，使用者先将支板件3通过支块308中的螺纹孔309，将螺纹孔309对准转动组件2中的两个螺纹轴207，并将螺纹轴207拧入螺纹孔309内，这样便可以将支板件3与转动组件2相连为一体，然后使用者同时也将斜杆303前端的垫板307表面与显示屏主体1的后面焊接固定为一体，这样便可以加强支板件3与显示屏主体1的接触面积和连接点，利用支板件3和斜杆303能够加强显示屏主体1的支撑力和稳固性，减少显示屏主体1安装在户外时发生晃动的现象，而当使用者通过转动组件2调整显示屏主体1的角度时，通过斜杆303内的内杆305和弹簧306能够跟随显示屏主体1转动时进行伸缩调整，起到了辅助调节显示屏角度的作用。

本实施例中，四组显示屏主体1左右两端前后侧边缘均垂直固定有导流板101，通过导流板101，在起风时，能够起到引流风向的作用，减少显示屏主体1的阻力。

本实施例中，显示屏主体1右面中部上下侧均开有散热槽102，且显示屏主体1右面下方中心通过导线电性连接有插头103，通过散热槽102能够起到通风散热的作用，而利用插头103，使用者可以将显示屏主体1接通外部电源。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，应当指出的是，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
