技术领域

本实用新型涉及灯具技术领域，尤其涉及一种具有视频监控功能的LED吸顶灯。

背景技术

吸顶灯是灯具的一种，顾名思义是由于灯具上方较平，安装时底部完全贴在屋顶上所以称之为吸顶灯，光源有普通白灯泡，荧光灯、高强度气体放电灯、卤钨灯、LED等。

目前市场上最流行的吸顶灯就是LED吸顶灯，是家庭、办公室、文娱场所等各种场所经常选用的灯具，但是，现有技术中的吸顶灯只制备照明功能，功能比较单一，因此提出一种具有视频监控功能的LED吸顶灯。

实用新型内容

本实用新型的目的是为了解决现有技术中吸顶灯只制备照明功能，功能比较单一的问题，而提出的一种具有视频监控功能的LED吸顶灯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有视频监控功能的LED吸顶灯，包括上底板，所述上底板的下端固定连接有多个弧形卡扣，多个所述弧形卡扣为弹性材料制成，所述上底板的下方设有环形LED灯，所述环形LED灯通过多个弧形卡扣与上底板固定连接，所述上底板的下方中心处还设有竖直设置的连接杆，所述连接杆的下端开设有开口，所述开口的内部通过第一转轴转动连接有摄像头，所述第一转轴的一端延伸至连接杆的外部并固定连接有蜗轮，所述连接杆的侧壁固定设有第一驱动电机，所述第一驱动电机的输出端通过联轴器转动连接有蜗杆，所述蜗轮与蜗杆啮合连接，所述上底板的内部中心处开设有空腔，所述连接杆的上端固定连接有第二转轴，所述第二转轴的上端延伸空腔的内部并固定连接有第一齿轮，所述上底板的下端固定设有第二驱动电机，所述第二驱动电机的输出端通过第二联轴器转动连接有第三转轴，所述第三转轴的上端延伸至空腔的内部并固定连接有第二齿轮，所述第一齿轮与第二齿轮啮合连接，所述第二转轴和第三转轴的轴壁均通过滚动轴承与上底板转动连接，所述上底板的下端固定连接有环形固定板，所述环形固定板的外侧壁下端套设有灯罩，且环形固定板通过固定机构与灯罩连接。

优选的，所述环形固定板的四周侧壁上端开设有多个均匀分布的散热孔，所述散热孔的内部固定连接有防尘网。

优选的，所述上底板的下端开设有多个均匀分布的安装孔，多个所述安装孔位于环形固定板的内部设置并呈环形分布。

优选的，所述第二齿轮的直径小于第一齿轮的直径。

优选的，所述固定机构包括开设在环形固定板侧壁上的多组均匀分布的条形口，每组所述条形口包括第一条形孔和第二条形孔，所述第一条形孔的内部活动设有拨杆，所述第二条形孔的内部活动设有偏心轮，所述第一条形孔和第二条形孔相邻的侧壁共同开设有通孔，所述通孔的内部转动连接有转杆，所述转杆的上下两端分别与拨杆及偏心轮固定连接，所述灯罩的四周内部上端开设有与偏心轮相匹配的环形固定槽，所述转杆的杆壁还活动套设有扭力弹簧，所述扭力弹簧的一端与转杆固定连接，所述扭力弹簧的另一端与通孔的侧壁固定连接。

优选的，所述灯罩的内部固定连接有环形定位板，所述灯罩为亚克力板材料制成。

与现有技术相比，本实用新型提供了一种具有视频监控功能的LED吸顶灯，具备以下有益效果：

1、该具有视频监控功能的LED吸顶灯，通过设有的摄像头能够增加LED吸顶灯的监控功能，通过设有的第一旋转电机能够带动蜗杆旋转，蜗杆能够带动蜗轮旋转，蜗轮能够带动第一转轴和摄像头旋转，从而能够调节摄像头的纵向监控角度，通过设有第二驱动电机能够带动第二齿轮旋转，第二齿轮能够带动第一齿轮旋转，第一齿轮能够带动连接杆旋转，连接杆能够带动摄像头旋转，从而能够调节摄像头的横向监控角度，便于增大摄像头的监控范围。

2、该具有视频监控功能的LED吸顶灯，通过设有的拨杆能够带动转杆旋转，转杆能够带动偏心轮旋转，从而能够将偏心轮的一侧旋转至灯罩内部的环形固定槽中，便于将灯罩与环形固定板固定连接，通过设有扭力弹簧能够使转杆施加扭转力，从而能够使偏心轮在常态下一直位于环形固定槽的内部，避免灯罩脱落，需要拆卸灯罩时，反向转动拨杆能够将偏心轮从灯罩的环形固定槽中移出，便于对灯罩进行拆卸，从而便于对环形LED灯和摄像头进行维修。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够增加LED吸顶灯的监控功能，且能够调节摄像头的监控角度，提高人们的室内安防效果，便于人们使用。

附图说明

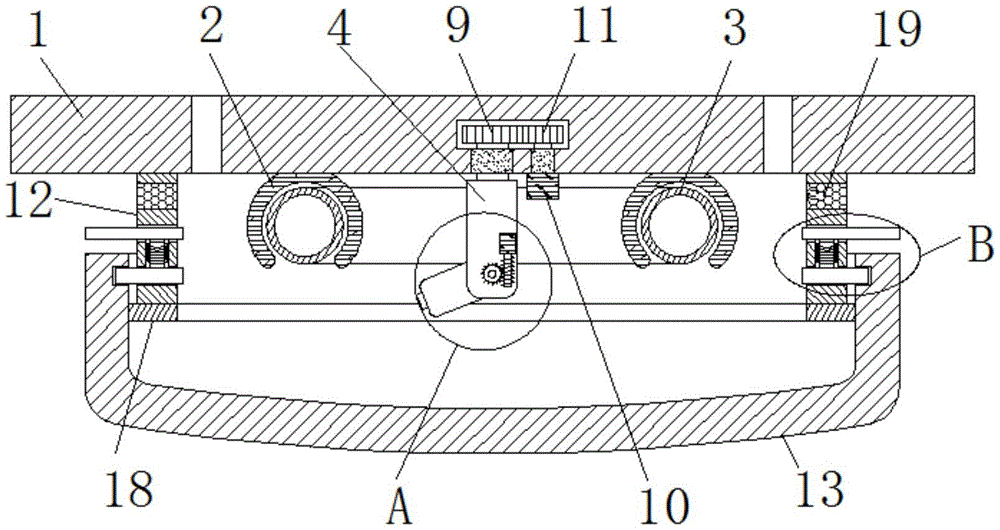

图1为本实用新型提出的一种具有视频监控功能的LED吸顶灯的结构示意图；

图2为图1中A部分的结构放大图；

图3为图1中B部分的结构放大图。

图中：1上底板、2弧形卡扣、3环形LED灯、4连接杆、5摄像头、6蜗轮、7第一驱动电机、8蜗杆、9第一齿轮、10第二驱动电机、11第二齿轮、12环形固定板、13灯罩、14拨杆、15偏心轮、16转杆、17扭力弹簧、18环形定位板、19防尘网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种具有视频监控功能的LED吸顶灯，包括上底板1，上底板1的下端固定连接有多个弧形卡扣2，多个弧形卡扣2为弹性材料制成，上底板1的下方设有环形LED灯3，环形LED灯3通过多个弧形卡扣2与上底板1固定连接，上底板1的下方中心处还设有竖直设置的连接杆4，连接杆4的下端开设有开口，开口的内部通过第一转轴转动连接有摄像头5，第一转轴的一端延伸至连接杆4的外部并固定连接有蜗轮6，连接杆4的侧壁固定设有第一驱动电机7，第一驱动电机7的输出端通过联轴器转动连接有蜗杆8，蜗轮6与蜗杆8啮合连接，上底板1的内部中心处开设有空腔，连接杆4的上端固定连接有第二转轴，第二转轴的上端延伸空腔的内部并固定连接有第一齿轮9，上底板1的下端固定设有第二驱动电机10，第二驱动电机10的输出端通过第二联轴器转动连接有第三转轴，第三转轴的上端延伸至空腔的内部并固定连接有第二齿轮11，第一齿轮9与第二齿轮11啮合连接，第二转轴和第三转轴的轴壁均通过滚动轴承与上底板1转动连接，第二齿轮11的直径小于第一齿轮9的直径，能够降低第一齿轮9的旋转速度，从而降低连接杆4与摄像头15的旋转速度，上底板1的下端固定连接有环形固定板12，环形固定板12的外侧壁下端套设有灯罩13，且环形固定板12通过固定机构与灯罩13连接，环形固定板12的四周侧壁上端开设有多个均匀分布的散热孔，便于环形LED灯3工作时进行散热，散热孔的内部固定连接有防尘网19，避免灰尘从散热孔进入环形固定板12中，上底板1的下端开设有多个均匀分布的安装孔，多个安装孔位于环形固定板12的内部设置并呈环形分布，便于对上底板1与房顶进行固定安装。

固定机构包括开设在环形固定板12侧壁上的多组均匀分布的条形口，每组条形口包括第一条形孔和第二条形孔，第一条形孔的内部活动设有拨杆14，第二条形孔的内部活动设有偏心轮15，第一条形孔和第二条形孔相邻的侧壁共同开设有通孔，通孔的内部转动连接有转杆16，转杆16的上下两端分别与拨杆14及偏心轮15固定连接，灯罩13的四周内部上端开设有与偏心轮15相匹配的环形固定槽，转杆16的杆壁还活动套设有扭力弹簧17，扭力弹簧17的一端与转杆16固定连接，扭力弹簧17的另一端与通孔的侧壁固定连接，便于对灯罩13进行安装拆卸，灯罩13的内部固定连接有环形定位板18，便于将灯罩13内部的环形固定槽与多个偏心轮15位置对应，灯罩13为亚克力板材料制成。

本实用新型中，使用时，通过设有的摄像头5增加LED吸顶灯的监控功能，通过设有的第一旋转电机7带动蜗杆8旋转，蜗杆8带动蜗轮6旋转，蜗轮6带动第一转轴和摄像头5旋转，从而调节摄像头5的纵向监控角度，通过设有第二驱动电机10带动第二齿轮11旋转，第二齿轮11带动第一齿轮9旋转，第一齿轮9带动连接杆4旋转，连接杆4带动摄像头5旋转，从而调节摄像头5的横向监控角度，便于增大摄像头5的监控范围，通过设有的拨杆14带动转杆16旋转，转杆16带动偏心轮15旋转，从而将偏心轮15的一侧旋转至灯罩13内部的环形固定槽中，便于将灯罩13与环形固定板12固定连接，通过设有扭力弹簧17使转杆16施加扭转力，从而使偏心轮15在常态下一直位于环形固定槽的内部，避免灯罩13脱落，需要拆卸灯罩13时，反向转动拨杆14将偏心轮15从灯罩13的环形固定槽中移出，便于对灯罩13进行拆卸，从而便于对环形LED灯3和摄像头5进行维修。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
