技术领域

本实用新型涉及光缆技术领域，具体为一种具有柔性保护层的光缆。

背景技术

光缆主要由光导纤维和护套组成，将一定数量的光导纤维按照一定方式组成缆芯，护套包裹在一根或多根缆芯上，对缆芯起到保护作用，缆芯起到传输光信号的作用，护套和缆芯共同组成了用于传输光信号的通信线路。

光缆在使用中受到外力挤压时，由于护套直接包裹在缆芯上，护套直接将挤压的力传递到缆芯上，缆芯发生形变使其内的光导纤维发生形变，发生形变的缆芯影响光信号传输。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有柔性保护层的光缆，解决了光缆在使用中受到外力挤压时发生形变影响光信号传输的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有柔性保护层的光缆，包括护套和缆芯，所述缆芯位于护套的内部，所述护套的内壁与加强件的内壁固定连接，所述加强件的内壁与外保护层的表面固定连接，所述外保护层的内壁固定连接有空心橡胶块，所述空心橡胶块远离外保护层的一侧与橡胶管的表面固定连接，所述缆芯的表面固定连接有空心橡胶球，所述空心橡胶球的表面与内保护层的内壁固定连接，所述内保护层的表面固定连接有固定块，所述橡胶管的内部固定连接有加强筋，所述加强筋的表面固定套接有弹性管，所述橡胶管和弹性管均通过固定块与内保护层的表面固定连接。

优选的，所述加强件为尼龙网，所述加强筋为尼龙绳。

优选的，所述内保护层和外保护层均为硅橡胶管。

优选的，所述内保护层的中心轴线与缆芯的中心轴线重合。

优选的，所述外保护层的内部和内保护层的内部均填充有填充物。

(三)有益效果

本实用新型提供了一种具有柔性保护层的光缆，具备以下有益效果：

本实用新型通过设置外保护层、橡胶管、内保护层、空心橡胶球和弹性管，在使用时，光缆受到外力挤压时，护套挤压外保护层，外保护层挤压空心橡胶块，外保护层和空心橡胶块共同产生形变吸收挤压的力，空心橡胶块通过橡胶管和内保护层挤压空心橡胶球，橡胶管、内保护层和空心橡胶球共同产生形变吸收挤压的力，挤压的力经过空心橡胶块和空心橡胶球的形变吸收后最终传递至缆芯上，减小缆芯受到外力挤压时产生的形变，在光缆受到外力挤压时，挤压的力经过外保护层、空心橡胶块、内保护层和空心橡胶球的形变缓冲，对挤压的力进行吸收，最终传递至缆芯上，达到了减小缆芯受到外力挤压时产生形变的效果，解决了光缆在使用中受到外力挤压时发生形变影响光信号传输的问题。

附图说明

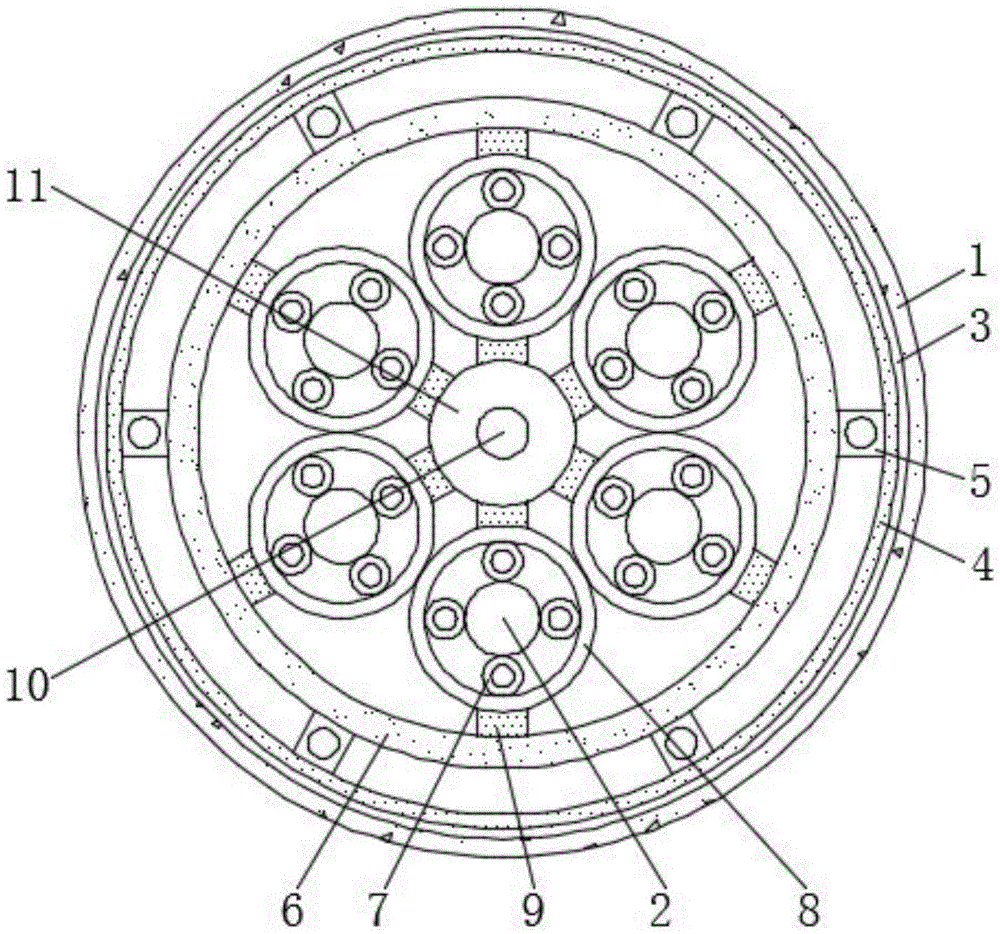

图1为本实用新型整体结构示意图；

图2为本实用新型弹性管位置处左剖图；

图3为本实用新型空心橡胶块位置处俯视截面图。

图中：1、护套；2、缆芯；3、加强件；4、外保护层；5、空心橡胶块；6、橡胶管；7、空心橡胶球；8、内保护层；9、固定块；10、加强筋；11、弹性管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种具有柔性保护层的光缆，包括护套1和缆芯2，缆芯2位于护套1的内部，护套1的内壁与加强件3的内壁固定连接，加强件3为尼龙网，提高光缆的整体结构强度，加强件3的内壁与外保护层4的表面固定连接，外保护层4和内保护层8均由硅橡胶制成，具有弹性，可弯曲，可发生形变吸收挤压光缆的力，外保护层4的内壁固定连接有空心橡胶块5，空心橡胶块5远离外保护层4的一侧与橡胶管6的表面固定连接，缆芯2的表面固定连接有空心橡胶球7，空心橡胶球7的表面与内保护层8的内壁固定连接，内保护层8的表面固定连接有固定块9，橡胶管6的内部固定连接有加强筋10，加强筋10通过弹性管11、固定块9和内保护层8与橡胶管6固定连接，加强筋10位于橡胶管6的中间位置，加强筋10为尼龙绳，提高光缆的抗拉能力，加强筋10的表面固定套接有弹性管11，弹性管11由橡胶制成，具有弹性，可弯曲，橡胶管6和弹性管11均通过固定块9与内保护层8的表面固定连接，内保护层8上的固定块9用于橡胶管6和弹性管11与内保护层8的连接，同一内保护层8上固定块9的位置相互错开。

作为本实用新型的一种技术优化方案，加强件3为尼龙网，加强筋10为尼龙绳，尼龙网增加光缆的整体结构强度，尼龙绳提高光缆的抗拉能力。

作为本实用新型的一种技术优化方案，内保护层8和外保护层4均为硅橡胶管，具有弹性，可弯曲，可产生形变吸收挤压光缆的力，同时内保护层8和外保护层4在低温环境下仍具有弹性，提高光缆的耐低温能力。

作为本实用新型的一种技术优化方案，内保护层8的中心轴线与缆芯2的中心轴线重合，内保护层8通过空心橡胶球7套接在缆芯2的表面，内保护层8可产生形变吸收挤压光缆的力。

作为本实用新型的一种技术优化方案，外保护层4的内部和内保护层8的内部均填充有填充物，填充物主要由矿物油、胶凝剂和抗氧剂制成，使光缆在受到挤压时，填充物可产生形变，对挤压的力进行缓冲，提高缆芯2的抗形变能力。

在使用时，光缆受到外力挤压时，护套1挤压外保护层4，外保护层4挤压空心橡胶块5，外保护层4和空心橡胶块5共同产生形变吸收挤压的力，空心橡胶块5挤压橡胶管6，橡胶管6产生形变吸收挤压的力，橡胶管6挤压内保护层8，使内保护层8挤压空心橡胶球7，橡胶管6、内保护层8和空心橡胶球7共同产生形变吸收挤压的力，挤压的力经过空心橡胶块5和空心橡胶球7的形变吸收后最终传递至缆芯2上，减小缆芯2受到外力挤压时产生的形变，外保护层4和内保护层8均由硅橡胶制成，具备弹性且可弯曲，能够发生形变吸收挤压的力，在较低的温度下也可保持弹性，提高光缆的耐低温能力，加强件3为尼龙网，可增加光缆的整体结构强度，加强筋10为尼龙绳，提高光缆的抗拉能力，外保护层4的内部和内保护层8的内部均填充有填充物，填充物主要由矿物油、胶凝剂和抗氧剂制成，使光缆在受到挤压时，填充物可产生形变，对挤压的力进行缓冲，提高缆芯2的抗形变能力，内保护层8上的固定块9用于橡胶管6和弹性管11与内保护层8的连接，在光缆受到外力挤压时，挤压的力经过外保护层4、空心橡胶块5、内保护层8和空心橡胶球7的形变缓冲，对挤压的力进行吸收，最终传递至缆芯2上，达到了减小缆芯2受到外力挤压时发生形变的效果，缆芯2形变减小从而减小对光信号传输造成的影响。

综上可得，本实用新型通过设置外保护层4、橡胶管6、内保护层8、空心橡胶球7和弹性管11，解决了光缆在使用中受到外力挤压时发生形变影响光信号传输的问题。
