技术领域
本实用新型涉及一种支架,特别涉及一种多用途功放固定支架。
背景技术
功率放大器简称功放,是音响系统中最基本的设备,它的任务是把来自信号源的微弱电信号进行放大以驱动扬声器发出声音。功放的作用就是把来自音源或前级放大器的弱信号放大,推动音箱放声。一套良好的音响系统功放的作用功不可没。功放是各类音响器材中最大的一个家族,其作用主要是将音源器材输入的较微弱信号进行放大后,产生足够大的电流去推动扬声器进行声音的重放。由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能,不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。支架是起支撑作用的构架。支架的应用极其广泛,工作生活中随处可以遇见。现有的支架对功率放大器进行支撑不牢固,对功率放大器进行移动微调操作效率低。
实用新型内容
本实用新型所要解决的技术问题是提供一种调节轴沿着导向管实现移动调节,通过调节轴可以对载物台的底部进行支撑调节;通过载物台可以方便对扩音机进行固定安装,也方便对扩音机进行升降微调的多用途功放固定支架。
本实用新型是通过以下技术方案来实现的:
一种多用途功放固定支架,包括底架,底架的底部一侧设有第一安装轴,第一安装轴的两端均设有第一移动轮,底架的底部另一侧设有第二安装轴,第二安装轴的两端均设有第二移动轮,第二安装轴与第一安装轴呈平行布置;底架上设有支撑架,支撑架的顶部设有调节架,调节架呈倾斜状,调节架的顶部设有载物台,载物台呈水平布置,调节架的上部与载物台的底部连接,调节架的下部设有调节管,调节架的顶部设有定位轴,定位轴的两端安装在调节架的顶部上,调节管套装在定位轴的外周面上;固定架的一侧上设有一对第一导向管,第一导向管内套装有第一调节轴,固定架的另一侧上设有一对第一调节轴,第一调节轴内套装有第二调节轴,第一调节轴的端部安装在载物台的底部,第二调节轴的端部安装在载物台的底部。
进一步地,所述调节架的顶部设有固定座,固定座安装在载物台的底部。
进一步地,所述第一导向管与第一调节轴通过螺纹连接。
进一步地,所述第二导向管与第二调节轴通过螺纹连接。
进一步地,所述底架由钢管连接组成,底架的横截面为矩形形状。
本实用新型的有益效果是:底架通过第一安装轴对第一移动轮进行安装,底架通过第二安装轴对第二移动轮进行安装;通过第一移动轮与第二移动轮可以对该固定支架进行灵活移动调节;底架通过支撑架对调节架进行支撑,调节架通过调节管绕定位轴实现转动调节,从而可以方便对载物台的高度进行调节;第一调节轴沿着第一导向管实现移动调节,第二调节轴沿着第二导向管实现移动调节,通过第一调节轴与第二调节轴可以对载物台的底部进行支撑调节;通过载物台可以方便对扩音机进行固定安装,也方便对扩音机进行升降微调。
附图说明
为了易于说明,本实用新型由下述的具体实施例及附图作以详细描述。

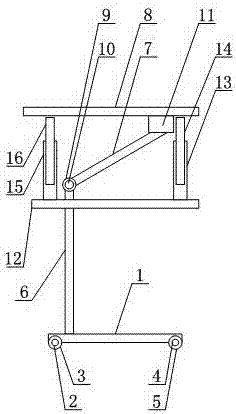

图1为本实用新型多用途功放固定支架的结构示意图。
具体实施方式
下面结合附图对本实用新型的优选实施例进行详细阐述,以使本实用新型的优点和特征能更易于被本领域技术人员理解,从而对本实用新型的保护范围做出更为清楚明确的界定。
如图1所示,一种多用途功放固定支架,包括底架1,底架1的底部一侧设有第一安装轴2,第一安装轴2的两端均设有第一移动轮3,底架1的底部另一侧设有第二安装轴4,第二安装轴4的两端均设有第二移动轮5,第二安装轴4与第一安装轴2呈平行布置;底架1上设有支撑架6,支撑架6的顶部设有调节架7,调节架7呈倾斜状,调节架7的顶部设有载物台8,载物台8呈水平布置,调节架7的上部与载物台8的底部连接,调节架7的下部设有调节管9,调节架7的顶部设有定位轴10,定位轴10的两端安装在调节架7的顶部上,调节管9套装在定位轴10的外周面上;固定架12的一侧上设有一对第一导向管13,第一导向管13内套装有第一调节轴14,固定架12的另一侧上设有一对第一调节轴14,第一调节轴14内套装有第二调节轴16,第一调节轴14的端部安装在载物台8的底部,第二调节轴16的端部安装在载物台8的底部;调节架7的顶部设有固定座11,固定座11安装在载物台8的底部;第一导向管13与第一调节轴14通过螺纹连接;第二导向管15与第二调节轴16通过螺纹连接;底架1由钢管连接组成,底架1的横截面为矩形形状。
本实用新型多用途功放固定支架,底架1通过第一安装轴2对第一移动轮3进行安装,底架1通过第二安装轴4对第二移动轮5进行安装;通过第一移动轮3与第二移动轮5可以对该固定支架进行灵活移动调节;底架1通过支撑架6对调节架7进行支撑,调节架7通过调节管9绕定位轴10实现转动调节,从而可以方便对载物台8的高度进行调节;第一调节轴14沿着第一导向管13实现移动调节,第二调节轴16沿着第二导向管15实现移动调节,通过第一调节轴14与第二调节轴16可以对载物台8的底部进行支撑调节;通过载物台8可以方便对扩音机进行固定安装,也方便对扩音机进行升降微调。
其中,调节架7的顶部设有固定座11,固定座11安装在载物台8的底部;所以通过固定座11对载物台8的底部进行更加牢固地安装。
其中,第一导向管13与第一调节轴14通过螺纹连接;第二导向管15与第二调节轴16通过螺纹连接;所以方便实现螺纹连接。
以上所述,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何不经过创造性劳动想到的变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
