本申请是发明专利申请《一种免拉麦麦克风》的分案申请。

原案申请日：2016-04-07。

原案申请号：2016102092632。

原案发明名称：一种免拉麦麦克风。

技术领域

一种面向免拉麦麦克风的免拉麦方法属于声乐及音乐教学领域。

背景技术

唱歌是很多人非常喜欢的娱乐项目。然而，唱歌有好多专业技巧，包括麦克风的使用，这些技巧是非专业人员不能掌握的。

例如，拉麦技巧，就是唱到某个长音时，拉动麦克逐渐远离口部，进而得到一种特殊的音乐效果。时间、距离、麦克移动速度都是非常重要的技巧，非专业歌手很难掌握拉麦技巧。这就会制约唱歌的艺术效果。

发明内容

为了解决非专业歌手难以掌握拉麦技巧而影响唱歌效果的问题，本发明设计了一种免拉麦麦克风，无需拉麦就可以实现拉麦的效果，而且效果同时间、距离、移动速度准确的拉麦几乎相同，有效提高唱歌的艺术效果。

本发明的目的是这样实现的：

一种免拉麦麦克风，包括声光调制器、光强衰减系统、光电转换器、声音传感器、以及主控制器；

所述的声光调制器和光电转换器设置在同一条直线上，光强衰减系统设置在声光调制器和光电转换器中间；

所述的声音传感器的输出端连接主控制器的输入端，控制器的输出端连接光强衰减系统。

上述免拉麦麦克风，所述的光强衰减系统包括转轴和分布在转轴上的多个衰减比例各不相同的衰减片；主控制器控制转轴转动。

上述免拉麦麦克风，包括一个真空腔，光强衰减系统、光电转换器、以及主控制器设置在真空腔内；声光调制器和声音传感器设置在真空腔边界。

以上免拉麦麦克风，主控制器和转轴之间的标定方法如下：

步骤a、建立声音强度Q、频率f、以及维持时间t的经验关系式；其中，声音强度Q为因变量，频率f、以及维持时间t为自变量；

步骤b、标定声音强度Q和光强I的函数关系式；

步骤c、标定光强I和转轴转角α的函数关系式；

步骤d、建立频率f、维持时间t、以及转角α的函数关系式；其中，转角α为因变量，频率f和维持时间t为自变量。

步骤a所述的经验关系式，为多个人得到的在某声音强度Q、频率f下，维持时间t的平均值。

免拉麦的实现方法为：

声光调制器将声音信号转换为光信号，再经过光强衰减系统衰减后，由光电转换器转换为电信号；同时，声音传感器采集声音频率信息，并交给主控制器处理，主控制器根据该频率f声音的强度Q，以及维持时间t，调整转轴的角度α。

有益效果：

第一、由于声光调制器和光电转换器设置在同一条直线上，光强衰减系统设置在声光调制器和光电转换器中间；因此能在不改变声光调制器声音输出的同时，通过调整光强衰减系统的衰减比例，来改变光电转换器的输出信号，实现拉麦效果；

第二、声音传感器的输出端连接主控制器的输入端，控制器的输出端连接光强衰减系统；这种设计，能够通过声音传感器检测某频率声音的维持时间，进而得到拉麦所需要的衰减比例；

以上两个技术方案相结合，根据主控制器判断声音传感器采集声音的频率和维持时间，调整光强衰减系统的衰减比例，进而改变光电转换器输出信号的强度，实现拉麦效果，有效提高唱歌的艺术效果。

附图说明

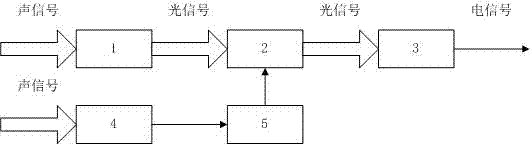

图1是本发明免拉麦麦克风的结构示意图。

图2是光强衰减系统的结构示意图。

图中：1声光调制器、2光强衰减系统、21转轴、22衰减片、3光电转换器、4声音传感器、5主控制器。

具体实施方式

下面结合附图对本发明具体实施方式作进一步详细描述。

具体实施例一

本实施例的免拉麦麦克风，结构示意图如图1所示。该免拉麦麦克风包括声光调制器1、光强衰减系统2、光电转换器3、声音传感器4、以及主控制器5；

所述的声光调制器1和光电转换器3设置在同一条直线上，光强衰减系统2设置在声光调制器1和光电转换器3中间；

所述的声音传感器4的输出端连接主控制器5的输入端，控制器5的输出端连接光强衰减系统2。

具体实施例二

本实施例的免拉麦麦克风，在具体实施例一的基础上，进一步限定光强衰减系统2包括转轴21和分布在转轴21上的多个衰减比例各不相同的衰减片22，如图2所示；主控制器5控制转轴21转动。

需要说明的是，图2中的衰减片22，为离散渐变衰减，离散值越多，相差的越多，变化越精细。当然也可以采用连续渐变衰减。

具体实施例三

本实施例的免拉麦麦克风，在具体实施例一或具体实施例二的基础上，进一步限定还包括一个真空腔，光强衰减系统2、光电转换器3、以及主控制器5设置在真空腔内；声光调制器1和声音传感器4设置在真空腔边界。

这种结构设计，可以避免外界声音的干扰，使音质更饱满和干净。

具体实施例四

本实施例的免拉麦麦克风，在具体实施例二的基础上，进一步限定主控制器5和转轴21之间的标定方法如下：

步骤a、建立声音强度Q、频率f、以及维持时间t的经验关系式；其中，声音强度Q为因变量，频率f、以及维持时间t为自变量；

步骤b、标定声音强度Q和光强I的函数关系式；

步骤c、标定光强I和转轴21转角α的函数关系式；

步骤d、建立频率f、维持时间t、以及转角α的函数关系式；其中，转角α为因变量，频率f和维持时间t为自变量。

具体实施例五

本实施例的免拉麦麦克风，在具体实施例二的基础上，进一步限定步骤a所述的经验关系式，为多个人得到的在某声音强度Q、频率f下，维持时间t的平均值。

这样的设计，有助于避免某个人的主观因素造成拉麦出现不令人满意的特殊效果。

具体实施例六

本实施例的免拉麦麦克风，在具体实施例四或具体实施例五的基础上，进一步限定免拉麦的实现方法为：

声光调制器1将声音信号转换为光信号，再经过光强衰减系统2衰减后，由光电转换器3转换为电信号；同时，声音传感器4采集声音频率信息，并交给主控制器5处理，主控制器5根据该频率f声音的强度Q，以及维持时间t，调整转轴21的角度α。
