技术领域

本发明属于资源回收技术领域，尤其是涉及一种用于废电池回收的电池加热装置。

背景技术

镍镉干电池的危害，主要是其中所含的汞和酸、碱等电解质溶液在废弃后可能进入环境中所造成的危害，重金属汞能够引发中枢神经系统疾病，是日本“水俣病”的罪魁祸首，废电池被丢弃于大自然中，废电池中的重金属汞分解于土壤中，被生物吸收后，通过各种途径进入人类的食物链，在人体内聚集，使人体致畸或致变，甚至导致死亡。

发明内容

本发明为了克服现有技术的不足，提供一种可有效收集汞的用于废电池回收的电池加热装置。

为了实现上述目的，本发明采用以下技术方案：一种用于废电池回收的电池加热装置，包括箱体，所述箱体内设有加热机构，所述箱体内的顶部设有吸气机构，所述吸气机构设于加热机构的上方；通过上述结构设置，使得废旧电池可以通过真空加热以实现对废旧电池的加工处理，使得废旧电池中的汞可以迅速蒸发，从而可以将蒸发出来的汞蒸气收集起来，吸气机构用于有效的吸收蒸发出来的汞蒸气，避免汞蒸气污染环境，影响生物的健康生活。

进一步的，所述加热机构包括设于箱体内壁上的加热圈，所述加热圈内设有搅拌装置，所述箱体的底部向下倾斜设置，所述箱体底部的末端设有一出料阀：上述加热圈用于对废旧电池进行加热，以便于提取出废旧电池中的汞蒸气，避免汞金属对环境造成污染，影响生物的健康，上述搅拌装置用于在废旧电池加热时对废旧电池进行搅拌，用以加快废旧电池加热的速度，加强废旧电池整体的加热效果，提高废旧电池中汞蒸汽的生产速度，使得汞蒸气可以提取的更加的彻底，从而减少汞蒸气对环境的污染。

进一步的，所述吸气机构包括设于箱体顶部的抽气泵、与抽气泵相配合的第一电机及设于抽气泵的输气管上的抽气筒，所述输气管穿过箱体的顶壁延伸至箱体内腔的顶部；通过上述抽气泵的设置，可以有效的对箱体中的汞蒸气进行有效的抽取，从而可以避免汞蒸气泄漏出去，对人体造成伤害，且可以避免汞蒸气污染环境，影响生物的生存，同时抽气泵可以减少箱体内的气体，用以降低箱体内的压强，降低汞金属的沸点，从而可以减少汞蒸汽的形成时间，提高汞蒸气的生产效率。

进一步的，所述搅拌装置包括设于箱体底部一腔室内的第二电机、设于第二电机的输出轴上的固定杆及多个等距间隔设于固定杆上的倾斜的搅拌叶片，所述第二电机的输出轴穿过箱体的底部延伸至箱体内部；通过上述搅拌机构的设置，可以有效的实现对箱体内的废旧电池的搅拌效果，提高对废旧电池的的搅拌效率，使得废旧电池的加热变得更加的彻底有效，以便于减少废旧电池的加热时间，提高废旧电池的加热速度。

进一步的，所述出料阀设于箱体底部的最低处，所述出料阀侧壁上设有活动腔，所述活动腔内设有绕线铁芯，所述绕线铁芯的侧边设有压缩弹簧，所述压缩弹簧的侧边设有密封块，所述密封块的内部设有铁芯，所述密封块的侧壁上设有与出料阀侧壁上的一凹槽相配合的突起部；通过上述出料阀的设置，可以有效的实现对箱体底部的启闭控制，以便于可以对加热处理完毕后的废旧电池进行外输，通过上述结构的设置，使得出料阀可以通过外部电路控制以实现对箱体底部的启闭控制，减少了人工控制的繁琐及费力，提高了对废旧电池进行输送的效率，同时增加了出料阀对箱体底部的密封效果，避免废旧电池的漏出，影响真空加热的效果。

所述抽气筒上设有与输气管活动连接的抽气管，所述抽气管上设有第一传动齿轮，所述第一电机的输出轴上设有与第一传动齿轮相配合的第二传动齿轮，所述抽气筒的侧壁上设有多个倾斜的抽气孔；通过上述抽气管的设置，可以有效的实现抽气筒的转动效果，使得抽气筒可以一边旋转一边对汞蒸气进行抽取，增加抽气筒对汞蒸气抽取的范围，提高抽气筒对箱体内的汞蒸气进行抽取的效率，同时抽取筒可以实现对箱体内部降低压强的效果，从而可以实现箱体内的真空，以便于对汞蒸气进行有效的提取。

所述箱体的顶部设有储气室，所述储气室通过一送气管道与抽气泵相连接，所述箱体的侧壁上设有进料管，所述进料管的进料口上套设有密封盖，所述箱体的底部设有多个支撑脚；通过上述结构的设置，可以有效的对箱体内的汞蒸气进行收集，以避免汞蒸气对环境造成污染，影响生物的生存环境，而进料管和密封盖的设置，可以将箱体彻底密封住，以便于对箱体内的废旧电池进行真空加热，同时可以对废旧电池进行投料，以便于对废旧电池进行回收处理。

所述输气管和抽气管之间设有连接管，所述连接管的顶部向内倾斜设置，所述连接管侧边的顶部设有第一凸起，所述第一凸起下方设有第二凸起，所述第一凸起上等距间隔设有多个环形凹槽，所述环形凹槽内设有弹性垫圈，所述第二凸起上设有弹性垫块；通过第一凸起的设置，可以有效的实现第一凸起和输气管之间的密封配合，可以将连接管固定在输气管内，有效避免流体的渗漏，起到对连接管进行固定密封的效果，而第二凸起的设置，可以加强第二凸起和输气管之间的密封效果，从而加强了连接管和输气管之间的固定密封的效果，采用上述结构设置，使得上述连接管的一部分可以固定在输气管内，以避免流体从连接管和输气管之间渗透出来，影响气体的抽取。

所述第二凸起的下方设有第三凸起，所述第三凸起上等距间隔设有多个可转动的滚珠，所述第三凸起的下方设有第四凸起，所述第四凸起上设有密封垫圈，所述输气管的内壁与第一凸起和第二凸起相配合，所述抽气管的内壁与第三凸起和第四凸起相配合；通过第三凸起的设置，可以有效的加强第三凸起和抽气管之间的连接效果，同时可以减少抽气管内壁和第三凸起之间的摩擦力，使得抽气管可以通过连接管实现旋转的效果，从而可以使得抽气筒发生旋转，以便于增加抽气筒对汞蒸气进行抽取的范围，加强抽气筒对汞蒸气的抽取效果，而第四凸起的设置，可以加强抽气管和连接管之间的密封性，有效避免流体的渗透，且可以有效的减少抽气筒在旋转式产生的震动，起到对该装置进行缓震的作用。

本发明具有以下优点：本用于废电池回收的电池加热装置通过上述加热机构和吸气机构的设置，可以有效的实现对废旧电池进行加热的效果，从而可以实现对废旧电池内的汞金属的加热蒸发，使得汞金属以汞蒸气的形式从废旧电池中分离出来，以便于抽气机构对汞蒸气进行有效彻底的抽取的效果，可避免汞蒸气从箱体内泄漏出去，而污染环境，影响生物的生存。

附图说明

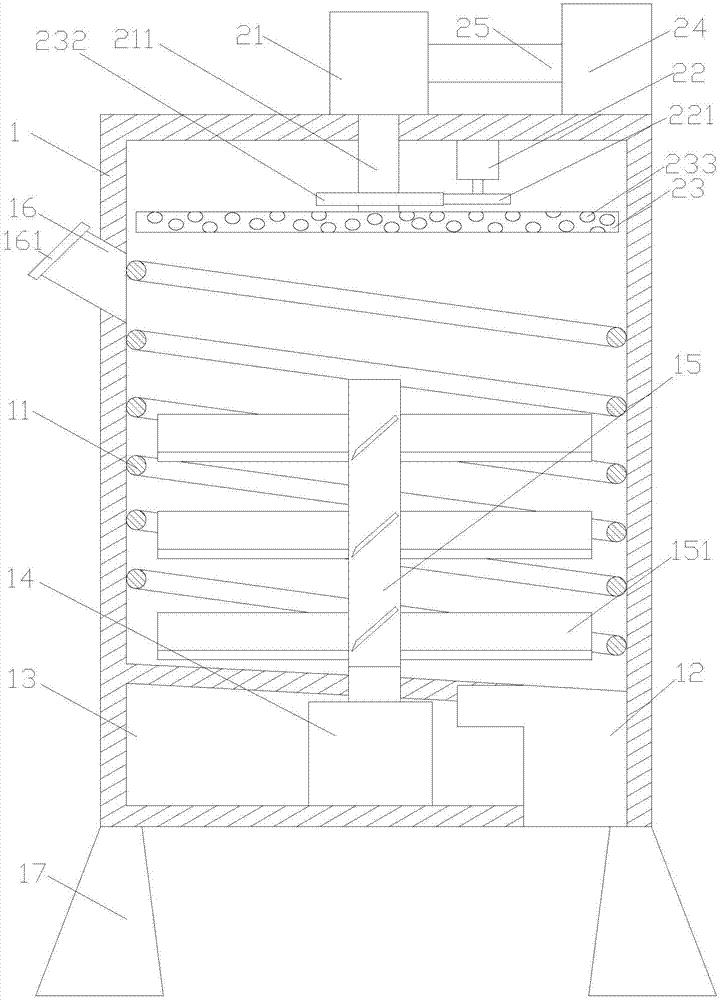

图1为本发明的结构示意图。

图2为图1中的出料阀的结构示意图。

图3为图1中的输气管和抽气管配合的结构示意图。

图4为图3中的A处的结构放大图。

图5为图3中的B处的结构放大图。

图6为图3中的C处的结构放大图。

具体实施方式

为了使本技术领域的人员更好的理解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例;基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本发明保护的范围。

如图1-6所示，一种用于废电池回收的电池加热装置，包括箱体1，所述箱体1内设有加热机构，所述箱体1内的顶部设有吸气机构，所述吸气机构设于加热机构的上方，通过上述结构设置，使得废旧电池可以通过真空加热以实现对废旧电池的加工处理，使得废旧电池中的汞可以迅速蒸发，从而可以将蒸发出来的汞蒸气收集起来，吸气机构用于有效的吸收蒸发出来的汞蒸气，避免汞蒸气污染环境，影响生物的健康生活；上述加热机构对废旧电池进行真空加热后，生成汞蒸气，汞蒸气被吸气机构抽取，继而收集储存起来。

所述加热机构包括设于箱体1内壁上的加热圈11，所述加热圈11内设有搅拌装置，所述箱体1的底部向下倾斜设置，所述箱体1底部的末端设有一出料阀12，上述加热圈11采用采用石墨材料制成，呈螺旋状设置，通过外部电路采用电阻加热的方式对废旧电池进行加热，当温度达到356.7℃以上时，汞金属会转化为汞蒸气向上漂浮，从而实现汞的提取，上述加热圈11用于对废旧电池进行加热，以便于提取出废旧电池中的汞蒸气，避免汞金属对环境造成污染，影响生物的健康，上述搅拌装置用于在废旧电池加热时对废旧电池进行搅拌，用以加快废旧电池加热的速度，加强废旧电池整体的加热效果，提高废旧电池中汞蒸汽的生产速度，使得汞蒸气可以提取的更加的彻底，从而减少汞蒸气对环境的污染。

所述吸气机构包括设于箱体1顶部的抽气泵21、与抽气泵21相配合的第一电机22及设于抽气泵21的输气管211上的抽气筒23，所述输气管211穿过箱体1的顶壁延伸至箱体1内腔的顶部，通过上述抽气泵21的设置，可以有效的对箱体1中的汞蒸气进行有效的抽取，从而可以避免汞蒸气泄漏出去，对人体造成伤害，且可以避免汞蒸气污染环境，影响生物的生存，同时抽气泵21可以减少箱体1内的气体，用以降低箱体1内的压强，降低汞金属的沸点，从而可以减少汞蒸汽的形成时间，提高汞蒸气的生产效率；当该装置投入大量废旧电池后，抽气泵21先对箱体1内部进行抽气降压，箱体1内部便会形成真空空间，然后加热圈11开始加热，当汞蒸气开始生成后，抽气泵21便会对汞蒸气进行抽取收集以便于对收集的汞蒸气进行利用。

所述搅拌装置包括设于箱体1底部一腔室13内的第二电机14、设于第二电机14的输出轴上的固定杆15及多个等距间隔设于固定杆15上的倾斜的搅拌叶片151，所述第二电机14的输出轴穿过箱体1的底部延伸至箱体1内部，通过上述搅拌机构的设置，可以有效的实现对箱体1内的废旧电池的搅拌效果，提高对废旧电池的的搅拌效率，使得废旧电池的加热变得更加的彻底有效，以便于减少废旧电池的加热时间，提高废旧电池的加热速度；上述搅拌叶片151倾斜设置，且搅拌叶片151的底部慢慢变薄，搅拌叶片151从上至下由厚变薄设置，当加热圈11对开始加热时，第二电机14开始工作，第二电机14驱动固定杆15开始旋转，固定杆15带动搅拌叶片151旋转，使得搅拌叶片151可对废旧电池进行旋转搅拌。

所述出料阀12设于箱体1底部的最低处，所述出料阀12侧壁上设有活动腔121，所述活动腔121内设有绕线铁芯122，所述绕线铁芯122的侧边设有压缩弹簧123，所述压缩弹簧123的侧边设有密封块124，所述密封块124的内部设有铁芯125，所述密封块124的侧壁上设有与出料阀12侧壁上的一凹槽相配合的突起部126，通过上述出料阀12的设置，可以有效的实现对箱体1底部的启闭控制，以便于可以对加热处理完毕后的废旧电池进行外输，通过上述结构的设置，使得出料阀12可以通过外部电路控制以实现对箱体1底部的启闭控制，减少了人工控制的繁琐及费力，提高了对废旧电池进行输送的效率，同时增加了出料阀12对箱体1底部的密封效果，避免废旧电池的漏出，影响真空加热的效果；上述绕线铁芯122与外部电路连接，当关闭出料阀12时，绕线铁芯122与外部电路断开，压缩弹簧123自然状态下对密封块124进行推挤，将密封块124顶在箱体1底部的出料口处，对出料口进行密封，当需要打开出料阀12对废旧电池进行输送时，绕线铁芯122与外部电路连接，绕线铁芯122内的铁芯产生磁力，对密封块124内的铁芯125产生一股吸力，使得铁芯125朝着绕线铁芯122的方向移动，压缩弹簧123由此开始收缩，实现对密封块124的驱动，将出料阀12的出料口打开，从而实现废旧电池的输送。

所述抽气筒23上设有与输气管211活动连接的抽气管231，所述抽气管231上设有第一传动齿轮232，所述第一电机22的输出轴上设有与第一传动齿轮232相配合的第二传动齿轮221，所述抽气筒23的侧壁上设有多个倾斜的抽气孔233，通过上述抽气管231的设置，可以有效的实现抽气筒23的转动效果，使得抽气筒23可以一边旋转一边对汞蒸气进行抽取，增加抽气筒23对汞蒸气抽取的范围，提高抽气筒23对箱体1内的汞蒸气进行抽取的效率，同时抽取筒23可以实现对箱体1内部降低压强的效果，从而可以实现箱体1内的真空，以便于对汞蒸气进行有效的提取；上述第一电机22通过输出轴驱动第二传动齿轮221进行转动，第二传动齿轮221带动第一传动齿轮232进行转动，第一传动齿轮232带动抽气管231实现转动，抽气管231带动抽气筒23进行转动，抽气筒23从而可以一边旋转一边对汞蒸气进行抽取。

所述箱体1的顶部设有储气室24，所述储气室24通过一送气管道25与抽气泵21相连接，所述箱体1的侧壁上设有进料管16，所述进料管16的进料口上套设有密封盖161，所述箱体1的底部设有多个支撑脚17，通过上述结构的设置，可以有效的对箱体1内的汞蒸气进行收集，以避免汞蒸气对环境造成污染，影响生物的生存环境，而进料管16和密封盖161的设置，可以将箱体1彻底密封住，以便于对箱体1内的废旧电池进行真空加热，同时可以对废旧电池进行投料，以便于对废旧电池进行回收处理；抽气泵21抽取上来的汞蒸气通过送气管道25进入储气室24内进行收集，当需要投料时，打开密封盖161，将废旧电池从进料管16处投入箱体1内，投料完毕后，将密封盖161盖在进料管16管口处，密封盖161内安装有橡胶垫，用来密封密封盖161和进料管16之间的间隙。

所述输气管211和抽气管231之间设有连接管26，所述连接管26的顶部向内倾斜设置，所述连接管26侧边的顶部设有第一凸起261，所述第一凸起261下方设有第二凸起262，所述第一凸起261上等距间隔设有多个环形凹槽2611，所述环形凹槽2611内设有弹性垫圈2612，所述第二凸起262上设有弹性垫块2621，通过第一凸起261的设置，可以有效的实现第一凸起261和输气管211之间的密封配合，可以将连接管26固定在输气管211内，有效避免流体的渗漏，起到对连接管26进行固定密封的效果，而第二凸起262的设置，可以加强第二凸起262和输气管211之间的密封效果，从而加强了连接管26和输气管211之间的固定密封的效果，采用上述结构设置，使得上述连接管26的一部分可以固定在输气管211内，以避免流体从连接管26和输气管211之间渗透出来，影响气体的抽取；连接管26的上半部分固定在输气管211内，连接管26的下半部分固定在抽气管231内，上述连接管26的顶部侧壁上套设有橡胶垫，加强密封性，上述弹性垫圈2612和弹性垫块2621均采用橡胶材料制成；所述第二凸起262的下方设有第三凸起263，所述第三凸起263上等距间隔设有多个滚珠264，所述第三凸起263的下方设有第四凸起265，所述第四凸起265上设有密封垫圈266，所述输气管211的内壁与第一凸起261和第二凸起262相配合，所述抽气管231的内壁与第三凸起263和第四凸起265相配合，上述密封垫圈266采用橡胶材料制成，通过第三凸起263的设置，可以有效的加强第三凸起263和抽气管231之间的连接效果，同时可以减少抽气管231内壁和第三凸起263之间的摩擦力，使得抽气管231可以通过连接管26实现旋转的效果，从而可以使得抽气筒23发生旋转，以便于增加抽气筒23对汞蒸气进行抽取的范围，加强抽气筒23对汞蒸气的抽取效果，而第四凸起265的设置，可以加强抽气管231和连接管26之间的密封性，有效避免流体的渗透，且可以有效的减少抽气筒23在旋转式产生的震动，起到对该装置进行缓震的作用。
