技术领域

本实用新型涉及带有放线盒的移动电源领域，特别是一种带有放线盒的移动电源。

背景技术

移动电源，也叫“外挂电池”、“外置电池”、“后备电池”、“数码充电伴侣”、“充电宝”“移动电源”这个概念是随着数码产品的普及和快速增长而发展起来的，其定义就是：方便易携带的随身电源。针对数码产品功能日益多样化，使用更加频繁，与我们日常生活的关联也越来越密切，如何提高数码产品的使用时间、方便人们的生活、及时补充电源、发挥其最大功用的重要性就更加刻不容缓。移动电源，就是针对并解决这一问题的最佳方案，随身携带一个移动电源，就可以随时随地为多种数码产品充电。移动电源的品质主要取决能量转换率可达80％左右，普通的则在70～75％左右，差的甚至只有30％，如转换率低于75％则意味着移动电源线路损耗较大，电芯本身的发热量也大。

目前，在现有的技术中，在申请号为201320684980.2，名称为一种移动电源的电源中，可以既给用电设备充电，又给移动电源本身充电，但是在充电的时候，需要自备充电线，很麻烦，走到哪都要带着充电线。

为了解决上述问题，使移动电源可以有放置充电线的地方，还可以作为支撑手机的支架使用，因此，设计一种带有放线盒的移动电源很有必要。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种带有放线盒的移动电源。

实现上述目的本实用新型的技术方案为，一种带有放线盒的移动电源，包括移动电源本体，所述移动电源本体后表面加工有矩形凹槽，所述矩形凹槽内下表面设有一对滑槽，所述一对滑槽上表面设有滑板，所述滑板上表面加工有矩形通槽，所述矩形通槽内一端铰链连接有支撑板，所述支撑板下表面折叠连接有支板，所述矩形凹槽处铰链连接有挡板，所述挡板上表面一端设有限位板，所述矩形凹槽下表面设有限位口，所述挡板前表面设有卡口。

所述移动电源本体上表面一端加工有一号凹槽，所述一号凹槽内设有显示屏。

所述移动电源本体前表面加工有二号凹槽，所述二号凹槽内设有照明灯。

所述移动电源本体前表面且位于照明灯一侧加工有充电插口和放电插口。

所述移动电源本体侧表面加工有圆形凹槽，所述圆形凹槽内设有开关按钮。

利用本实用新型的技术方案制作的一种带有放线盒的移动电源，使移动电源可以有放置充电线的地方，不需要在自备充电线，可以在充电之后把充电线放起来，还可以作为支撑手机的支架使用。

附图说明

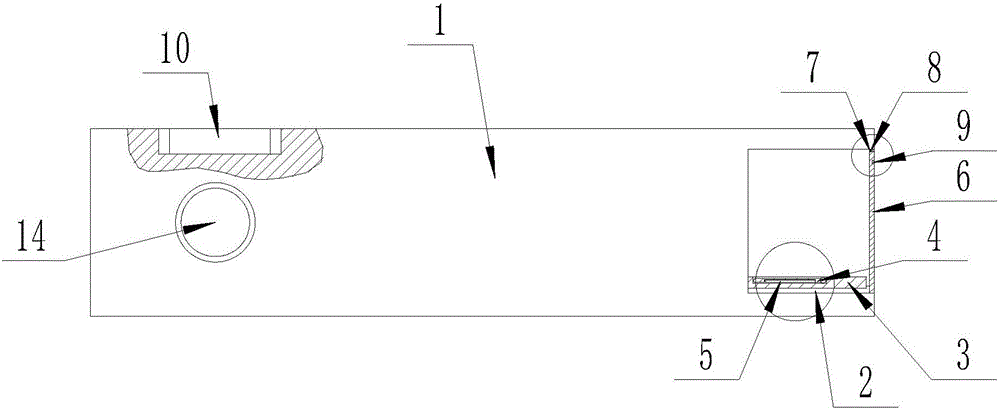

图1是本实用新型所述一种带有放线盒的移动电源的结构示意图；

图2是本实用新型所述一种带有放线盒的移动电源的结构示意图的滑槽、滑板、支撑板和支板的局部放大图；

图3是本实用新型所述一种带有放线盒的移动电源的结构示意图的限位板和限位口的局部放大图；

图4是本实用新型所述一种带有放线盒的移动电源的工作时的结构示意图；

图5是本实用新型所述一种带有放线盒的移动电源的工作时的结构示意图的局部放大图；

图6是本实用新型所述一种带有放线盒的移动电源的前视图；

图中，1、移动电源本体；2、滑槽；3、滑板；4、支撑板；5、支板；6、挡板；7、限位板；8、限位口；9、卡口；10、显示屏；11、照明灯；12、充电插口；13、放电插口；14、开关按钮。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-6所示，一种带有放线盒的移动电源，包括移动电源本体1，所述移动电源本体1后表面加工有矩形凹槽，所述矩形凹槽内下表面设有一对滑槽2，所述一对滑槽2上表面设有滑板3，所述滑板3上表面加工有矩形通槽，所述矩形通槽内一端铰链连接有支撑板4，所述支撑板4下表面折叠连接有支板5，所述矩形凹槽处铰链连接有挡板6，所述挡板6上表面一端设有限位板7，所述矩形凹槽下表面设有限位口8，所述挡板6前表面设有卡口9；所述移动电源本体1上表面一端加工有一号凹槽，所述一号凹槽内设有显示屏10；所述移动电源本体1前表面加工有二号凹槽，所述二号凹槽内设有照明灯11；所述移动电源本体1前表面且位于照明灯11一侧加工有充电插口12和放电插口13；所述移动电源本体1侧表面加工有圆形凹槽，所述圆形凹槽内设有开关按钮14。

本实施方案的特点为，滑板3上表面的矩形通槽内一端铰链连接有支撑板4，把支撑板4从矩形通槽内翻起来，支撑板4下表面折叠连接有支板5，支板5从支撑板4下表面翻折起来，支板下端支到矩形通槽内的一端，然后把支撑板4固定住，给支撑板4增加支撑力，然后可以把手机靠住，当不使用的时候，把支板4放回去，支撑板4放回到矩形通槽内，把充电线放到滑板3上，滑板3在滑槽2的作用下滑回到矩形凹槽内，把挡板6关上，挡板6上表面一端设有限位板7，矩形凹槽下表面设有限位口8，限位板7卡在限位口8内，把挡板6关严，使移动电源可以有放置充电线的地方，不需要在自备充电线，可以在充电之后把充电线放起来，还可以作为支撑手机的支架使用。

在本实施方案中，给手机进行充电的时候，打开移动电源本体1后表面的矩形凹槽处的挡板6，滑板3在矩形凹槽下表面的滑槽2上滑出来，把里面的充电线拿出来，手机利用充电线插进放电插口13内，按动开关按钮14，给手机进行充电，在充电的时候可以一边充电一边利用手机看电视，滑板3上表面的矩形通槽内一端铰链连接有支撑板4，把支撑板4从矩形通槽内翻起来，支撑板4下表面折叠连接有支板5，支板5从支撑板4下表面翻折起来，支板下端支到矩形通槽内的一端，然后把支撑板4固定住，给支撑板4增加支撑力，然后可以把手机靠住，当不使用的时候，把支板4放回去，支撑板4放回到矩形通槽内，把充电线放到滑板3上，滑板3在滑槽2的作用下滑回到矩形凹槽内，把挡板6关上，挡板6上表面一端设有限位板7，矩形凹槽下表面设有限位口8，限位板7卡在限位口8内，把挡板6关严，移动电源本体1上表面的显示屏10可以了解到电量的多少，照明灯11可以进行照亮，移动电源本体1没有电的之后，通过充电插口12进行充电。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
