技术领域

本实用新型涉及一种LED灯，具体是一种光伏节能闪光LED灯。

背景技术

闪光灯时日常生活中常见的电子灯具，它能够发出闪烁的灯光，常备用于道路施工、安全警示、汽车尾灯，能够极大的减少事故发生的概率。闪光灯一般都在户外使用，因此电源是一大问题，尤其是在高速公路上，电力传输较为困难，而且传统的闪烁灯使用继电器控制，其机械触点磨损严重，使用寿命低，而且现有的闪光灯大多使用氖气灯泡作为灯源，利用高压在氖气中放电产生闪光效果，这种放电方式需要使用变压器，增加了闪光灯的体积，而且容易损坏，因此有待改进。

实用新型内容

本实用新型的目的在于提供一种光伏节能闪光LED灯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种光伏节能闪光LED灯，包括光伏电源模块、电阻R1、三极管V1、单向晶闸管Q1和单向晶闸管Q2，所述电阻R1的一端连接三极管V1的集电极、二极管D1的阴极、灯具H、蓄电池E的正极和光伏电源模块的正极，二极管D1的阳极连接电容C5和三极管V2的基极，电阻R1的另一端连接三极管V2的集电极和三极管V1的基极，三极管V2的发射极连接电容C1、蓄电池E的负极、光伏电源模块的负极、单向晶闸管Q1的阴极、电阻R4、三极管V3的发射极和芯片IC1的引脚3，三极管V1的发射极连接电阻R2和电阻R3，电阻R2的另一端连接芯片IC1的引脚1，芯片IC1的引脚2连接三极管V3的基极，三极管V3的集电极连接电阻R3的另一端、电阻R4的另一端和单向晶闸管Q1的控制极，单向晶闸管Q1的阳极连接灯具H的另一端。

作为本实用新型的优选方案：所述光伏电源模块包括太阳能板T、升压芯片IC2、三端稳压器IC3和电感L1，太阳能板T的电压输出端连接二极管D3的阳极，二极管D3的阴极连接电容C4和电感L1，电感L1的另一端连接二极管D2的阳极和升压芯片IC2的引脚2，二极管D2的阴极连接电容C3、升压芯片IC2的引脚3和三端稳压器IC3的引脚1，电容C4的另一端连接电容C3的另一端、电容C2、太阳能板T的另一端、三端稳压器IC3的引脚2和升压芯片IC2的引脚1，三端稳压器IC3的引脚3连接电容C2的另一端并输出12V电压。

作为本实用新型的优选方案：所述灯具H为LED灯。

作为本实用新型的优选方案：所述芯片IC1的型号为HL9811。

作为本实用新型的优选方案：所述升压芯片IC2的型号为SL8203。

作为本实用新型的优选方案：所述三端稳压器IC3的型号为LM7812。

与现有技术相比，本实用新型的有益效果是：本实用新型光伏节能闪光LED灯结构简单、元器件少，利用振荡器芯片作为核心元件，通过控制晶闸管的导通，从而实现灯具的间歇导通，达到闪烁灯的目的，同时利用低电压的太阳能作为能源，节约成本和减小产品体积，通过太阳能自身的光控特性实现光控功能，因此具有节约电能、功能多样和智能程度高的优点。

附图说明

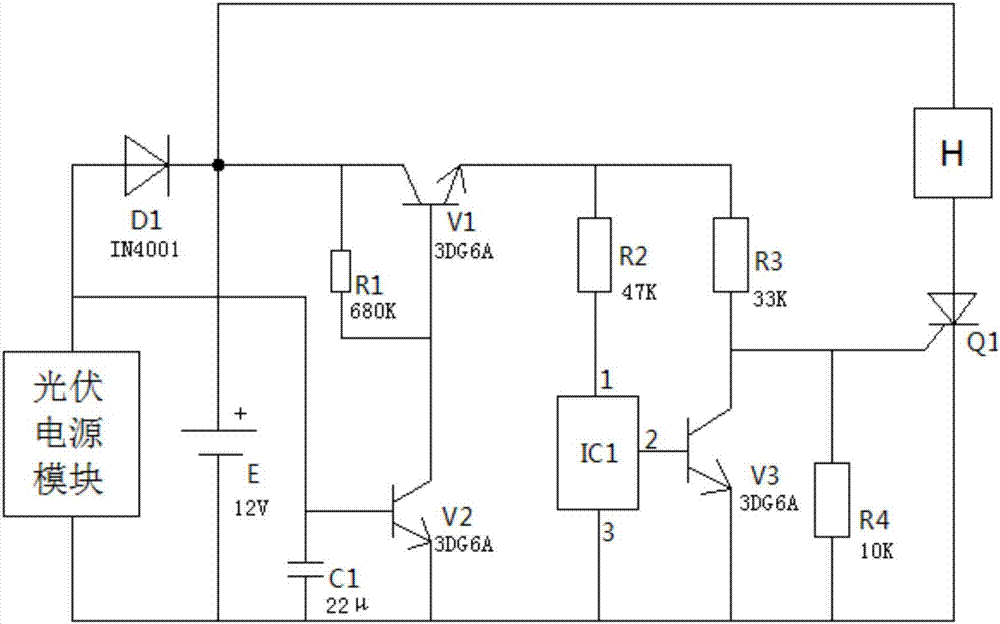

图1为光伏节能闪光LED灯的电路图。

图2为光伏电源模块的电路图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、2，一种光伏节能闪光LED灯，包括光伏电源模块、电阻R1、三极管V1、单向晶闸管Q1和单向晶闸管Q2，所述电阻R1的一端连接三极管V1的集电极、二极管D1的阴极、灯具H、蓄电池E的正极和光伏电源模块的正极，二极管D1的阳极连接电容C5和三极管V2的基极，电阻R1的另一端连接三极管V2的集电极和三极管V1的基极，三极管V2的发射极连接电容C1、蓄电池E的负极、光伏电源模块的负极、单向晶闸管Q1的阴极、电阻R4、三极管V3的发射极和芯片IC1的引脚3，三极管V1的发射极连接电阻R2和电阻R3，电阻R2的另一端连接芯片IC1的引脚1，芯片IC1的引脚2连接三极管V3的基极，三极管V3的集电极连接电阻R3的另一端、电阻R4的另一端和单向晶闸管Q1的控制极，单向晶闸管Q1的阳极连接灯具H的另一端。

光伏电源模块包括太阳能板T、升压芯片IC2、三端稳压器IC3和电感L1，太阳能板T的电压输出端连接二极管D3的阳极，二极管D3的阴极连接电容C4和电感L1，电感L1的另一端连接二极管D2的阳极和升压芯片IC2的引脚2，二极管D2的阴极连接电容C3、升压芯片IC2的引脚3和三端稳压器IC3的引脚1，电容C4的另一端连接电容C3的另一端、电容C2、太阳能板T的另一端、三端稳压器IC3的引脚2和升压芯片IC2的引脚1，三端稳压器IC3的引脚3连接电容C2的另一端并输出12V电压。

灯具H为LED灯。芯片IC1的型号为HL9811。升压芯片IC2的型号为SL8203。三端稳压器IC3的型号为LM7812。

本实用新型的工作原理是：白天光照充足时，光伏电源模块完成光电转换并通过止逆二极管D1将电能储存在蓄电池E中，光伏电源模块的电路如图2所示：太阳能板T完成光电转换并将电能输出，由于本电路为了减小体积，采用的是3V小体积太阳能板，因此电路中的电感L1、电容C3、二极管D2和芯片IC1构成DC-DC升压电路，用于将太阳能板或蓄电池输出的低电压输出的低电压升高到足以驱动负载A工作的直流电压，最终电压经过三端稳压器IC3后输出稳定的直流电压给图1中的电路供电，图1电路中的电阻R1、三极管V1和三极管V2组成光控模块，其利用光伏电源模块自身的光敏特性实现光控，白天光照充足时，光伏电源模块有输出电压，加在三极管V2的基极，因此三极管V2导通，此时V1的基极电位不足以使其导通，三极管V1处于截止状态，后面的电路得不到电压，夜晚时，光伏电源模块无电压输出，三极管V2截止，因此三极管V1的基极由蓄电池E供电而得电，V1导通，电路中的芯片IC1为HL9811型振荡器芯片，其通电后2脚输出一定频率的方波信号，因此三极管V3间歇导通，从而使得单向晶闸管Q1间歇导通，LED灯具H间歇发光，从而达到闪光的目的。
